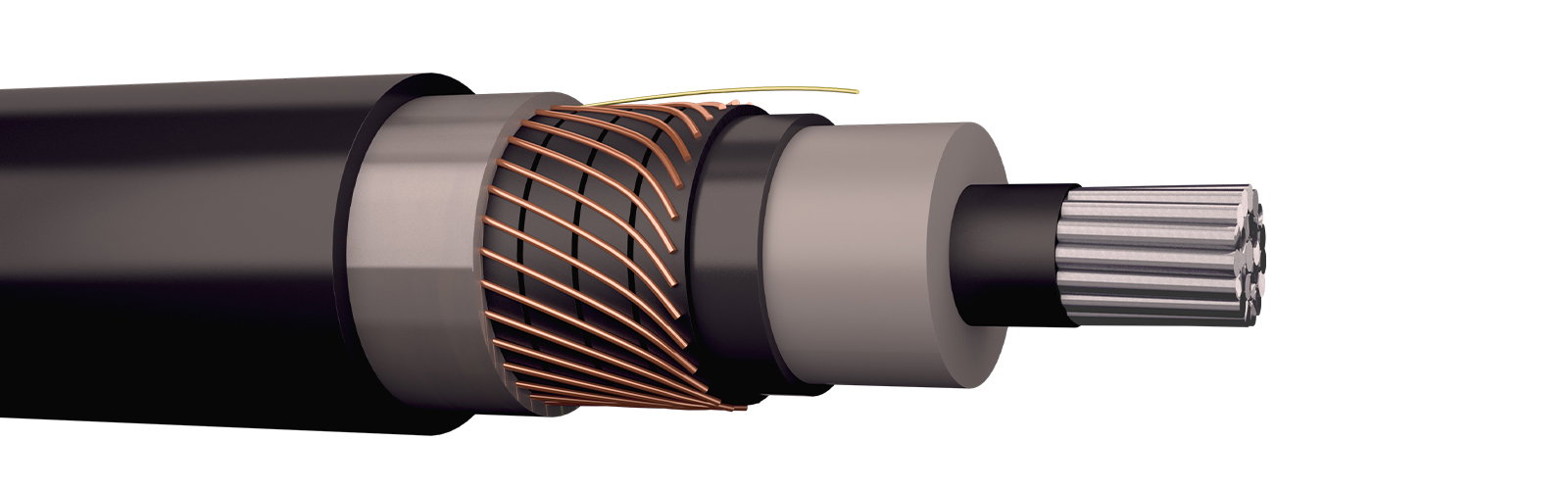

AXQJ-TT Pure TSLI 1x630/50 24kV

Name: AXQJ-TT Pure TSLI 1x630/50 24kV
Brand: Prysmian
SKU: 20217599

Halogenfri, totaltät kraftkabel för inom- och utomhusbruk

Produktidentifierare

SKU: 20217599

E-nummer: 0080175

MPN: 20217599

Poäng: 1

Kategorier

Kabel (00-05, 48-49) 00 - Kraftkabel Kraftkabel 24 kV

Produktdata

Certification

Elektrisk data

Produktnamn	AXQJ-TT Pure TSLI 1x630/50 24kV
Nominell kapacitans [nF/km]	450
Induktans [mH/km]	0,29
Induktiv reaktans (vid 50Hz) [Ohm/km]	0,09
Kapactiv laddningsström [A/km]	1,6
Nollflöjdsimpedans [ohm/km]	0,46+j0,11

Kabledimensioner

Produktnamn	AXQJ-TT Pure TSLI 1x630/50 24kV
Diameter ledare [mm]	30,3
Nominell tjockelek isolering [mm]	5,5
Diameter över isolation [mm]	42,1
Ytterdiameter [mm]	51
Dragkraft, dragögla [N]	18900
Dragkraft, dragstrumpa [N]	13000

Kabelkonstruktion

Ledarkonstruktion	Klass 2 (fåtrådig) rund aluminumledare
Ledarmaterial	Aluminium
Isolationsmaterial	XLPE
Skärmkonstruktion	Aluminiumband och koppartrådar
Material i yttre mantel	Halogenfri och flamskyddad polymer
Laminerad mantling	Ja
Längsvattentät skärm	Ja
Rivtråd	Ja
Märkspänning U0/U (Um)	12/20 (24) kV
Provspänning [kV]	50
Halogenfri	Ja
Brandspridning och värmeutveckling (enl. EN 13501-6)	Dca
Rökutveckling (enl. EN 13501-6)	s2
Brinnande droppar (enl. EN 13501-6)	d2
Syrahalt (enl. EN 13501-6)	a1
Max. ledartemperatur (*C)	90
Min omgivningstemp hantering [°C]	-20
Tillåten omgivningstemperatur under drift utan vibrationer (min) [°C]	-60
Märkexempel	AXQJ-TT Pure TSLI 12kV 1x240 AFR/35 D-s2d2a1 Prysmian Date and time, metre marked
Bockningsradie (regel)	Under utdragning: 15xD Vid plöjning: 8xD Vid fast montering: 10xD

Resistans- och kortslutningsvärden
