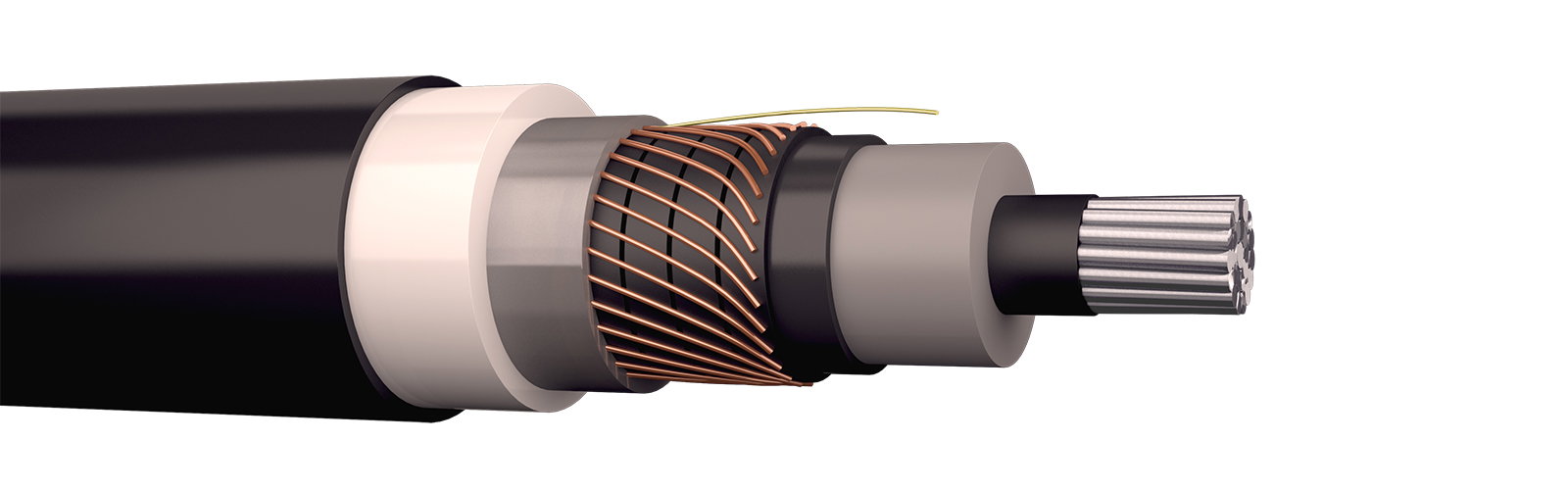

AXLJ-TTCL TSLF 1x630/50 24kV

Name: AXLJ-TTCL TSLF 1x630/50 24kV
Brand: Prysmian
SKU: 20102183

Totaltät enledarkabel för användning utomhus

Produktidentifierare

SKU: 20102183

E-nummer: 0072055

MPN: 20102183

Poäng: 1

Specifikationer

Produktdata

Certification

Elektrisk data

Produktnamn	AXLJ-TTCL TSLF 1x630/50 24kV
Nominell kapacitans [nF/km]	450
Induktans [mH/km]	0,29
Induktiv reaktans (vid 50Hz) [Ohm/km]	0,09
Kapactiv laddningsström [A/km]	1,6
Nollflöjdsimpedans [ohm/km]	0,46+j0,11

Kabledimensioner

Produktnamn	AXLJ-TTCL TSLF 1x630/50 24kV
Diameter ledare [mm]	30,3
Nominell tjockelek isolering [mm]	5,5
Diameter över isolation [mm]	42,3
Ytterdiameter [mm]	52
Dragkraft, dragögla [N]	18900
Dragkraft, dragstrumpa [N]	13500

Kabelkonstruktion

Ledarkonstruktion	Klass 2 (fåtrådig) rund, längsvattentät enl IEC 60228
Ledarmaterial	Aluminium
Isolationsmaterial	XLPE
Skärmkonstruktion	Aluminiumband och koppartrådar
Material i yttre mantel	MDPE
Laminerad mantling	Ja
Längsvattentät skärm	Ja
Rivtråd	Ja
UV-resistent	Ja
Märkspänning U0/U (Um)	12/20 (24) kV
Provspänning [kV]	50
Halogenfri	Ja (IEC/EN 60754-1/2)
Max. ledartemperatur (*C)	90
Min omgivningstemp hantering [°C]	-20
Tillåten omgivningstemperatur under drift utan vibrationer (min) [°C]	-60
Märkexempel	AXLJ-TTCL TSLF 24kV 1x95 AFR/25 Prysmian Datum och tid, metermärkning
Bockningsradie (regel)	Fast montering: 10 x D <br> Utdragning: 15 x D <br> Kabelplöjning: 8 x D

Resistans- och kortslutningsvärden
