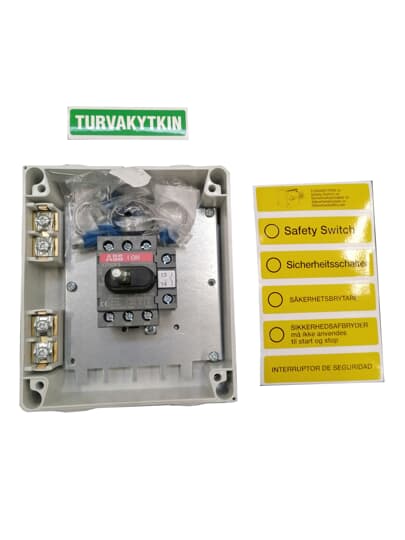

Plastkapslad säkerhetsbrytare EMC 3-polig 7,5 kW/16A/400V med svart vred och ljusgrå kapsling. 1NO hjälpkontakt, IP65
Plastkapslad säkerhetsbrytare för EMC miljöer, de bör användas för motorer som styrs av frekvensomriktare eller andra frekvensstyrda applikationer. Det är viktigt att använda skärmad kabel både i matningskretsen och manöverkretsen.Standardförskruvningar kan användas i ABB:s plastkapslade EMC säkerhetsbrytare.
Produktidentifierare
SKU: 1SCA022613R2190
EAN: 6417019199658
E-nummer: 3140410
GTIN: 6417019199658
MPN: OTE16T3M
Kategorier
Egenskaper
|
Djup
|
85 mm
|
|
Bredd
|
130 mm
|
|
Höjd
|
150 mm
|
|
Weight
|
435 g
|
|
Dimensions
|
85x130x150 mm
|
|
Antal poler
|
3
|
|
Enclosure class
|
IP65 [7498]
|
|
Antal omkopplare
|
1
|
|
Apparatbyggsätt
|
Komplett apparat i kapsling
|
|
Motordrift valbar
|
nej
|
|
Skyddsnivå (NEMA)
|
Övrigt
|
|
Kan spärras/låsas
|
ja
|
|
Märkdriftspänning
|
|
|
Integrerad motordrift
|
nej
|
|
Typ av kontrollelement
|
Vred
|
|
Med förmonterat kablage
|
-
|
|
Färg på manöverelement
|
Svart
|
|
Skyddsklass (IP) framsida
|
IP65
|
|
Spänningsutlösare valbar
|
nej
|
|
Lämplig för golvmontering
|
-
|
|
Lämplig för mellanmontage
|
-
|
|
Märkström kontinuerlig Iu
|
40 A
|
|
Omkopplingseffekt vid 400 V
|
7.5 kW
|
|
Utförande som huvudbrytare
|
ja
|
|
Bredd i antal modulmellanrum
|
-
|
|
Märkström vid AC-21, 400 V
|
-
|
|
Märkström vid AC-23, 400 V
|
16 A
|
|
Märkuteffekt vid AC-23, 400 V
|
7.5 kW
|
|
Antal växlande hjälpkontakter
|
0
|
|
Version med omkastad omkopplare
|
nej
|
|
Märkdrifteffekt vid AC-3, 400 V
|
-
|
|
Utförande som säkerhetsbrytare
|
ja
|
|
Max. märkdriftspänning Ue vid AC
|
750 V
|
|
Lämplig för centralt frontmontage
|
nej
|
|
Lämplig för fyrhåls frontmontage
|
nej
|
|
Märkkorttidsströmhållfasthet Icw
|
0.5 kA
|
|
Huvudströmkretsens anslutningssätt
|
-
|
|
Utförande som nödstoppsinstallation
|
nej
|
|
Lämplig för inbyggnad i fördelningar
|
ja
|
|
Antal hjälpkontakter normalt öppna (NO)
|
1
|
|
Villkorad nominell kortslutningsström Iq
|
-
|
|
Utförande som service-/reparationsbrytare
|
ja
|
|
Antal hjälpkontakter normalt stängda (NC)
|
0
|
