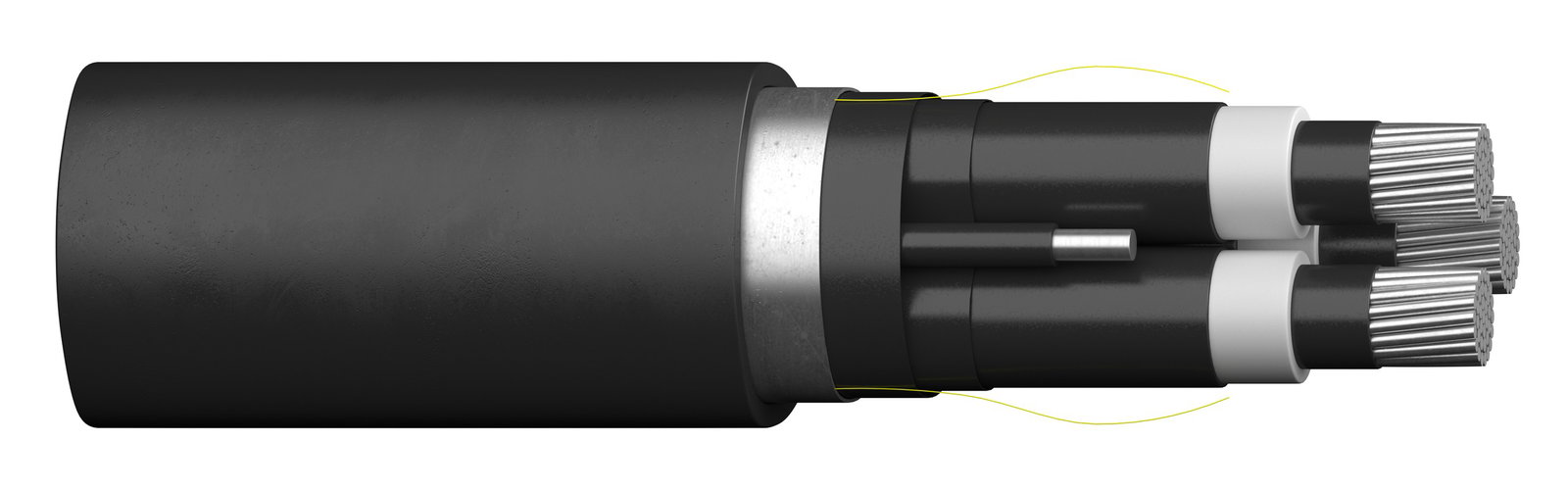

AXALJ-TT 3x300/50 ALCL 12kV

Name: AXALJ-TT 3x300/50 ALCL 12kV
Brand: Prysmian
SKU: 20396288

Totaltät mellanspänningskabel med korrosionsskyddad aluminiumskärm.

Produktidentifierare

SKU: 20396288

E-nummer: SAP20396288

MPN: 20396288

Poäng: 1

Kategorier

Övrigt

Produktdata

Certification

Elektrisk data

Produktnamn	AXALJ-TT 3x300/50 ALCL 12kV
Nominell kapacitans [nF/km]	460
Induktans [mH/km]	0,25
Induktiv reaktans (vid 50Hz) [Ohm/km]	0,08
Kapactiv laddningsström [A/km]	0,9
Nollflöjdsimpedans [ohm/km]	0,59+j0,74
Belastnings-förmåga [A]	485

Kabledimensioner

Produktnamn	AXALJ-TT 3x300/50 ALCL 12kV
Diameter ledare [mm]	20,5
Nominell tjockelek isolering [mm]	3,4
Diameter över isolation [mm]	27,9
Ytterdiameter [mm]	63
Dragkraft, dragögla [N]	20000
Dragkraft, dragstrumpa [N]	20000

Kabelkonstruktion

Ledarkonstruktion	Klass 2 (fåtrådig) rund, längsvattentät enl IEC 60228
Ledarmaterial	Aluminium
Isolationsmaterial	XLPE
Skärmkonstruktion	Aluminiumtråd
Material i yttre mantel	MDPE
Laminerad mantling	Ja
Längsvattentät skärm	Ja
Rivtråd	Ja
UV-resistent	Ja
Märkspänning U0/U (Um)	6/10 (12) kV
Provspänning [kV]	30
Halogenfri	Ja
Max. ledartemperatur (*C)	90
Min omgivningstemp hantering [°C]	-20
Tillåten omgivningstemperatur under drift utan vibrationer (min) [°C]	-60
Märkexempel	AXALJ-TT 12 kV 3×50/25 ALCL Prysmian ”Datum och tid”, metermärkt
Bockningsradie (regel)	Vid fast montering: 8 x D<br/> Under utdragning: 12 x D<br/> Vid plöjning: 8 x D<br/> Part, en fas: 8 x D

Resistans- och kortslutningsvärden
