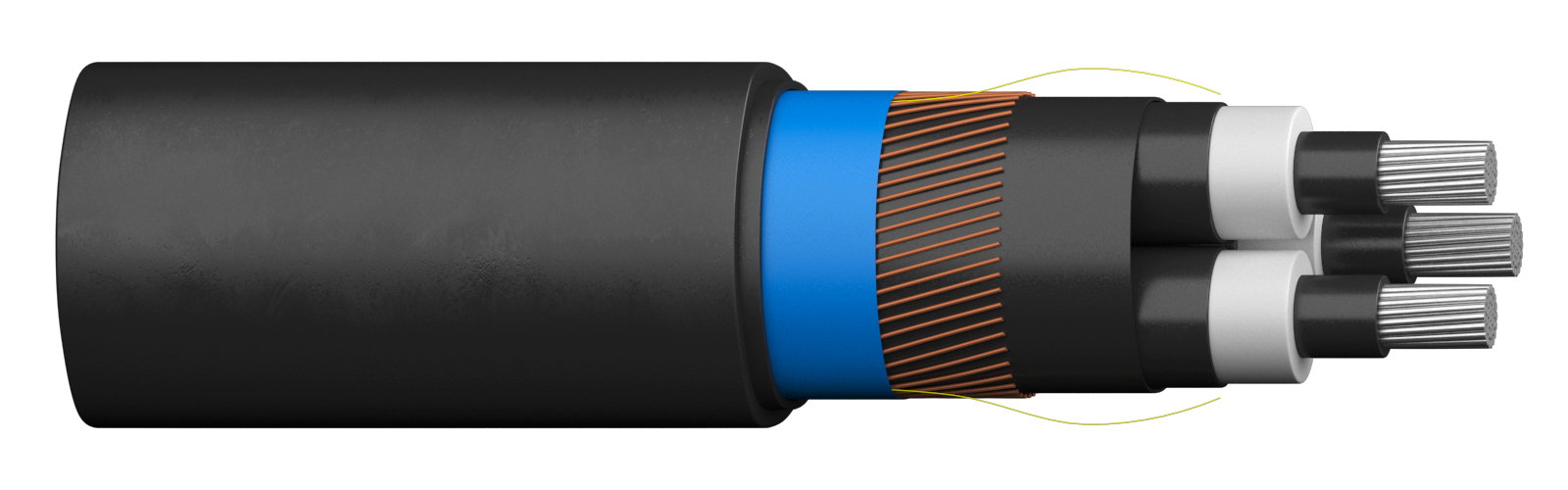

AXLJ-RMF 3x240/35 LT 24kV

Name: AXLJ-RMF 3x240/35 LT 24kV
Brand: Prysmian
SKU: 20415446

Robust mellanspänningskabel i treledarutförande

Produktidentifierare

SKU: 20415446

E-nummer: 0082485

MPN: 20415446

Övrigt

Specifikationer

Produktdata

Certification

Standard	SS 424 14 16
Standard	CENELEC HD 620 Part 10 Section M

Elektrisk data

Produktnamn	AXLJ-RMF 3x240/35 LT 24kV
Nominell kapacitans [nF/km]	290
Induktans [mH/km]	0,29
Induktiv reaktans (vid 50Hz) [Ohm/km]	0,09
Kapactiv laddningsström [A/km]	1,1
Nollflöjdsimpedans [ohm/km]	0,61+j0,83
Belastnings-förmåga [A]	430

Kabledimensioner

Produktnamn	AXLJ-RMF 3x240/35 LT 24kV
Diameter ledare [mm]	18
Nominell tjockelek isolering [mm]	5,5
Diameter över isolation [mm]	29,6
Ytterdiameter [mm]	76
Dragkraft, dragögla [N]	20000
Dragkraft, dragstrumpa [N]	20000

Kabelkonstruktion

Ledarkonstruktion	Klass 2 (fåtrådig) rund, längsvattentät enl IEC 60228
Ledarmaterial	Aluminium
Isolationsmaterial	XLPE
Skärmkonstruktion	Trådskärm
Material i yttre mantel	HDPE
Längsvattentät skärm	Ja
Rivtråd	Ja
UV-resistent	Ja
Märkspänning U0/U (Um)	12/20 (24) kV
Provspänning [kV]	50
Halogenfri	Ja (IEC/EN 60754-1/2)
Max. ledartemperatur (*C)	90
Min omgivningstemp hantering [°C]	-20
Tillåten omgivningstemperatur under drift utan vibrationer (min) [°C]	-60
Märkexempel	AXLJ-RMF E Path 24kV 3x95/16 LT Prysmian Date, metermarked
Bockningsradie (regel)	Vid fast montering: 8 x D<br/> Under utdragning: 12 x D<br/> Vid plöjning: 8 x D<br/> Part, en fas: 8 x D

Resistans- och kortslutningsvärden
