En KNX-anläggning kan variera väldigt i storlek, från den lilla lägenheten eller villan till exempelvis stora köpcentra, skolor, sjukhus eller flygplatser. En KNX-linje (segment) kan innehålla maximalt 64 KNX-apparater och ska innehålla minst en spänningsförsörjning, men inte fler än två (med minst 200 meters avstånd, om inget annat angivits från tillverkaren).
Varje linje; områdeslinje, huvudlinje och linje/linjesegment har ett spänningsaggregat.
Alla KNX-apparater har sina unika individuella adresser, som används för programmering och servicearbeten i installationen. Den individuella adressen speglar var i topologin en KNX-apparat finns; en individuell adress 2.9.123 talar om att den finns i område 2, på linje 9 och har där apparatnummer 123.
Apparatnumret kan väljas fritt från 1-255. Nr 0 är dock alltid reserverad för linje- och områdeskopplare.
En linjekopplare har individuell adress som till exempel 1.6.0 (område 1, linje 6) eller 4.13.0 (område 4, linje 13), medan en områdeskopplare, som skiljer områdena från varandra, på samma sätt som linjekopplare, har individuell adress som till exempel 1.0.0 (område 1) eller 13.0.0 (område 13).
Behövs fler än 64 KNX-apparater utökar man installationen med ytterligare linjer, maximalt 15 stycken i ett område. KNX-linjerna kommunicerar med varandra med hjälp av den så kallade huvudlinjen, som även den ska ha en KNX-spänningsförsörjning.
Linjer ska separeras från huvudlinjen med linjekopplare. Dessa fungerar dels som galvaniska isolatorer mellan linjerna samt garanterar också korrekt kommunikation däremellan. Kommunikationen sker via optokopplare i linjekopplarna för att säkerställa SELV-kriterierna.
I ett område kan man teoretiskt ha över 1 000 KNX-apparater i en grundkonfiguration (15x64 apparater på linjerna, plus 49 apparater på huvudlinjen. Begränsningen på huvudlinjen finns eftersom upp till 15 linjekopplare även ska kunna försörjas från denna linje. Dock kan det vara lämpligt att hålla mängden KNX-apparater nere på huvudlinjen om man till exempel har ett överordnat system, för att möjliggöra plats för eventuella anslutningar mot andra system.

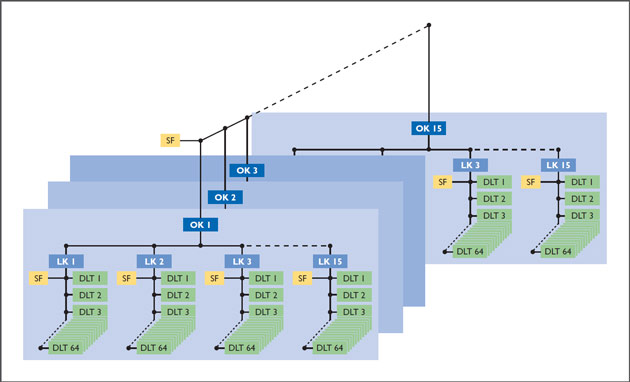

Behövs ännu fler KNX-apparater kan ytterligare områden skapas, upp till max 15 stycken, där man i varje område i grundkonfigurationen (som tidigare angetts) kan ha drygt 1 000 KNX-apparater. Här skapas då en ny, övergripande linje, den så kallade områdeslinjen (även kallad backbone).
Det finns fler möjligheter att utöka antalet KNX-apparater. Genom att på respektive linje lägga till så kallade linjeförstärkare, vilket i själva verket är en typ av linjekopplare. Totalt kan man utöka en linje på detta sätt med upp till tre ytterligare linjesegment, med 64 KNXapparater i varje.
Alla KNX-apparater i alla segment i en sådan konstruktion tillhör samma linje, till exempel 1.1, och får också där med individuella adresser 1.1.0-1.1.255.
EN KNX-installation kan teoretiskt byggas oändligt stor.
