Som elkonsult ställs du inför en massa krav från din beställare; dina lösningar ska uppfylla kvalité, komfort och energibesparing, tiden du har på dig för att leverera är ganska kort, din handling ska vara bra skriven, utan misstolkningar, och den ska även kunna ligga till grund för en upphandling med bred konkurrens.

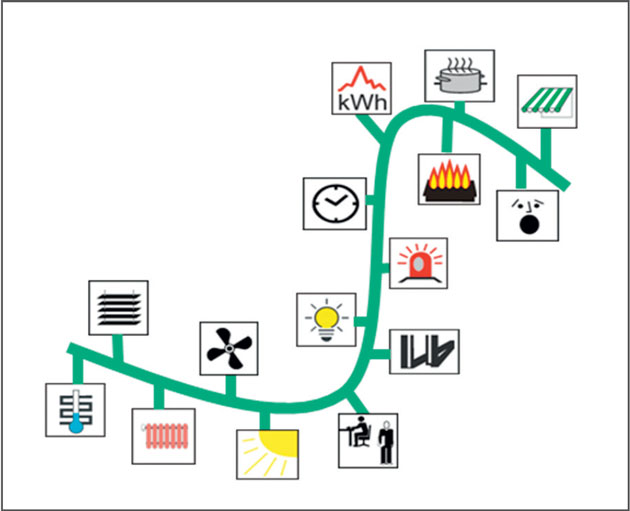

KNX är den gemensamma plattformen för fastighetens samtliga funktioner
Lämpligt är att börja med belysning, kraft och 01-nät, som är stommen i den installation som elkonsulten normalt föreskriver. Då kan man med enkla medel skapa en funktionell och kostnadseffektiv elanläggning som inte låser vid någon leverantör eller enskilt system utan mot Svensk Standard (SS-EN 50 090).
Din beställare behöver stöd och hjälp och har valt dig som elkonsult för att du är expert på ditt område. Ditt mål ska vara att ta fram bästa tänkbara lösning för kunden utifrån nutida krav men även förutse framtida.
Belysning
Att styra belysning blir allt vanligare, närvaro/frånvarodetektering och ibland i kombination med konstantljusreglering. Vanligt förekommande är behovsstyrd belysning på rumsnivå och i allmänna ytor för att kunna styra och kontrollera förbrukare och släcka när kontoret är obemannat.
Om armaturer ska styras individuellt med dimring och möjlighet till gruppering så använd med fördel DALI-driftdon i armaturerna och koppla ihop dem med KNX/DALI-gateways. Det finns gateways som klarar upp till 2 x 64 don och på KNX-sidan ansluts detektorer och tryckknappar som då också kan styra solavskärmning, klimat, motordrivna projektordukar, mm. Detta är anledningen till att inte använda DALI-tryckknappar, då du inte kan styra annat än just belysning med DALI.
01-nät
I alla projekt ska man distribuera olika larm. Traditionellt drar du runt en mångledarkabel och plintar upp den i varje elnisch. Hit drar du alla larm som ska distribueras i fastigheten. Använder du KNX drar du runt en busskabel till alla elnischer och sätter binäringångar som finns för montage på DIN-skena eller i apparatdosa.
Bussen fungerar som transportmedium för alla typer av signaler i en fastighet, från belysningsstyrning och klimat till driftlarm. Grundfunktionen för dessa är att de detekterar spänningssignaler (kan vara extern 24 V, 230 V eller intern spänning via potentialfri kontakt) och omvandlar dessa till telegram som kan skickas till exempelvis en aktor.
En vanligt förekommande applikation är att vid avlarmning tänds all allmänbelysning på kontoret och vid pålarmning så släcks all belysning på kontoret samt att alla uttag som styr kaffemaskiner och kopiatorer stängs av. Har du 4–5 larmpunkter eller fler så blir det mer kostnadseffektivt med KNX.
Exempel på larm du kan distribuera från bussen; hisslarm, driftlarm ventilation, larm från HWC, driftlarm takvärme, indikering brandluckor, larmkontakt i dörr till tak.
Kraft
När du nu har bussen i alla allmänna ytor samt som 01-nät så passa på att styra kraft med den också. I alla projekt ska du ha ett ljusrelä för att styra ytterbelysning, skyltbelysning, m.m.
Ljussensor för KNX har olika tröskelvärden (kan skicka signal vid olika luxvärden) och ofta inbyggd temperatursensor som gör att du kan styra även motorvärmaruttag. Du behöver två produkter för att klara detta, själva ljussensorn och en brytaktor.
Fler funktioner som du med fördel styr:
- Tidstyrda elslutbleck
- Uttag för kaffemaskiner, kopiatorer och strykjärn
- Fasad-, stolp-, trapphus, led-belysning
- Motorvärmaruttag
- Reklamskyltar
- Spotlights hissar (utanför hissen)
Källa: KNX Konsulthandboken, skaffa hela på www.knxsweden.se
