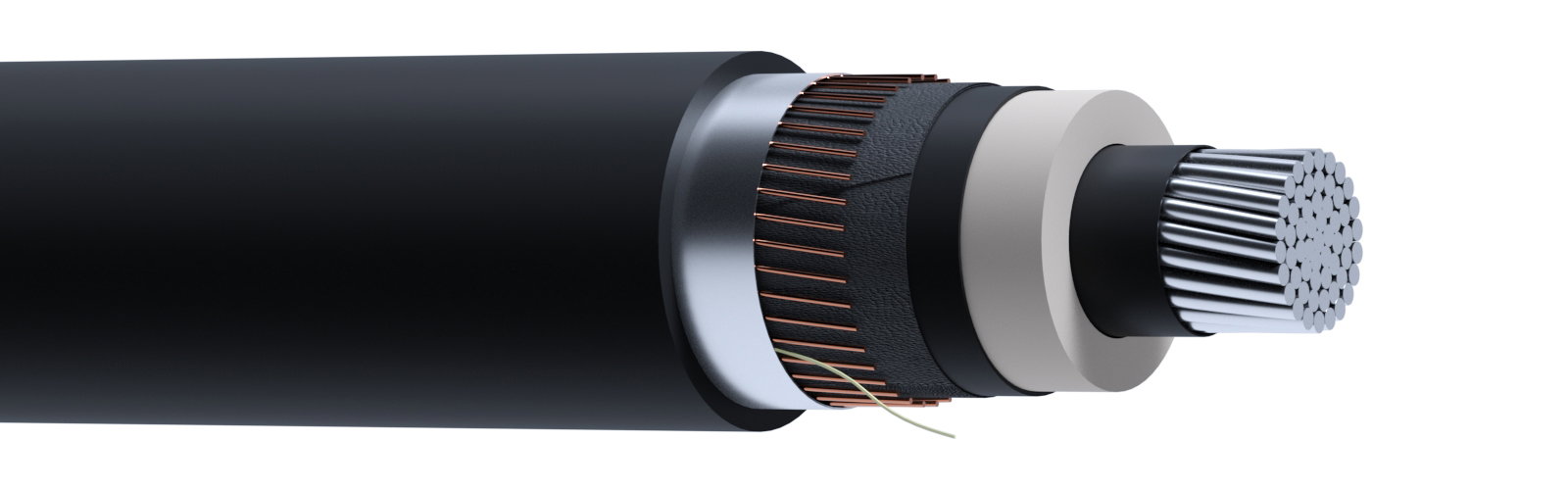

AXLJ-TT E Path 1x240/35 24kV

Name: AXLJ-TT E Path 1x240/35 24kV
Brand: Prysmian
SKU: 20479703

Totaltät enledarkabel för användning utomhus

Produktidentifierare

SKU: 20479703

E-nummer: 0087636

MPN: 20479703

Specifikationer

Produktdata

Certification

Standard	SS 424 14 16
Standard	CENELEC HD 620 Part 10 Section M

Elektrisk data

Produktnamn	AXLJ-TT E Path 1x240/35 24kV
Nominell kapacitans [nF/km]	300
Induktans [mH/km]	0,33
Induktiv reaktans (vid 50Hz) [Ohm/km]	0,1
Kapactiv laddningsström [A/km]	1,1
Nollflöjdsimpedans [ohm/km]	0,71+j0,19

Kabledimensioner

Produktnamn	AXLJ-TT E Path 1x240/35 24kV
Diameter ledare [mm]	18
Nominell tjockelek isolering [mm]	5,5
Diameter över isolation [mm]	29,5
Ytterdiameter [mm]	38
Dragkraft, dragögla [N]	7200
Dragkraft, dragstrumpa [N]	7200

Kabelkonstruktion

Ledarkonstruktion	Klass 2 (fåtrådig) rund, längsvattentät enl IEC 60228
Ledarmaterial	Aluminium
Isolationsmaterial	XLPE
Skärmkonstruktion	Aluminiumband och koppartrådar
Material i yttre mantel	HDPE
Laminerad mantling	Ja
Längsvattentät skärm	Ja
UV-resistent	Ja
Märkspänning U0/U (Um)	12/20 (24) kV
Provspänning [kV]	50
Halogenfri	Ja (IEC/EN 60754-1/2)
Max. ledartemperatur (*C)	90
Min omgivningstemp hantering [°C]	-20
Tillåten omgivningstemperatur under drift utan vibrationer (min) [°C]	-60
Märkexempel	AXLJ-TT 24kV 1x630/35 Prysmian Datum och tid, metermärkning
Bockningsradie (regel)	Fast montering: 10 x D <br> Utdragning: 15 x D <br> Kabelplöjning: 8 x D

Resistans- och kortslutningsvärden
