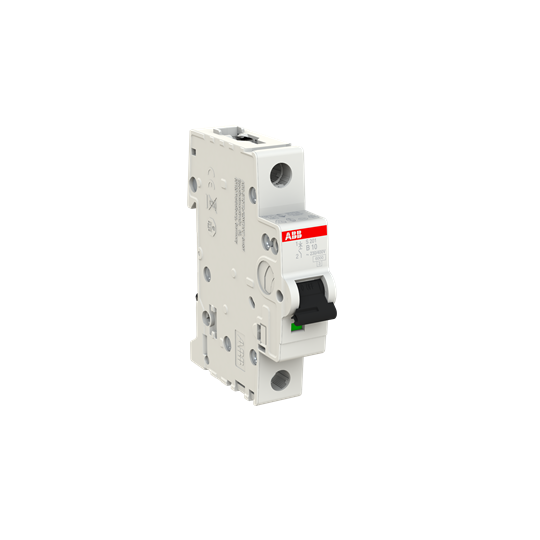

1-polig B-karakteristik 10A – Bild 2 av 3

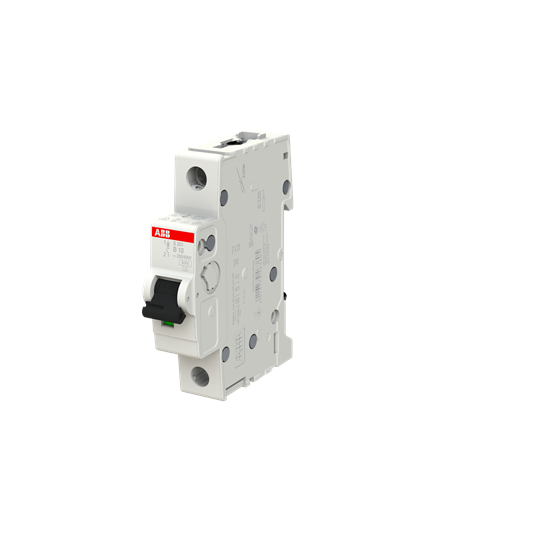

1-polig B-karakteristik 10A – Bild 3 av 3

1 / 3

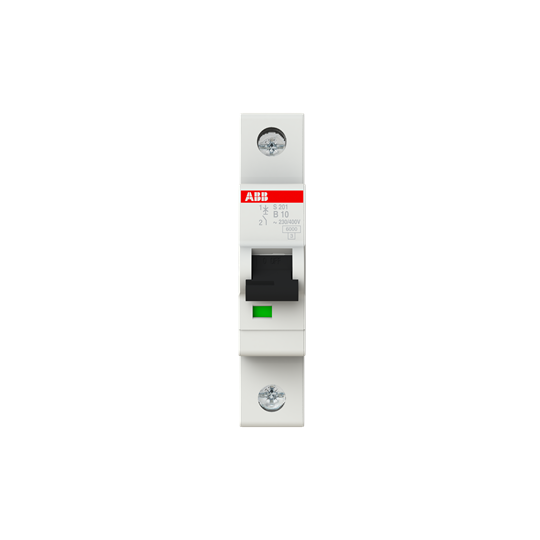

1-polig B-karakteristik 10A

Link copied

SKU
EAN
E-nummer
GTIN
MPN

1-polig B-karakteristik 10A från ABB finns hos 5 elgrossister på Voltimum SE, inklusive Sonepar, Farnell, RS Components och 2 till. Den finns för närvarande i lager hos alla.

Minibrytare S201-B10 märkström 10A 1-pol utlösningskaraktäristik B brytförmåga 6kA

Kategorier

21 - Minibrytarsystem Säkringar, centraler, skåp, elfördelning (20-29) Personskyddsbrytare

ETIM-grupp

Last-/Effektbrytare och säkringar

Specifikationer

Weight	125 g
Dimensions	88x17,5x69 mm
Märkström	10 A
Spänningstyp	AC/DC
Förlusteffekt	2.1 W
Inbyggnadsdjup	69 mm
Märkspänning	230 V
Enclosure class	IP20 [7503]
Frekvensområde	50 - 60 Hz
Explosionssäker	nej
Föroreningsgrad	3
Infälld montering	nej
Kapslingsklass (IP)	IP20
Storage temperature	-40 … 70 °C
Antal poler (totalt)	1
Operating temperature	-25 … 55 °C
Antal avsäkrade poler	1
Överspänningskategori	3
Strömbegränsningsklass	3
Utlösningskarakteristik	B
Bredd i antal modulmellanrum	1
Nominell isolationsspänning	440 V
Tillsatsanordningar möjliga	ja
Impulsskydd märkspänning Uimp	4 kV
Omgivningstemperatur under drift	-25 - 55 °C
Parallell omkoppling neutralledare	nej
Anslutningsbar ledararea entrådigt	0.75 - 35 mm²
Anslutningsbar ledararea mångtrådig	0.75 - 25 mm²
Brytförmåga vid kortslutning Icn EN 60898 vid 230 V	6 kA
Brytförmåga vid kortslutning Icn EN 60898 vid 400 V	6 kA
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 230 V	10 kA
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 400 V	10 kA
