Max. 8 x 50 mm² och 2 x 70 mm² Cu
Max. 8 x 50 mm² och 2 x 70 mm² Cu
Max. 8 x 50 mm² och 2 x 70 mm² Cu från ABB finns hos 3 elgrossister på Voltimum SE, inklusive Sonepar, Rexel och Solar. Den finns för närvarande i lager hos alla.

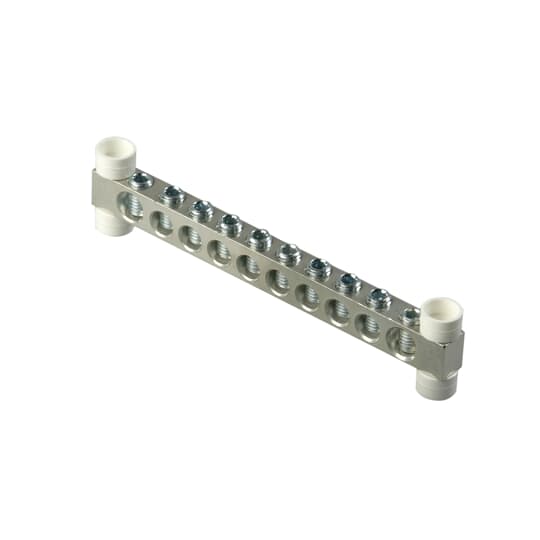

AM4-potentialutjämnarskenan är avsedd att förbinda olika jordningsledare i byggnader. AM4 är utrustad med 10 st skruvterminaler varav två tar emot ledningar upp till 70 mm² och resten tar emot ledningar upp till 50 mm². Skenan är tillverkad av förtennad kopparlegering, försedd med galvaniserade skruvar och isolerande förhöjningsdelar av krypströmsresistant plast. Avsedd att installeras genom hål (Ø 6,0 mm) i förhöjningsdelarna till installationsmediet. Ledningens skalningnslängd är 15 mm. Terminalskruvarna har Hex 5-huvud och deras åtdragningsmoment är 10,0 Nm.
Produktidentifierare
SKU: 2TKA110004G1
EAN: 6410019130959
E-nummer: 0681002
GTIN: 6410019130959
MPN: AM4
Specifikationer
| Bredd | 16 mm |
| Höjd | 173 mm |
| Längd | 37.000 mm |
| Isolator | ja |
| Klämmans yta | Obehandlad |
| Konstruktionstyp | - |
| Material klämma | Syrafast stål 316 (V4A) |
| Modell/Utförande | Utan täckhylsa |
Dokument
Deeplink product page
Deeplink REACH
9AKK106713A4633_en_PDF_D_REACH _ SCIP Product Declaration.pdf
Dimensioned drawing
9AKK108469A9146_enfisv_PDF_A_Dimension Diagram (.PDF) _XX_ AM4.pdf
Product data sheet
Declaration RoHS
9AKK106713A4634_en_PDF_E_RoHS Product Declaration Wiring Accessories.pdf
Declaration DOC CE (Declaration of conformity CE)
