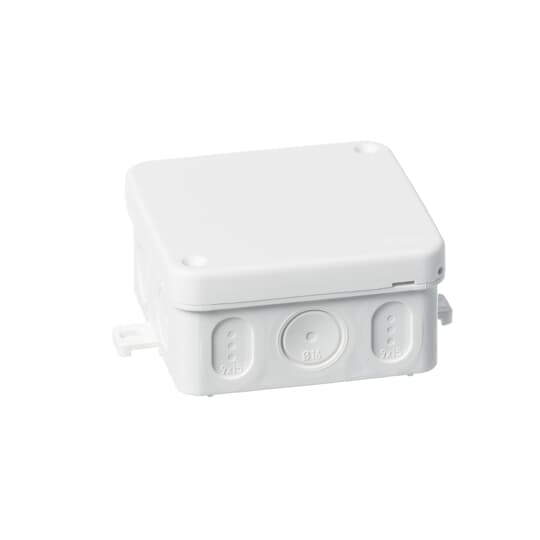

Kopplingsdosa AP75, IP65
Kopplingsdosa AP75 (2,5 mm², 450 V, kapslingsklass IP65) är försedd med fasta kabelgenomföringar av mjukmembrantyp, 10 på sidorna, och 3 i botten. Den har en styv stomme och är lämpad för kablar upp till Ø 18. Dosan stängs med ett tryck på hörnen på locket och kan vid behov öppnas genom att lätt vrida en skruvmejsel under kanten. Dosan kan plomberas. Monteringstemperatur -15...+60°C. Tillverkad av halogenfritt material (IEC/61249-2-21).
Produktidentifierare
SKU: 2TKA140010G1
EAN: 6410016125200
E-nummer: 1438410
GTIN: 6410016125200
MPN: AP75
Kategorier
Egenskaper
|
Djup
|
75 mm
|
|
Form
|
Kvadrat
|
|
Bredd
|
75 mm
|
|
Färg
|
Vit
|
|
Colour
|
White [7561]
|
|
Längd
|
75 mm
|
|
Gjutbar
|
nej
|
|
Ytskydd
|
Obehandlad
|
|
Diameter
|
-
|
|
Material
|
Övrigt
|
|
Dimensions
|
75x75 mm
|
|
Halogenfri
|
ja
|
|
Plomberbar
|
ja
|
|
Wire range
|
2.5 mm²
|
|
Antal intag
|
13
|
|
Colour code
|
RAL9003 [7534]
|
|
Utrustad med
|
Ingen
|
|
Rated voltage
|
450 V
|
|
Max. ledararea
|
-
|
|
Enclosure class
|
IP65 [7498]
|
|
För Ex-zon gas
|
-
|
|
Monteringsmetod
|
Universal
|
|
För Ex-zon damm
|
-
|
|
Ihopkopplingsbar
|
nej
|
|
Med avskärmning
|
nej
|
|
Väderbeständig
|
ja
|
|
För rördiameter
|
-
|
|
Ingång bakifrån
|
ja
|
|
Modell/Utförande
|
-
|
|
Skyddsnivå (NEMA)
|
-
|
|
Kapslingsklass (IP)
|
IP65
|
|
Gjutmassa medföljer
|
nej
|
|
Montering i jord/mark
|
nej
|
|
Utförande lock/kåpa
|
Blindlock
|
|
Drifttemperaturområde
|
-15 - 60 °C
|
|
Montering under vatten
|
nej
|
|
Transparent lock/kåpa
|
nej
|
|
Fastsättning lock/kåpa
|
Fastsnäppt
|
|
Explosionstestat utförande
|
nej
|
|
Nominell isolationsspänning
|
400 V
|
|
Typ av kapslingsgenomföring
|
Tätningsmembran
|
|
Elektrisk funktionalitet (Circuit integrity) vid brand
|
-
|
