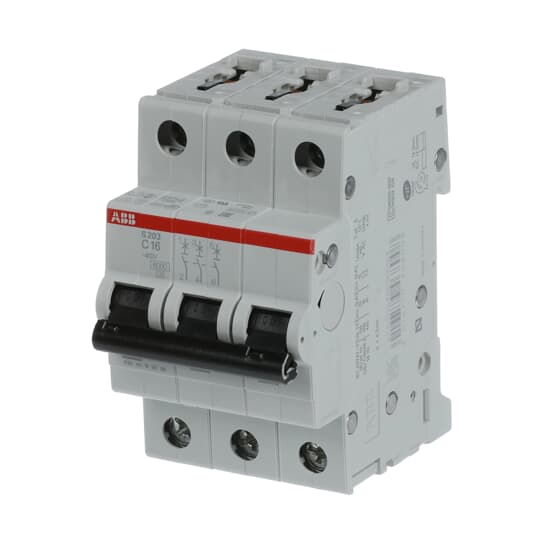

3-polig C-karakteristik 16A – Bild 2 av 3

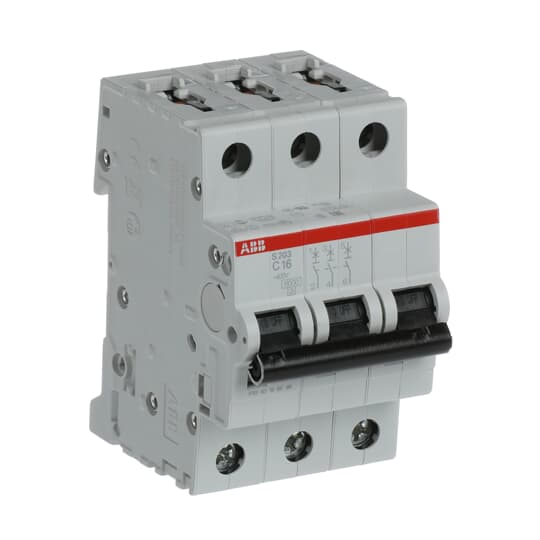

3-polig C-karakteristik 16A – Bild 3 av 3

1 / 3

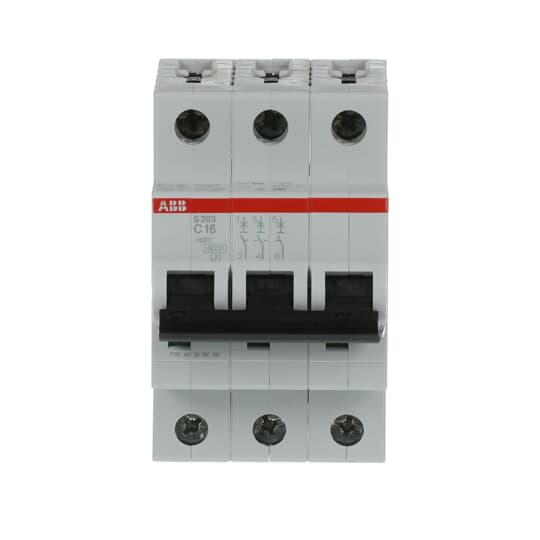

3-polig C-karakteristik 16A

Name: 3-polig C-karakteristik 16A
Brand: ABB
SKU: 2CDS253001R0164

3-polig C-karakteristik 16A från ABB finns hos 5 elgrossister på Voltimum SE, inklusive Sonepar, Farnell, RS Components och 2 till. Den finns för närvarande i lager hos alla.

Dvärgbrytare S203-C16 märkström 16A 3-pol utlösningskaraktäristik C brytförmåga 6kA

Produktidentifierare

SKU: 2CDS253001R0164

EAN: 4016779468008

E-nummer: 2100600

GTIN: 4016779468008

MPN: S203-C16

Kategorier

Personskyddsbrytare Säkringar, centraler, skåp, elfördelning (20-29) 21 - Minibrytarsystem

ETIM-grupp

Last-/Effektbrytare och säkringar

Specifikationer

Weight	375 g
Dimensions	88x52,5x69 mm
Märkström	16 A
Spänningstyp	AC/DC
Förlusteffekt	7.5 W
Inbyggnadsdjup	69 mm
Märkspänning	400 V
Enclosure class	IP20 [7503]
Frekvensområde	50 - 60 Hz
Explosionssäker	nej
Föroreningsgrad	3
Infälld montering	nej
Kapslingsklass (IP)	IP20
Storage temperature	-40 … 70 °C
Antal poler (totalt)	3
Operating temperature	-25 … 55 °C
Antal avsäkrade poler	3
Överspänningskategori	3
Strömbegränsningsklass	3
Utlösningskarakteristik	C
Bredd i antal modulmellanrum	3
Nominell isolationsspänning	440 V
Tillsatsanordningar möjliga	ja
Impulsskydd märkspänning Uimp	4 kV
Omgivningstemperatur under drift	-25 - 55 °C
Parallell omkoppling neutralledare	nej
Anslutningsbar ledararea entrådigt	0.75 - 35 mm²
Anslutningsbar ledararea mångtrådig	0.75 - 25 mm²
Brytförmåga vid kortslutning Icn EN 60898 vid 230 V	-
Brytförmåga vid kortslutning Icn EN 60898 vid 400 V	-
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 230 V	-
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 400 V	-
