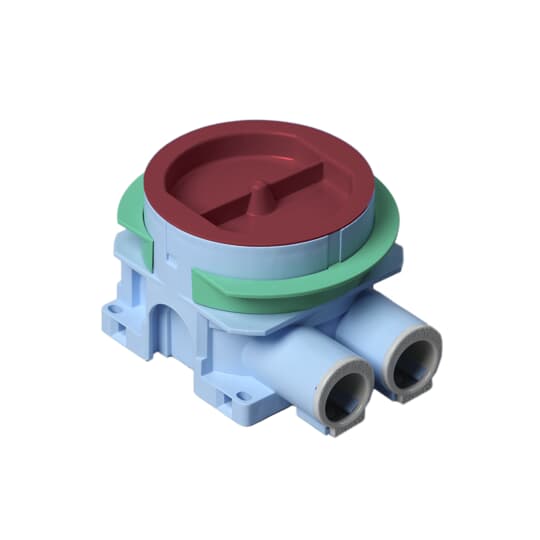

Apparatdosa för 12-13/24-26 mm skiva. 2 fasta stutsar 16/20mm. (EI30/EI60)

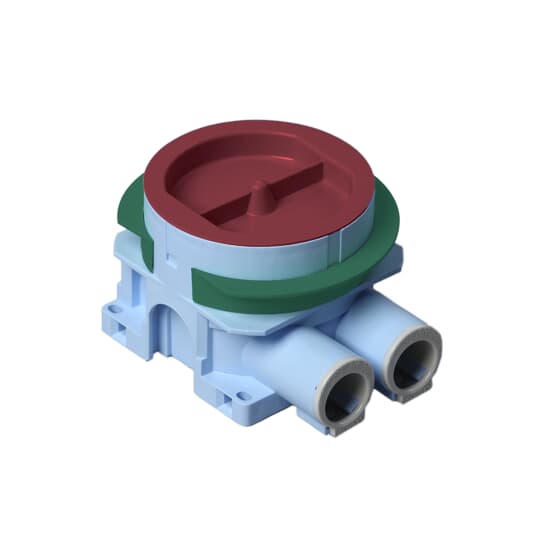

Apparatdosa för 12-13/24-26 mm skiva. 2 fasta stutsar 16/20mm. (EI30/EI60) – Bild 2 av 3

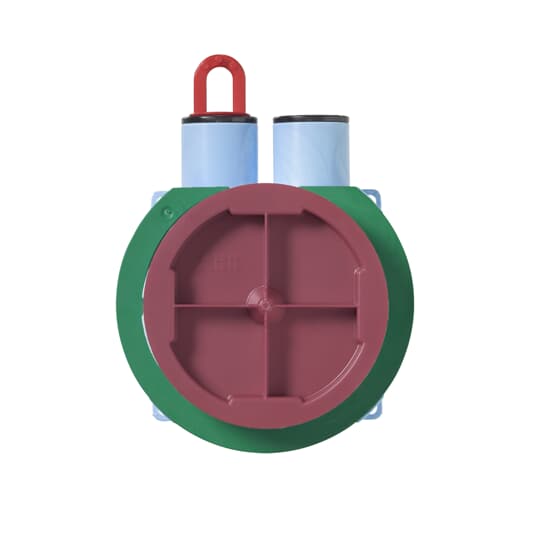

Apparatdosa för 12-13/24-26 mm skiva. 2 fasta stutsar 16/20mm. (EI30/EI60) – Bild 3 av 3

1 / 3

Apparatdosa för 12-13/24-26 mm skiva. 2 fasta stutsar 16/20mm. (EI30/EI60)

Name: Apparatdosa för 12-13/24-26 mm skiva. 2 fasta stutsar 16/20mm. (EI30/EI60)
Brand: ABB
SKU: 2TKA001744G1

Apparatdosa för 12-13/24-26 mm skiva. 2 fasta stutsar 16/20mm. (EI30/EI60) från ABB finns hos 3 elgrossister på Voltimum SE, inklusive Sonepar, Rexel och Solar. Den finns för närvarande i lager hos alla.

Apparatdosan är försedd med roterande monteringsring. Skruvavståndet är cc 60 mm. Den medföljande gröna distansringen används vid enkelgips (13 mm). Ringen avlägsnas när dosan monteras i dubbelgips (26 mm). Apparatdosan har två fasta stutsar för 16/20 mm rör av vilka den ena är öppnad. Dessutom finns fyra utbrytningar på sidorna och två i botten av dosan. Skruvavståndet är cc60 mm. Vid montage använd dosfräs T70 med diameter 74mm. Tillverkad av halogenfritt material och uppfyller glödtrådsprovets krav enligt standard IEC/EN60670:2005 (850° C). Dosan går att montera i brandklassade väggar EI30/EI60. Se instruktion.

Produktidentifierare

SKU: 2TKA001744G1

EAN: 6418677334788

E-nummer: 1422242

GTIN: 6418677334788

MPN: AU60.1

Kategorier

14 - Rör, dosor, förskruvningar och brandskydd Apparat- och kopplingsdosor infälld Installationsmateriel (11-15, 17, 18)

ETIM-grupp

Förbindningsmateriel (el)

Specifikationer

Djup
Form	Rund
Bredd	71.000 mm
Färg	Blå
Längd	71 mm
Ytskydd	Obehandlad
Approval	SP SITAC 1002, SC0854-09 [7594]
Diameter	71 mm
Material	Plast
Vindtät	nej
Halogenfri	ja
Plomberbar	nej
Antal intag	2
Med skruvar	ja
Kopplingsbar	ja
Rörlåsning	ja
Utrustad med	Ingen
Rated voltage	400 V
Max. ledararea	-
Invändigt djup	54 mm
Med skiljevägg	-
Monteringsmetod	Infällt montage
Studs/Munstycke	-
For plastic pipe	Ø16/20mm [7524]
Konstruktionstyp	Övrigt
Med avskärmning	nej
För rördiameter	16/20 mm
Ingång bakifrån	ja
Modell/Utförande	Enkel
Rörlås, tillval	nej
Skyddsnivå (NEMA)	-
Kapslingsklass (IP)	IP44
Specialtillämpning	Ingen
Lägesfixerad klämma	nej
Operating temperature	-25 … 60 °C
Utförande lock/kåpa	Konstruktionsskyddskåpa/-lock
Antal poler i klämman	0
Transparent lock/kåpa	nej
Apparatens fastsättning	Skruvning
Fastsättning lock/kåpa	Fastsnäppt
För antal apparatinsatser	1
Krok för armaturmontering	nej
Lämplig för kabeldiameter
Utrustad med roterande ring	ja
Antal medföljande genomföringar	2
Lämplig för vägg-/skivtjocklek
Antal justerbara apparatinfästningar	-
Antal ej justerbara apparatinfästningar	-
Kapslingsgenomföring via studs, tillval	ja
Kapslingsgenomföring via utbrytningsöppning	ja
Kapslingsgenomföring via stegmembran, tillval	nej
Elektrisk funktionalitet (Circuit integrity) vid brand	-
Kapslingsgenomföring via förseglingsmembran, tillval	nej
