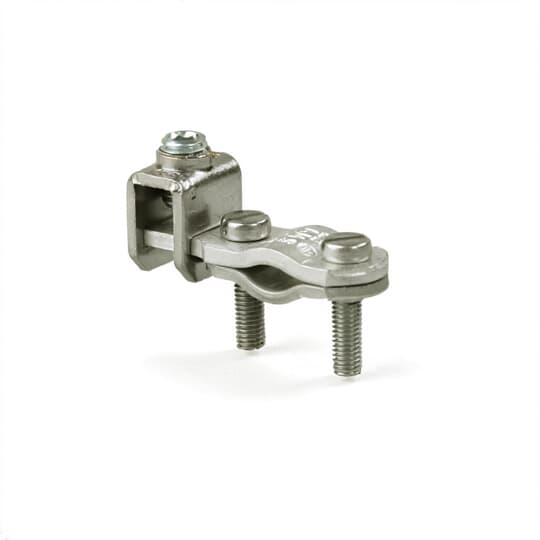

Jordningsklämma för rör diameter 6 - 15 mm
Jordningsklämma för rör diameter 6 - 15 mm
Jordningsklämma för rör diameter 6 - 15 mm från ABB finns hos 1 elgrossist på Voltimum SE, inklusive Solar.
AM9-jordningskontaktdonet används för att ansluta jordningsledare till olika slag av rörledningar och armeringsstål. AM9 ansluts till cylindriska delar med diametrar på 6-15 mm. Kontaktdonet har en skruvpelarterminal som tar emot ledningsstorlekar mellan 4-35 mm². Ledningsskenan är tillverkad av förtennat koppar, pelarterminalen och sexkantskruven av galvaniserat stål och överfallsklämman samt dess skruvar av rostfritt stål. Pelarterminalskruven dras åt till 6,0 Nm med ett Hex 4-verktyg och ledningens skalningslängd är 15 mm. För 25 mm² anslutning måste två AM9 användas parallellt.
Produktidentifierare
SKU: 2TKA110009G1
EAN: 6410019130492
E-nummer: 0681018
GTIN: 6410019130492
MPN: AM9
Specifikationer
| Ytskydd | - |
| Material | - |
| Antal ledare | 1 |
| Minsta spännområde tum | - |
| Diameter anslutningsledare | |
| Största spännområde tum | - |
| Klämområde/fastspänningsområde | 6 - 15 mm |
Dokument
Deeplink product page
Deeplink REACH
9AKK106713A4633_en_PDF_D_REACH _ SCIP Product Declaration.pdf
Dimensioned drawing
9AKK108469A9149_enfisv_PDF_A_Dimension Diagram (.PDF) _XX_ AM9.pdf
Product data sheet
Declaration RoHS
9AKK106713A4634_en_PDF_E_RoHS Product Declaration Wiring Accessories.pdf
Declaration DOC CE (Declaration of conformity CE)
