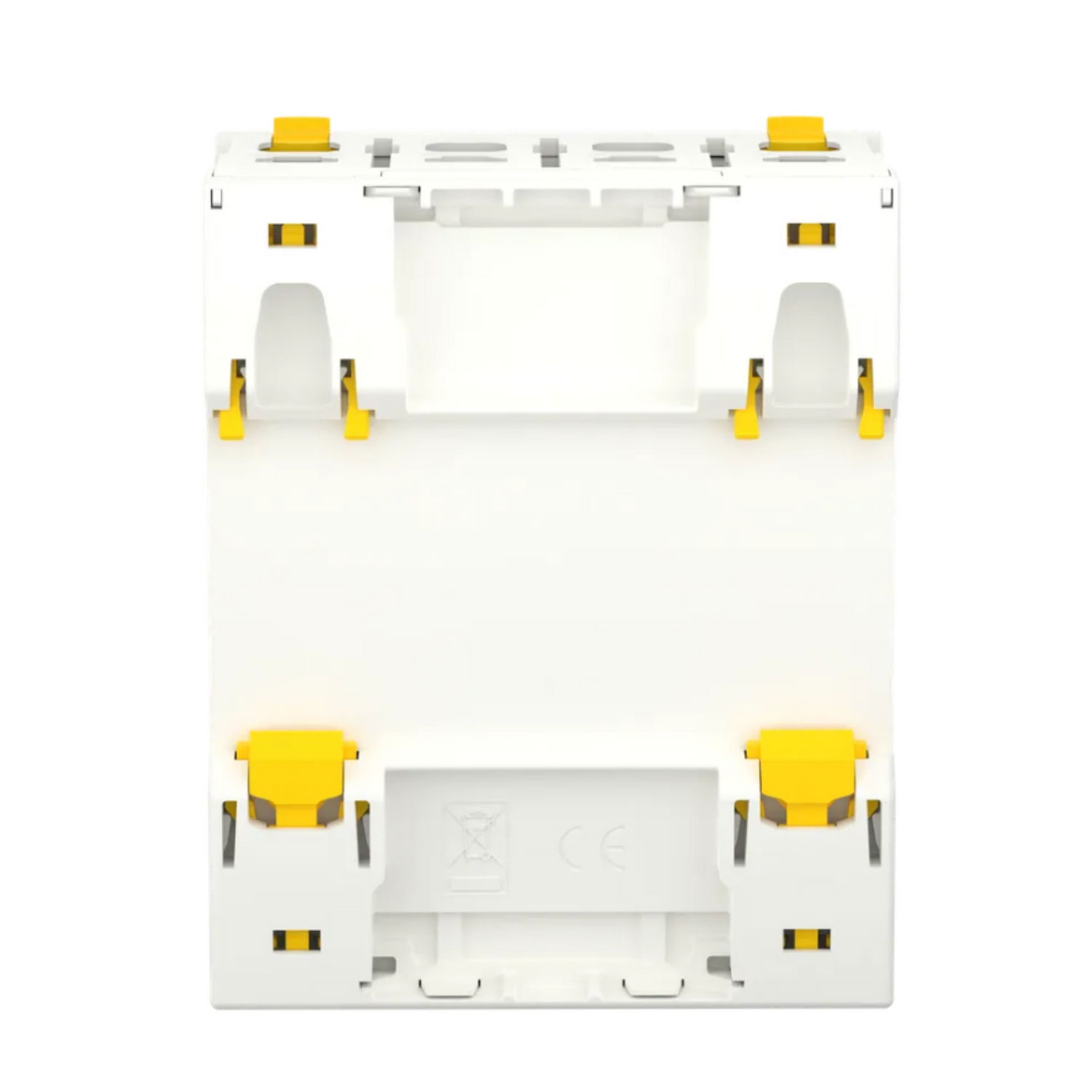

Jordfelsbr A9 4P 40A 30mA B EV

Name: Jordfelsbr A9 4P 40A 30mA B EV
Brand: Schneider Electric
SKU: A9Z51440

Jordfelsbrytare (RCCB), Acti9 iID, 4 P, 40 A, 30 mA, 400 V AC, klass B-EV

Produktidentifierare

SKU: A9Z51440

EAN: 3606489502799

E-nummer: 2165228

GTIN: 3606489502799

MPN: A9Z51440

Poäng: 1

Kategorier

Jordfelsbrytare 21 - Minibrytarsystem Säkringar, centraler, skåp, elfördelning (20-29)

ETIM Group

Last-/Effektbrytare och säkringar

Videor

Product video

Specifikationer

Serie	Acti 9
Modell	iID
SCIP nr	e30ab77e-1982-4fa7-99e6-ed7566cd529a
UNSPSC-kod	39121633
GTIN FP Bas	3606489502799
REACH datum	2025-07-18
RoHS Version	2011/65/EU
Tullstat. Nr.	8536201090
Ursprungsland	ES
Antal i FP Bas	1
Djup FP Bas (mm)	100
Vikt FP Bas (kg)	0,439
Bredd FP Bas (mm)	75
Höjd FP Bas (mm)	85
Produktbeskrivning	Denna Acti9 iID är en normmonterad och pålitlig jordfelsbrytare (RCCB) med dubbelanslutning för skydd av elbilsladdare. Det är en 4P brytare med 40A i märkström, en känslighet på 30mA med en skyddsklass av B-EV typ. Denna produkt skyddar mot elektriska stötar genom direkt eller indirekt kontakt och brandrisker. Den har funktionen att koppla bort elektriska kretsar vid jordfel. Dess unika Visitrip-indikator minskar felsökningstiden genom att om den löst ut pga jordfel visas en mekanisk indikator i rött på framsidan. Den här produkten har också ett VisiSafe-fönster med en grön remsa på vippan som indikerar full öppning av strömkretsen vilket möjliggör underhåll nedströms. Denna produkt är kompatibel med EN/IEC 61008-1-standarden. Den (Im/IΔm) nominella brytnings- och kortslutningskapaciteten är 1500A. Den (Inc/IΔc) villkorade märkströmmen för kortslutning är 10kA. Den mekaniska uthålligheten går upp till 20 000 cykler och den elektriska uthålligheten går upp till 15 000 cykler. Ue-driftspänningen är 400VAC. Ui-märkspänningen är 500VAC. Uimps nominella impulsmotståndsspänning är 6kV. Frekvensen är 50Hz eller 60Hz. Den är avsedd att monteras på DIN-skena. Bredden i 18 mm delning är 4. Produktens färg är vit (RAL9003). Måtten är (B) 72mm x (H) 91mm x (D) 73mm. Vikten är 0,415 kg. Den har skyddsgrad IP20 (enligt IEC/EN 60529 standard) och IP40 monterad i modulkapsling. Drifttemperaturen är från -25°C till 60°C. Förvaringstemperaturen är från -40°C till 85°C.
Volym FP Bas (cm3)	637,5
REACH informationsplikt	J
Förpacknings-/kollityp FP Bas	PUG Ospecificerad förpackning
Förpacknings-/kollityp FP Mellan	BX Låda
