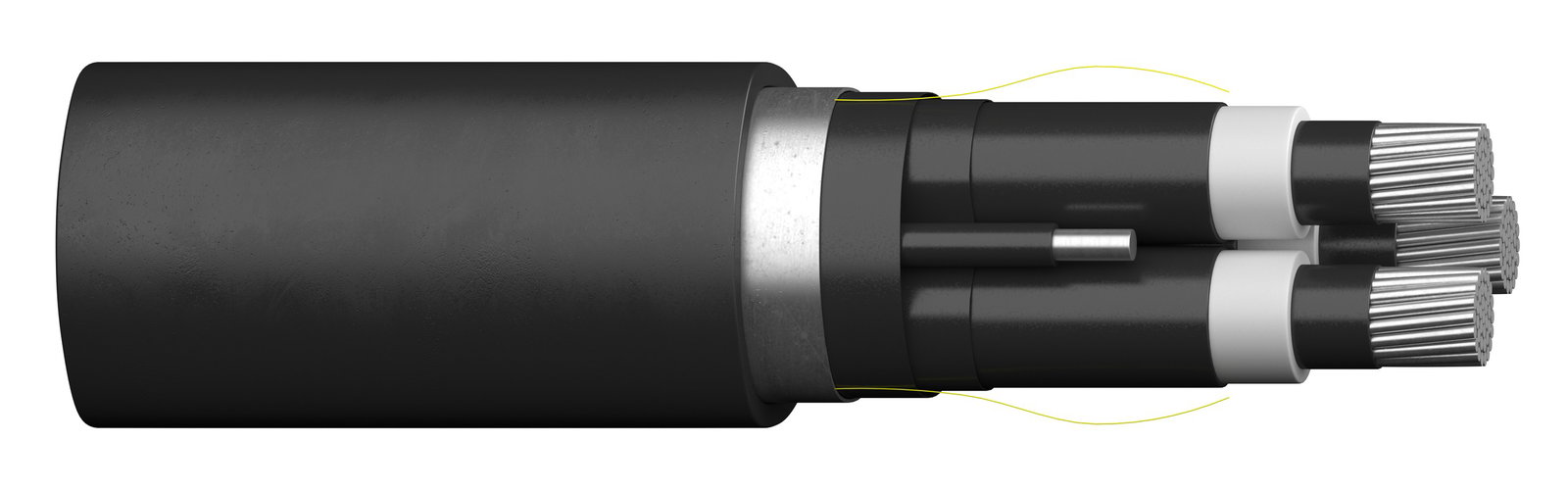

AMALJ-TT E Path 3x150/35 12kV

Name: AMALJ-TT E Path 3x150/35 12kV
Brand: Prysmian
SKU: 20484174

Totaltät mellanspänningskabel med korrosionsskyddad aluminiumskärm.

Produktidentifierare

SKU: 20484174

E-nummer: 0087725

MPN: 20484174

Poäng: 1

Kategorier

Kabel (00-05, 48-49) 00 - Kraftkabel Kraftkabel 12 kV

Produktdata

Certification

Standard	SS 424 14 20
Standard	CENELEC HD 620 Del 12 Sektion M

Elektrisk data

Produktnamn	AMALJ-TT E Path 3x150/35 12kV
Nominell kapacitans [nF/km]	380
Induktans [mH/km]	0,28
Induktiv reaktans (vid 50Hz) [Ohm/km]	0,09
Kapactiv laddningsström [A/km]	0,7
Nollflöjdsimpedans [ohm/km]	0,70+j0,88
Belastnings-förmåga [A]	325

Kabledimensioner

Produktnamn	AMALJ-TT E Path 3x150/35 12kV
Diameter ledare [mm]	14,2
Nominell tjockelek isolering [mm]	3,4
Diameter över isolation [mm]	21,5
Ytterdiameter [mm]	58
Dragkraft, dragögla [N]	13500
Dragkraft, dragstrumpa [N]	13500

Kabelkonstruktion

Ledarkonstruktion	Klass 2 (fåtrådig) rund, längsvattentät enl IEC 60228
Ledarmaterial	Aluminium
Isolationsmaterial	PP (Polypropen)
Skärmkonstruktion	Aluminiumtråd
Material i yttre mantel	MDPE
Laminerad mantling	Ja
Längsvattentät skärm	Ja
Rivtråd	Ja
UV-resistent	Ja
Märkspänning U0/U (Um)	6/10 (12) kV
Provspänning [kV]	30
Halogenfri	Ja
Max. ledartemperatur (*C)	90
Min omgivningstemp hantering [°C]	-20
Tillåten omgivningstemperatur under drift utan vibrationer (min) [°C]	-60
Märkexempel	AMALJ-TT E Path 12 kV 3×50/25 ALCL Prysmian ”Datum och tid”, metermärkt
Bockningsradie (regel)	Vid fast montering: 8 x D<br/> Under utdragning: 12 x D<br/> Vid plöjning: 8 x D<br/> Part, en fas: 8 x D

Resistans- och kortslutningsvärden
