ABB

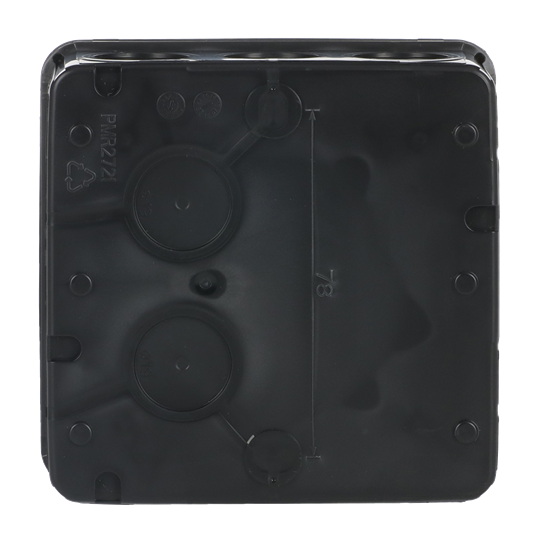

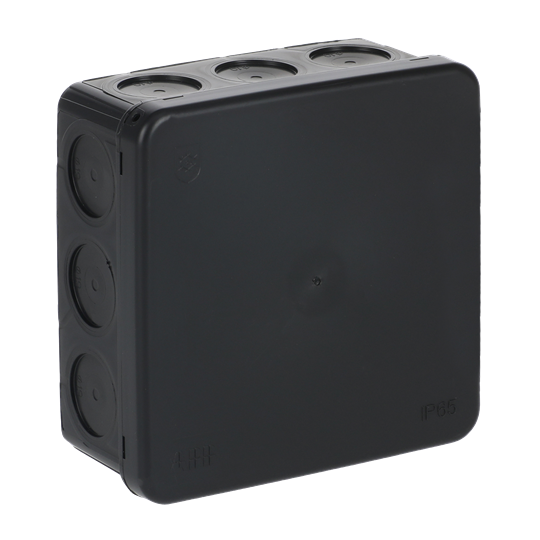

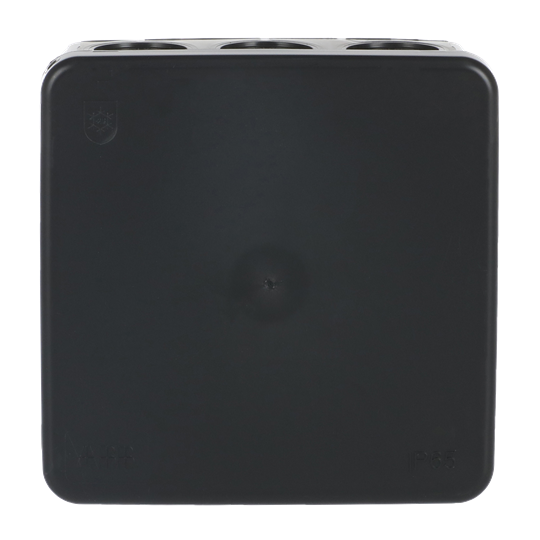

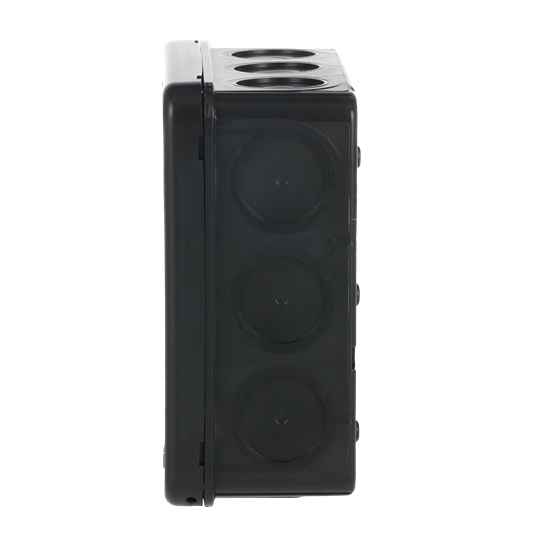

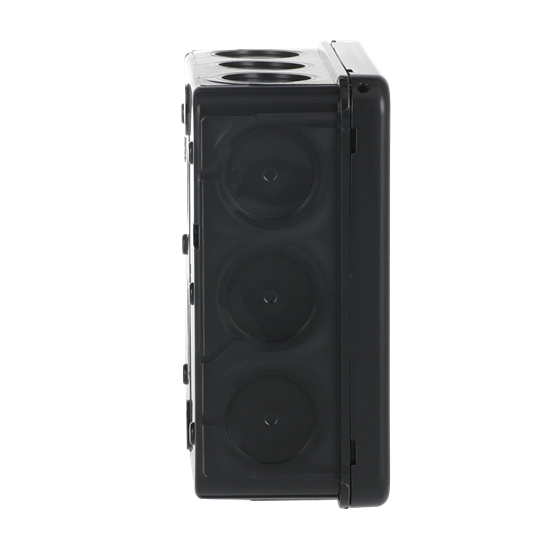

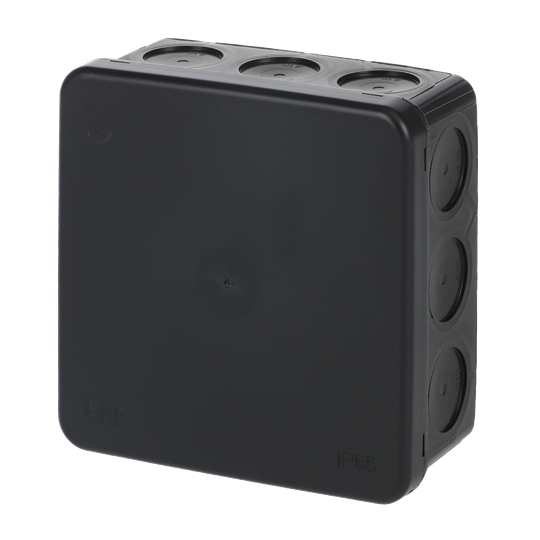

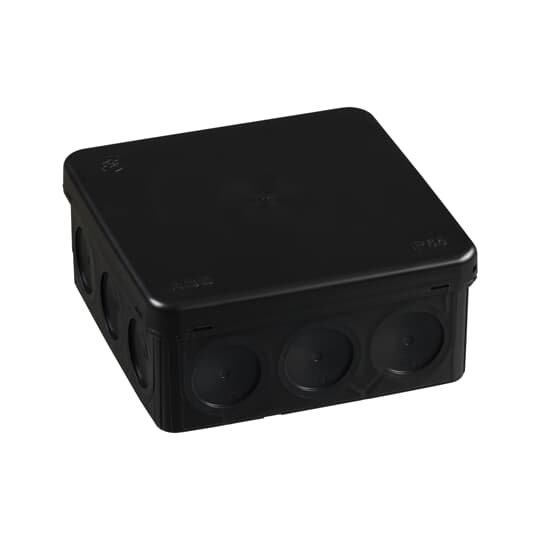

Kopplingsdosa IP65, utanpåliggande, 6,0 mm², 500V, 104 x 104mm, svart

Kopplingsdosa IP65, utanpåliggande, 6,0 mm², 500V, 104 x 104mm, svart från ABB finns hos 3 elgrossister på Voltimum SE, inklusive Sonepar, Rexel och Solar. Den finns för närvarande i lager hos alla.

Tvåkomponent kopplingsdosa (6 mm², 500V) försedd med inbyggda "strypnipplar"; 12st. införingar i sidorna och 2st. i botten. Man för in kabel genom att trycka igenom membranet och kabeländorna. För kablar max. Ø 19 mm. Dosan stängs med ett tryck på varje hörn i locket (snap-on). Vid behov öppnas locket genom att lätt vrida med en skruvmejsel under kanten. Dosan kan förses med dragavlastare AS9.10, AS9, AS 9.1 och AS9.3. Monteringstemperatur -25 ... + 60° C Tillverkad av halogenfritt och UV-stabiliserat återvunnet material (IEC/61249-2-21)

Produktidentifierare

SKU: 2TKA00004261
EAN: 6438199008158
E-nummer: 1438361
GTIN: 6438199008158
MPN: AP10M

Kategorier

Installationsmateriel (11-15, 17, 18) 14 - Rör, dosor, förskruvningar och brandskydd Apparat- och kopplingsdosor infälld

ETIM-grupp

Förbindningsmateriel (el)

Specifikationer

Djup 48.000 mm
Form Kvadrat
Bredd 104.000 mm
Färg Svart
Colour Black [7562]
Längd 104.000 mm
Gjutbar nej
Ytskydd Obehandlad
Material Plast
Halogenfri ja
Wire range 6 mm²
Colour code RAL9003 [7534]
Rated voltage 500 V
Enclosure class IP65 [7498]
Monteringsmetod Universal
Ihopkopplingsbar nej
Väderbeständig ja
Ingång bakifrån ja
Skyddsnivå (NEMA) -
Gjutmassa medföljer nej
Operating temperature -25 … 60 °C
Drifttemperaturområde -25 - 60 °C
Transparent lock/kåpa nej
Explosionstestat utförande nej
Typ av kapslingsgenomföring -

Dokument

Deeplink product page

Öppna

Deeplink REACH

9AKK106713A4633_en_PDF_D_REACH _ SCIP Product Declaration.pdf

Öppna

Dimensioned drawing

9AKK108470A7541_enfisv_PDF_A_Dimension Diagram (.PDF) _XX_ AP10xx.pdf

Öppna

Instructions for use

Öppna

Instructions for use

9AKK107492A3477_en_PDF_A_Operating Instruction (.PDF) _EN_ AP10 _ PEM1126 411009.pdf

Öppna

Product data sheet

Öppna

Declaration RoHS

9AKK106713A4634_en_PDF_E_RoHS Product Declaration Wiring Accessories.pdf

Öppna

Declaration DOC CE (Declaration of conformity CE)

CE_ABB_Surface-mounted junction boxes_ENG_15.11.2024_.pdf

Öppna
