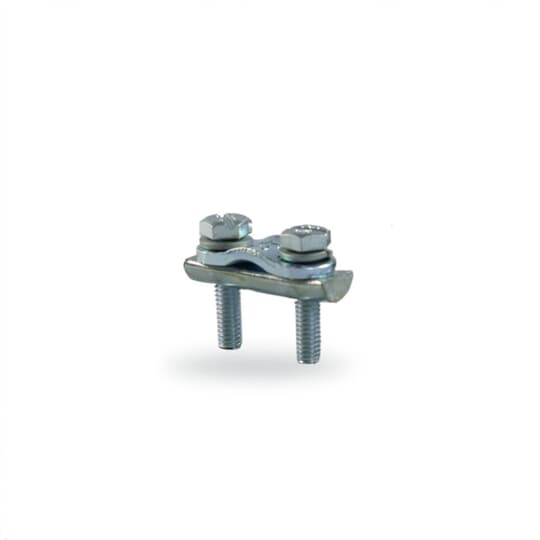

Ledningsklämma för jordningsband PP36
Ledningsklämma för jordningsband PP36
Ledningsklämma för jordningsband PP36 från ABB finns hos 1 elgrossist på Voltimum SE, inklusive Solar.
AM3-kontaktdonet används för att ansluta en ledare till PP36-jordningsbandet. Överfallsklämman tar emot ledningar med tvärsnitt 6-70 mm². Överfallsklämman är tillverkad av förtennat koppar medan skruvarna, brickorna och basblocket är tillverkade av galvaniserat stål. Bultarna har slitsade sexkantshuvuden och drags åt med 10 mm skruvnyckel eller skruvmejsel (SL). Åtdragningsmomentet är 3,0 Nm. Skalningslängden är 15 mm. Om man ansluter en ledare större än 35 mm² till PP36-jordningsbandet måste kontaktdonet fixeras i båda ändarna av bandet för att uppnå tillräcklig ledningsförmåga.
Produktidentifierare
SKU: 2TKA110003G1
EAN: 6410050260967
E-nummer: 0681012
GTIN: 6410050260967
MPN: AM3
Specifikationer
| Ytskydd | - |
| Material | - |
| Antal ledare | 1 |
| Minsta spännområde tum | - |
| Diameter anslutningsledare | |
| Största spännområde tum | - |
| Klämområde/fastspänningsområde |
Dokument
Deeplink product page
Deeplink REACH
9AKK106713A4633_en_PDF_D_REACH _ SCIP Product Declaration.pdf
Dimensioned drawing
9AKK108469A9145_enfisv_PDF_A_Dimension Diagram (.PDF) _XX_ AM3.pdf
Product data sheet
Declaration RoHS
9AKK106713A4634_en_PDF_E_RoHS Product Declaration Wiring Accessories.pdf
Declaration DOC CE (Declaration of conformity CE)
