ABB

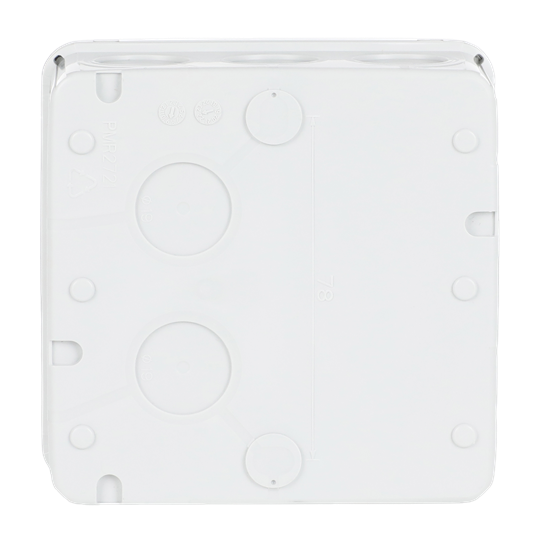

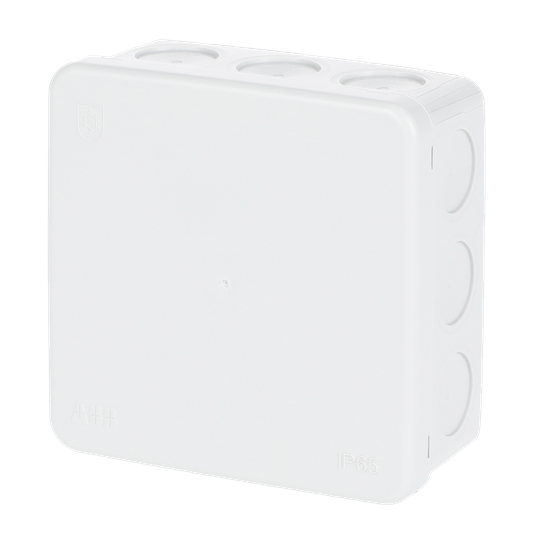

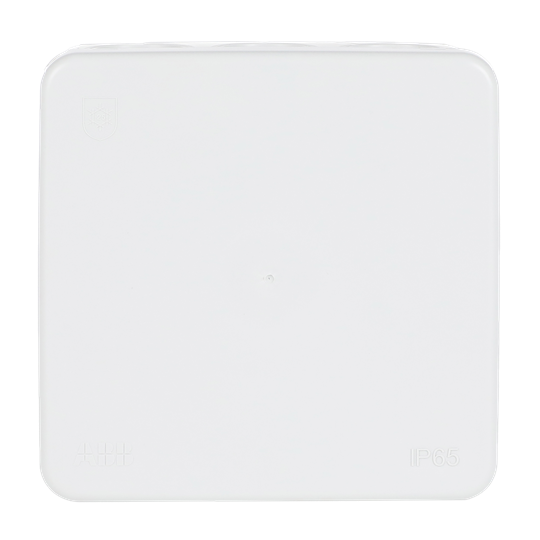

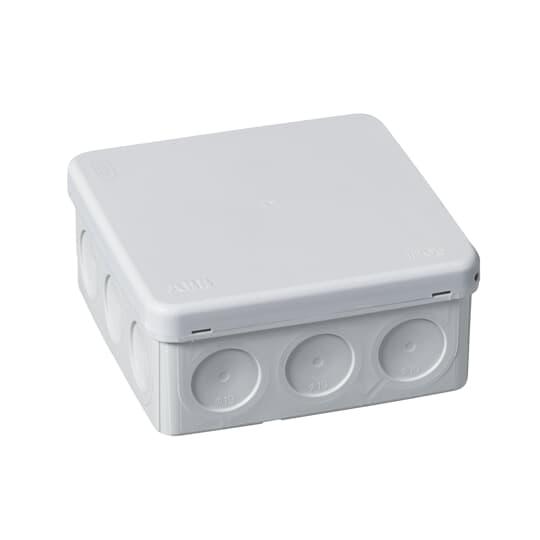

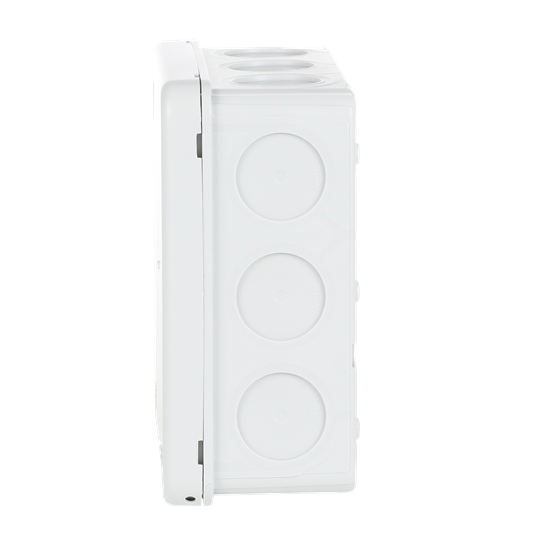

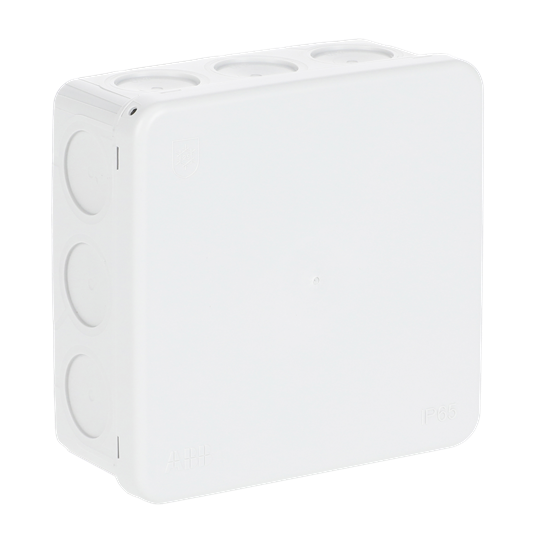

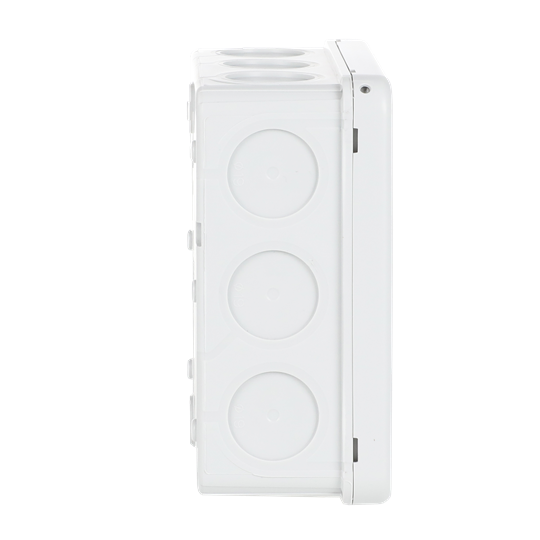

Kopplingsdosa IP65, utanpåliggande, 6,0 mm², 500V, 104 x 104mm, grå

Kopplingsdosa IP65, utanpåliggande, 6,0 mm², 500V, 104 x 104mm, grå från ABB finns hos 3 elgrossister på Voltimum SE, inklusive Sonepar, Rexel och Solar. Den finns för närvarande i lager hos 2 av dem.

Tvåkomponent kopplingsdosa (6 mm², 500V) försedd med inbyggda "strypnipplar"; 12st. införingar i sidorna och 2st. i botten. Man för in kabel genom att trycka igenom membranet och kabeländorna. För kablar max. Ø 19 mm. Dosan stängs med ett tryck på varje hörn i locket (snap-on). Vid behov öppnas locket genom att lätt vrida med en skruvmejsel under kanten. Dosan kan förses med dragavlastare AS9.10, AS9, AS 9.1 och AS9.3. Monteringstemperatur -25 ... + 60° C Tillverkad av halogenfritt och UV-stabiliserat återvunnet material (IEC/61249-2-21)

Produktidentifierare

SKU: 2TKA140003G1
EAN: 6418677307287
E-nummer: 1438279
GTIN: 6418677307287
MPN: AP10/G

Kategorier

Installationsmateriel (11-15, 17, 18) Kopplingsdosor utvändig 14 - Rör, dosor, förskruvningar och brandskydd

ETIM-grupp

Förbindningsmateriel (el)

Specifikationer

Djup 104.000 mm
Form Kvadrat
Bredd 104.000 mm
Färg Grå
Colour Grey [7563]
Längd 48.000 mm
Gjutbar nej
Ytskydd Obehandlad
Material Plast
Halogenfri ja
Wire range 6 mm²
Colour code RAL7035 [7538]
Rated voltage 500 V
Enclosure class IP65 [7498]
Monteringsmetod Universal
Ihopkopplingsbar nej
Väderbeständig ja
Ingång bakifrån ja
Skyddsnivå (NEMA) -
Gjutmassa medföljer nej
Utförande lock/kåpa Blindlock
Montering under vatten nej
Fastsättning lock/kåpa Fastsnäppt
Nominell isolationsspänning 500 V
Elektrisk funktionalitet (Circuit integrity) vid brand -
