Aceflex Pure E Path 5G16

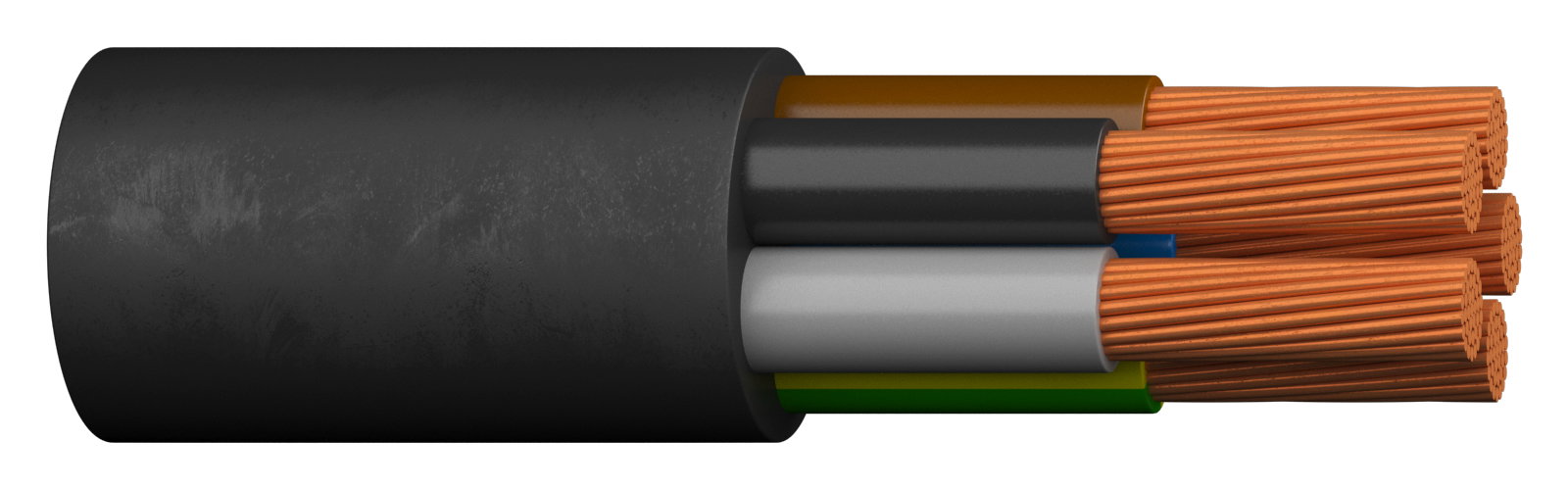

Name: Aceflex Pure E Path 5G16
Brand: Prysmian
SKU: 20400807

Halogenfri, väldigt flexibel kraftkabel

Produktidentifierare

SKU: 20400807

E-nummer: 0009965

MPN: 20400807

Poäng: 1

Kategorier

Kabel (00-05, 48-49) 00 - Kraftkabel Kraftkabel 36 kV

Applikation

Max. ledartemperatur (*C)	90
Tillåten omgivningstemperatur under drift utan vibrationer (min) [°C]	-60
Tillåten omgivningstemperatur under drift utan vibrationer (max) [°C]	60
UV-resistent	Ja
Installation utomhus	Ja
Min omgivningstemp hantering [°C]	-20
Max omgivningstemp hantering [°C]	40
Markförläggning	Ja
Lämplig som installationskabel	Ja
Bockningsradie (regel)	5 x D

Kabelkonstruktion

Märkspänning U0/U (Um)	0.6/1 (1.2) kV
Provspänning [kV]	15
Ledarmaterial	Koppar
Ledaryta	Blank
Isolationsmaterial	XLPE
Märkning av ledare (enligt HD 308 S2)	Ja
Material i yttre mantel	Halogenfri och flamskyddad polymer
Kabelform	Rund
Märkexempel	ACEFLEX Pure E Path 5G6 D-s2d2a1 0,6/1kV Prysmian

Brand och kemiska egenskaper

Halogenfri	Ja (IEC/EN 60754-1/2)
Rökfattig	I enlighet med IEC/EN 61034-2
Rökfattig (enligt EN 61034-2)	Ja
Rökfattig (enligt IEC 61034-2)	Ja
Brandspridning och värmeutveckling (enl. EN 13501-6)	Dca
Rökutveckling (enl. EN 13501-6)	s2
Brinnande droppar (enl. EN 13501-6)	d2
Syrahalt (enl. EN 13501-6)	a1

Datablad

Standard	IEC 60502-1
Standard	UNE 21123 Part 4
