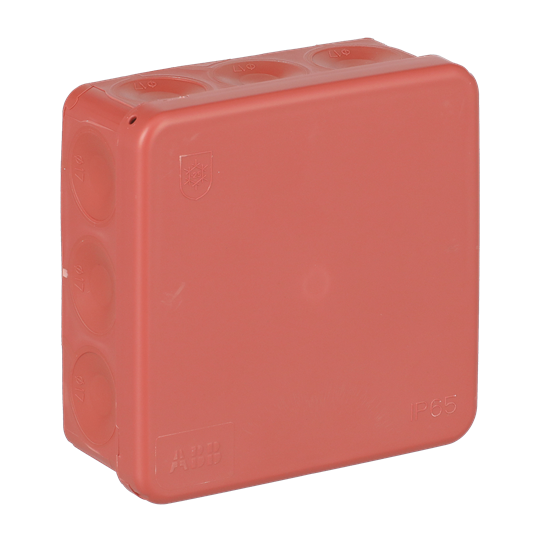

Kopplingsdosa IP65, utanpåliggande, 2,5mm², 500V, 86 x 86 mm, röd

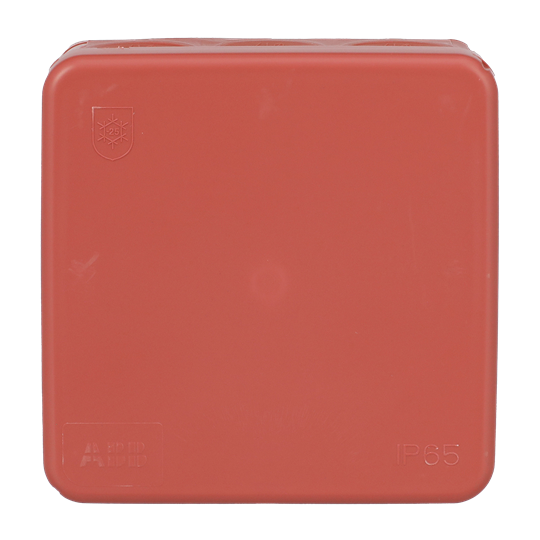

Kopplingsdosa IP65, utanpåliggande, 2,5mm², 500V, 86 x 86 mm, röd – Bild 2 av 6

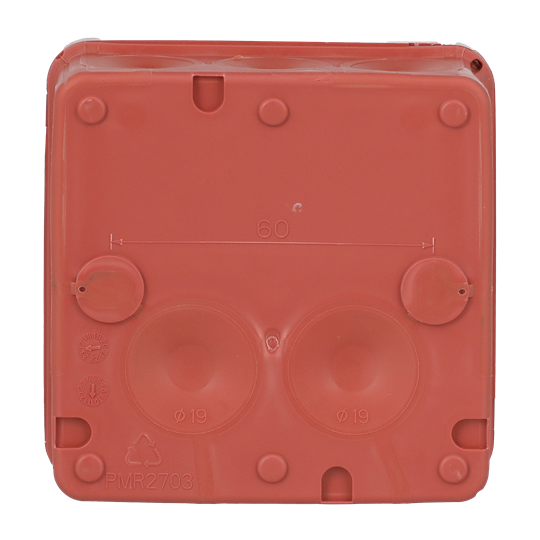

Kopplingsdosa IP65, utanpåliggande, 2,5mm², 500V, 86 x 86 mm, röd – Bild 3 av 6

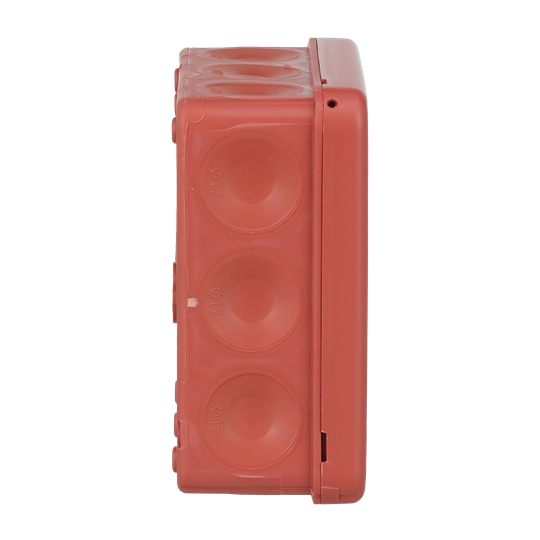

Kopplingsdosa IP65, utanpåliggande, 2,5mm², 500V, 86 x 86 mm, röd – Bild 4 av 6

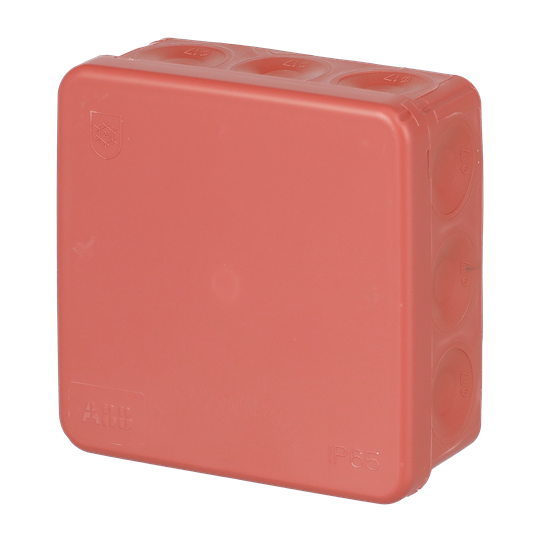

Kopplingsdosa IP65, utanpåliggande, 2,5mm², 500V, 86 x 86 mm, röd – Bild 5 av 6

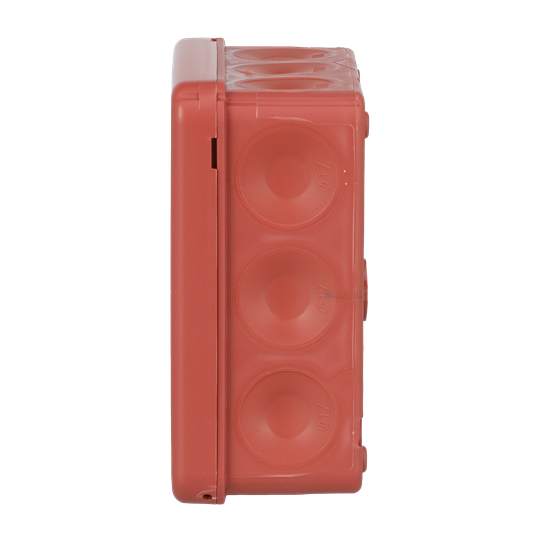

Kopplingsdosa IP65, utanpåliggande, 2,5mm², 500V, 86 x 86 mm, röd – Bild 6 av 6

1 / 6

Kopplingsdosa IP65, utanpåliggande, 2,5mm², 500V, 86 x 86 mm, röd

Name: Kopplingsdosa IP65, utanpåliggande, 2,5mm², 500V, 86 x 86 mm, röd
Brand: ABB
SKU: 2TKA00001563

Kopplingsdosa IP65, utanpåliggande, 2,5mm², 500V, 86 x 86 mm, röd från ABB finns hos 3 elgrossister på Voltimum SE, inklusive Sonepar, Rexel och Solar. Den finns för närvarande i lager hos alla.

Den kvadratiska anslutningsboxen AP9R (2,5 mm², 500V) är utrustad med 10 membrankabelanslutningar för kablar upp till Ø 17 mm i sidorna, och två i botten för kablar upp till Ø 19 mm. Kablarna är lätta att ansluta genom att helt enkelt trycka in de avfasade ändarna genom inloppen. Dosan stängs med ett tryck på varje hörn på locket (snap-on). Vid behov öppnas locket genom att lätt vrida med en skruvmejsel under kanten. Lådan kan förses med dragavlastningar AS9.10, AS9, AS9.1 och AS9.3, som passar för Ø 6 - 15,5 mm kabel. VDE-godkänd. Monteringstemperatur -25 ... + 60° C. Tillverkad av halogenfritt och UV-stabiliserat återvunnet material (IEC/61249-2-21)

Produktidentifierare

SKU: 2TKA00001563

EAN: 6438199003184

E-nummer: 1438438

GTIN: 6438199003184

MPN: AP9R

Kategorier

14 - Rör, dosor, förskruvningar och brandskydd Apparat- och kopplingsdosor infälld Installationsmateriel (11-15, 17, 18)

ETIM-grupp

Förbindningsmateriel (el)

Specifikationer

Djup	86 mm
Form	Kvadrat
Bredd	86 mm
Färg	Röd
Colour	Red [7576]
Längd	39.000 mm
Weight	66 g
Gjutbar	nej
Ytskydd	Obehandlad
Diameter	-
Material	Plast
Dimensions	86x86x39 mm
Halogenfri	ja
Plomberbar	ja
Wire range	2.5 mm²
Antal intag	14
Colour code	RAL3000 [7533]
Utrustad med	Ingen
Rated voltage	500 V
Max. ledararea	-
Enclosure class	IP65 [7498]
För Ex-zon gas	-
Monteringsmetod	Universal
För Ex-zon damm	-
Ihopkopplingsbar	nej
Med avskärmning	nej
Väderbeständig	ja
För rördiameter	-
Ingång bakifrån	ja
Modell/Utförande	Kopplingsdosa
Skyddsnivå (NEMA)	-
Kapslingsklass (IP)	IP65
Gjutmassa medföljer	nej
Montering i jord/mark	nej
Operating temperature	-25 … 60 °C
Utförande lock/kåpa	Blindlock
Drifttemperaturområde	-25 - 60 °C
Montering under vatten	nej
Transparent lock/kåpa	nej
Fastsättning lock/kåpa	Fastsnäppt
Explosionstestat utförande	nej
Nominell isolationsspänning	500 V
Typ av kapslingsgenomföring	-
Elektrisk funktionalitet (Circuit integrity) vid brand	-
