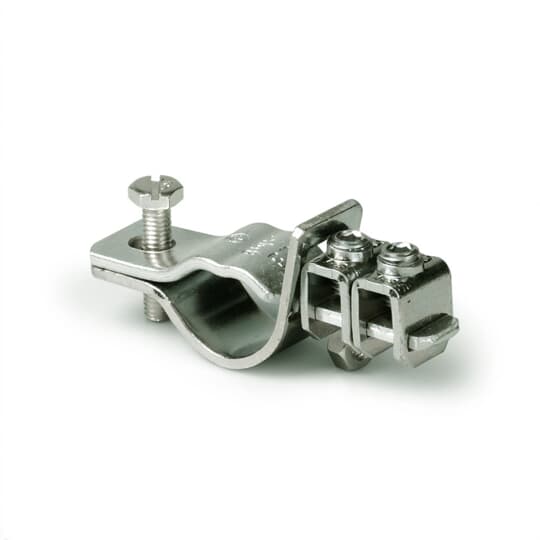

Jordningsklämma för rördisameter 8 - 28mm
Jordningsklämma för rördisameter 8 - 28mm
Jordningsklämma för rördisameter 8 - 28mm från ABB finns hos 2 elgrossister på Voltimum SE, inklusive Rexel och Solar. Den finns för närvarande i lager hos 1 av dem.
AM8-jordningskontaktdonet används för att ansluta jordningsledare till olika slag av rörledningar. AM8 ansluts till cylindriska delar med diametrar på 8-28 mm. Kontaktdonet har två skruvpelarterminaler som tar emot ledningsstorlekar mellan 4-35 mm². Ledningsskenan är tillverkad av förtennat koppar och resten av delarna av galvaniserat stål. Pelarterminalskruvarna dras åt till 6,0 Nm med ett Hex 4-verktyg och ledningens skalningslängd är 15 mm. Spännbandsbulten har ett slitsat sexkanthuvud som drags åt med 10 mm skruvnyckel eller skruvmejsel (SL). Åtdragningsmomentet för bulten är 3,0 Nm.
Produktidentifierare
SKU: 2TKA110008G1
EAN: 6410019130478
E-nummer: 0681016
GTIN: 6410019130478
MPN: AM8
Specifikationer
| Ytskydd | - |
| Material | - |
| Antal ledare | 2 |
| Minsta spännområde tum | - |
| Diameter anslutningsledare | |
| Största spännområde tum | - |
| Klämområde/fastspänningsområde | 8 - 28 mm |
Dokument
Deeplink product page
Deeplink REACH
9AKK106713A4633_en_PDF_D_REACH _ SCIP Product Declaration.pdf
Dimensioned drawing
9AKK108469A9148_enfisv_PDF_A_Dimension Diagram (.PDF) _XX_ AM8.pdf
Product data sheet
Declaration RoHS
9AKK106713A4634_en_PDF_E_RoHS Product Declaration Wiring Accessories.pdf
Declaration DOC CE (Declaration of conformity CE)
