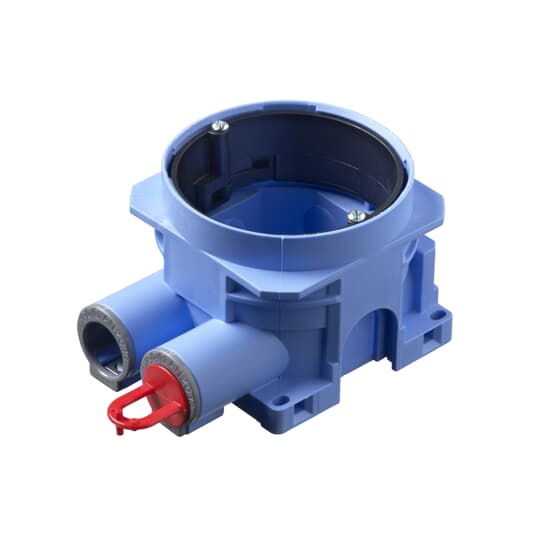

Apparatdosa, steglöst justerbar 13 - 27 mm 2-fasta stutsar 16/20mm. (EI30/EI60)

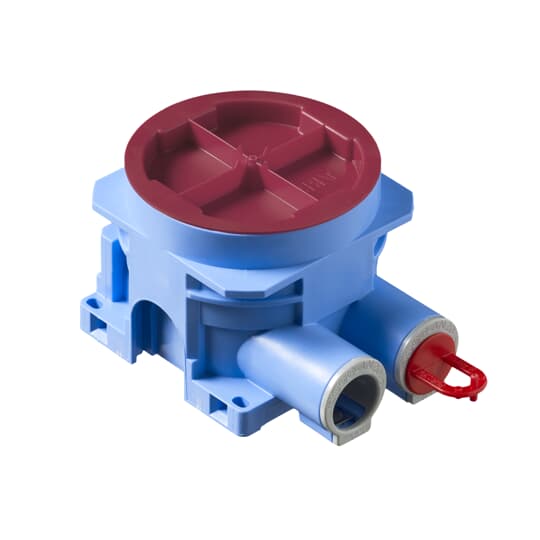

Apparatdosa, steglöst justerbar 13 - 27 mm 2-fasta stutsar 16/20mm. (EI30/EI60) – Bild 2 av 6

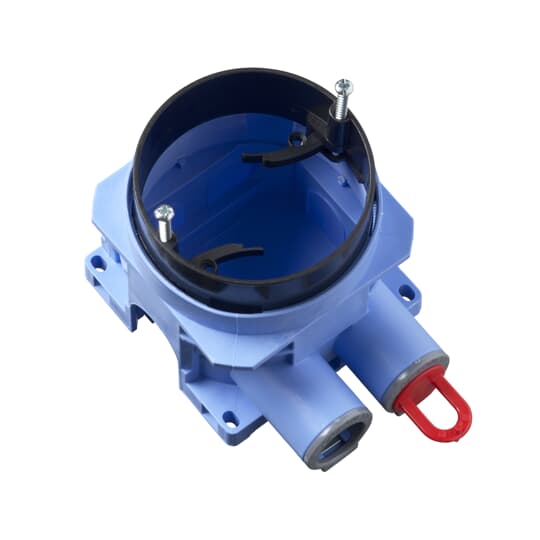

Apparatdosa, steglöst justerbar 13 - 27 mm 2-fasta stutsar 16/20mm. (EI30/EI60) – Bild 3 av 6

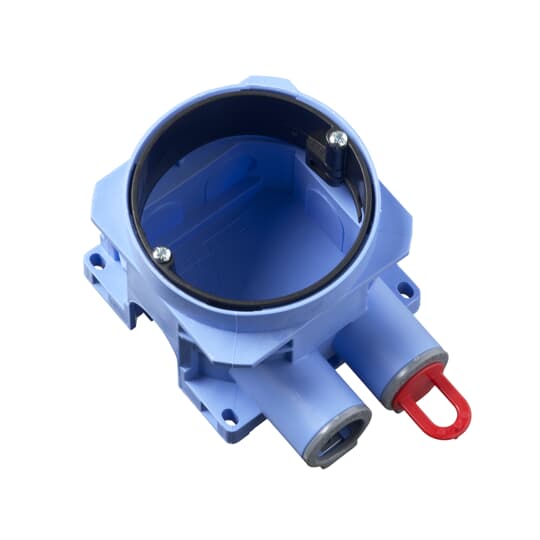

Apparatdosa, steglöst justerbar 13 - 27 mm 2-fasta stutsar 16/20mm. (EI30/EI60) – Bild 4 av 6

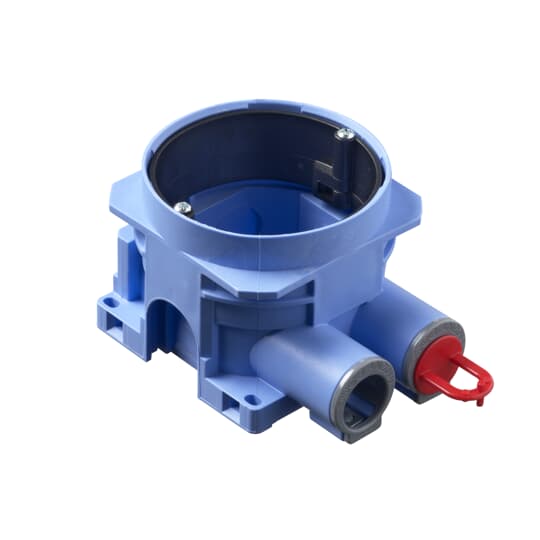

Apparatdosa, steglöst justerbar 13 - 27 mm 2-fasta stutsar 16/20mm. (EI30/EI60) – Bild 5 av 6

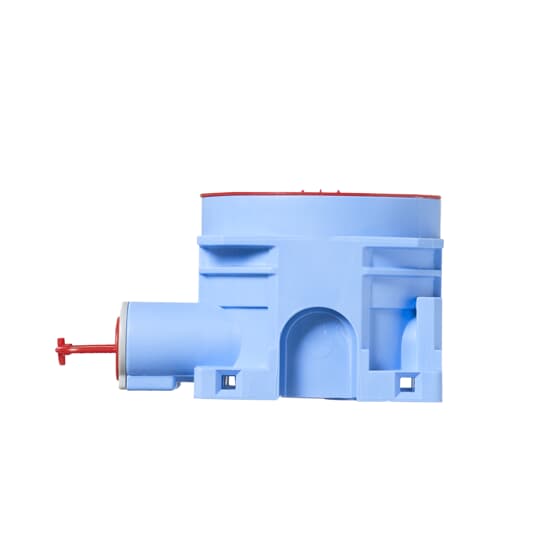

Apparatdosa, steglöst justerbar 13 - 27 mm 2-fasta stutsar 16/20mm. (EI30/EI60) – Bild 6 av 6

1 / 6

Apparatdosa, steglöst justerbar 13 - 27 mm 2-fasta stutsar 16/20mm. (EI30/EI60)

Name: Apparatdosa, steglöst justerbar 13 - 27 mm 2-fasta stutsar 16/20mm. (EI30/EI60)
Brand: ABB
SKU: 2TKA00003511

Apparatdosa, steglöst justerbar 13 - 27 mm 2-fasta stutsar 16/20mm. (EI30/EI60) från ABB finns hos 3 elgrossister på Voltimum SE, inklusive Sonepar, Rexel och Solar. Den finns för närvarande i lager hos alla.

Dosan innehåller en roterande, steglöst justerbar monteringsring som möjliggör installation i skivor med en tjocklek på 13-27 mm. Vid montage använd dosfräs T70 med diameter 74mm. Installationsdjupet i dosan är min 55 mm och den totala höjden 58-72 mm. Monteringsringen kan lutas 0-4º. Apparatdosan har två öppnade fasta stutsar för 16/20 mm rör varav en tätat med dosutloppstopp. Dessutom finns fyra utbrytningar på sidorna och två i botten av dosan. Skruvavståndet är cc 60 mm. Tillverkad av halogenfritt material (IEC / 61249-2-21) och uppfyller kraven i glödtrådstestet enligt standard IEC / EN60670: 2005 (850 °C). Dosan går att montera i brandklassade väggar EI30/EI60. Se instruktion.

Produktidentifierare

SKU: 2TKA00003511

EAN: 6438199005027

E-nummer: 1420117

GTIN: 6438199005027

MPN: AU5.6

Kategorier

Installationsmateriel (11-15, 17, 18) 18 - Strömställare och vägguttag Golvuttag

ETIM-grupp

Förbindningsmateriel (el)

Specifikationer

Djup
Form	Rund
Bredd	71.000 mm
Färg	Blå
Längd	71 mm
Ytskydd	Obehandlad
Diameter	71 mm
Material	Plast
Vindtät	nej
Halogenfri	ja
Plomberbar	nej
Antal intag	2
Med skruvar	ja
Kopplingsbar	ja
Rörlåsning	ja
Utrustad med	Ingen
Max. ledararea	-
Invändigt djup	55 mm
Med skiljevägg	-
Monteringsmetod	Infällt montage
Studs/Munstycke	-
For plastic pipe	Ø16/20mm [7524]
Konstruktionstyp	Övrigt
Med avskärmning	nej
För rördiameter	16/20 mm
Ingång bakifrån	ja
Modell/Utförande	Enkel
Operating voltage	400 V
Rörlås, tillval	nej
Skyddsnivå (NEMA)	-
Kapslingsklass (IP)	IP44
Specialtillämpning	Ingen
Lägesfixerad klämma	nej
Operating temperature	-20 … 60 °C
Utförande lock/kåpa	Konstruktionsskyddskåpa/-lock
Antal poler i klämman	0
Transparent lock/kåpa	nej
Apparatens fastsättning	Skruvning
Fastsättning lock/kåpa	Fastsnäppt
För antal apparatinsatser	1
Krok för armaturmontering	nej
Lämplig för kabeldiameter
Utrustad med roterande ring	nej
Antal medföljande genomföringar	0
Lämplig för vägg-/skivtjocklek
Antal justerbara apparatinfästningar	-
Antal ej justerbara apparatinfästningar	-
Kapslingsgenomföring via studs, tillval	ja
Kapslingsgenomföring via utbrytningsöppning	ja
Kapslingsgenomföring via stegmembran, tillval	nej
Elektrisk funktionalitet (Circuit integrity) vid brand	-
Kapslingsgenomföring via förseglingsmembran, tillval	nej
