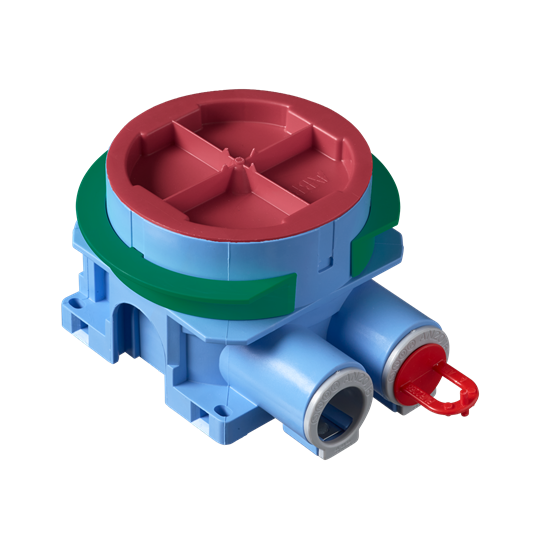

Apparatdosa med steglöst justerbar ring för 12 - 40 mm skiva. 2 fasta stutsar 16/20mm.

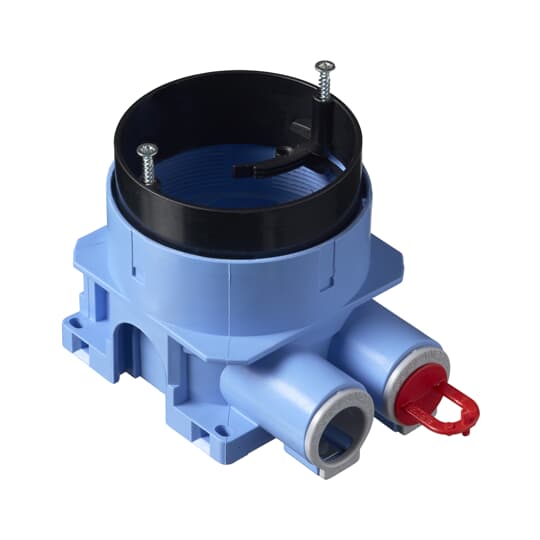

Apparatdosa med steglöst justerbar ring för 12 - 40 mm skiva. 2 fasta stutsar 16/20mm. – Bild 2 av 3

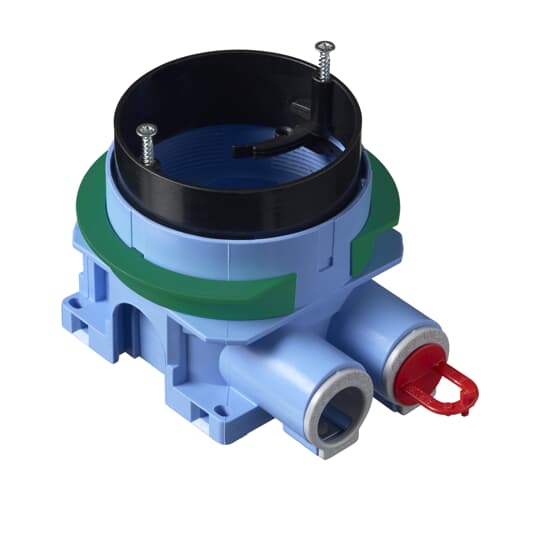

Apparatdosa med steglöst justerbar ring för 12 - 40 mm skiva. 2 fasta stutsar 16/20mm. – Bild 3 av 3

1 / 3

Apparatdosa med steglöst justerbar ring för 12 - 40 mm skiva. 2 fasta stutsar 16/20mm.

Name: Apparatdosa med steglöst justerbar ring för 12 - 40 mm skiva. 2 fasta stutsar 16/20mm.
Brand: ABB
SKU: 2TKA00004282

Apparatdosa med steglöst justerbar ring för 12 - 40 mm skiva. 2 fasta stutsar 16/20mm. från ABB finns hos 3 elgrossister på Voltimum SE, inklusive Sonepar, Rexel och Solar. Den finns för närvarande i lager hos alla.

Apparatdosan har en roterande steglöst justerbar fästring som möjliggör installation i skivväggar med en tjocklek på 12-40 mm. Skruvavstånd är cc 60mm. Den gröna adapterringen, som levereras med dosan, används i väggar med enkelgips (12-13 mm). Ringen avlägsnas i vägg med dubbelgips (24-26 mm). I väggar med tre skivor eller två skivor samt kakel, lyfts förhöjningsringen till erforderlig djup. Dosan har två fasta inlopp, båda är öppna (en förseglad med ett utlopps stopp) och båda inloppen är utrustade med en låsanordning i metall för säker låsning av VP-rör och flexi-slang. Båda inloppen har diameter 16/20 mm . Förhöjningsringen kan även lutas 0-4º. Tillverkad av halogenfritt material (IEC / 61249-2-21) och uppfyller kraven i glödtrådstest enligt standarden IEC / EN60670: 2005 (850 ° C).

Produktidentifierare

SKU: 2TKA00004282

EAN: 6438199008165

E-nummer: 1420557

GTIN: 6438199008165

MPN: AU60.10

Kategorier

Installationsmateriel (11-15, 17, 18) 14 - Rör, dosor, förskruvningar och brandskydd Apparat- och kopplingsdosor infälld

ETIM-grupp

Förbindningsmateriel (el)

Specifikationer

Djup
Form	Rund
Bredd	71.000 mm
Färg	Blå
Längd	71.000 mm
Ytskydd	Obehandlad
Diameter	71 mm
Material	Plast
Vindtät	nej
Halogenfri	ja
Plomberbar	nej
Antal intag	9
Med skruvar	ja
Kopplingsbar	ja
Rörlåsning	ja
Utrustad med	Ingen
Rated voltage	400 V
Max. ledararea	-
Invändigt djup	54 mm
Med skiljevägg	-
Monteringsmetod	Övrigt
Studs/Munstycke	-
For plastic pipe	Ø16/20mm [7524]
Konstruktionstyp	Övrigt
Med avskärmning	nej
För rördiameter	16/20 mm
Ingång bakifrån	ja
Modell/Utförande	Enkel
Rörlås, tillval	nej
Skyddsnivå (NEMA)	-
Kapslingsklass (IP)	IP3X
Specialtillämpning	Ingen
Lägesfixerad klämma	nej
Operating temperature	-25 … 60 °C
Utförande lock/kåpa	Konstruktionsskyddskåpa/-lock
Antal poler i klämman	-
Transparent lock/kåpa	nej
Apparatens fastsättning	Skruvning
Fastsättning lock/kåpa	Fastsnäppt
För antal apparatinsatser	1
Krok för armaturmontering	nej
Lämplig för kabeldiameter
Utrustad med roterande ring	ja
Antal medföljande genomföringar	2
Lämplig för vägg-/skivtjocklek
Antal justerbara apparatinfästningar	-
Antal ej justerbara apparatinfästningar	-
Kapslingsgenomföring via studs, tillval	ja
Kapslingsgenomföring via utbrytningsöppning	ja
Kapslingsgenomföring via stegmembran, tillval	nej
Elektrisk funktionalitet (Circuit integrity) vid brand	-
Kapslingsgenomföring via förseglingsmembran, tillval	nej
