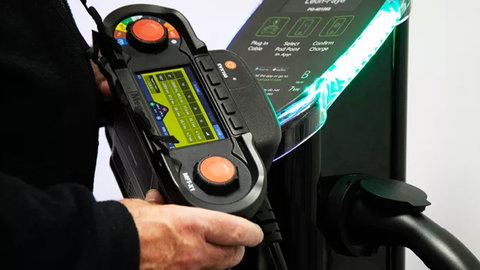

Att testa laddpunkter för elfordon borde vara enkelt – men i praktiken är det ofta mer komplicerat än det behöver vara. Här visar vi ett mer praktiskt arbetssätt med EVX100 laddpunktsadapter och MFT-X1 multifunktionstestare.
Onödigt krångel i vardagen
Jordfelsbrytare som löser ut, CP-tillstånd som missas, laddare som inte återställer – och plötsligt går tiden till att springa fram och tillbaka till elcentralen.
I den här artikeln tittar vi på ett mer effektivt arbetssätt med EVX100 och MFT-X1, baserat på erfarenheter från verkliga installationer. Installatören James Cripps från J.C. Electrical använde utrustningen direkt på plats – utan någon tidigare utbildning, bara med utrustningen och uppgiften.
Enkel uppkoppling – utan kabeltrassel
Med EVX100 slipper du manuella vred, extra enheter och lösa kablar. Den ansluts direkt till MFT-X1 och kopplas till laddpunkten via en enda Typ 2-kabel.
”Det som verkligen sticker ut är hur enkelt det är. Det är bara en kabel – inga kablar som hänger överallt. Den kopplas direkt till instrumentet och är lätt att använda. Du behöver inte hålla på och ändra inställningar. Du kopplar in, väljer RCD eller Zs och trycker på start. För någon som gör detta dagligen sparar det mycket tid.”
– James Cripps, J.C. Electrical
När instrumentet startas känner MFT-X1 automatiskt av EVX100 och aktiverar EV-menyn. CP-sekvensen (A > B > C) körs automatiskt utan behov av manuella inställningar.
Visuell kontroll och beteende hos laddaren
Innan testning genomförs de vanliga visuella kontrollerna: kabeldragning, brytarens position, märkning och jordning.
Vid anslutning blinkar LED-lampan på EVX100 gult – vänta tills den slutar innan du startar testet. Vissa laddare kräver en kort fördröjning eller att ”Starta laddning” aktiveras manuellt för att gå vidare till rätt tillstånd.
På instrumentets display visas löpande information, såsom CP-status, spänningar och – vid trefasinstallation – fasföljd.
Genomför tester utan onödigt spring
Med EVX100 och MFT-X1 kan de flesta tester utföras direkt från ett och samma gränssnitt:
Slingimpedans (L–PE, L–N, L–L) med 2- och 3-ledarmätning
Isolationsprovning och spänningsfall
Test av jordfelsbrytare (RCD) och RDC-DD med EV-anpassade sekvenser
PE-felidentifiering och simulering av CP-fel
Om en RCD eller RDC löser ut kör EVX100 automatiskt en återställningssekvens tills laddaren är tillbaka i normalt läge – utan att du behöver gå tillbaka till centralen.
Att tänka på
Laddaren svarar inte? Vissa kräver tid för initialisering eller manuell start
PE-fel före test? En säkerhetsfunktion som pausar testet automatiskt
Val av skydd?
- EV A/RDC för 6 mA RDC-DD + typ A RCD
- EV A/B för test av enbart typ B RCD
Spara resultat direkt
Alla resultat överförs automatiskt till CertSuite, vilket minskar administrationen. Via Bluetooth sker överföringen snabbt, och dokumentationen är i stort sett klar redan när jobbet avslutas.
Vill du veta mer?
En nedladdningsbar guide innehåller:
Testflöden och skärmbilder
CP-tillstånd och beteende
Test av RCD och RDC
Hantering av PE-fel
Tips för återställning av laddare
Perfekt att spara i mobilen eller servicebilen som snabb referens ute på site.
