Loopimpedansmätning är en del av varje elektrikers arbete. Den säkerställer personskyddet och att installationer uppfyller gällande installationsregler. Men det finns ett återkommande problem – RCD uplift. Om du någon gång har testat en krets och fått högre värden än förväntat, är sannolikheten stor att det berott på uplift. Här förklarar vi vad RCD uplift är, varför det spelar roll och hur Meggers True Loop®-teknik tar bort problemet – så att du kan fokusera på jobbet.
Vad är RCD uplift?
RCD uplift uppstår när en loopmätning visar ett högre värde än förväntat enbart på grund av att det finns en jordfelsbrytare (RCD) eller en RCBO i kretsen.
Vid en loopmätning utan frånkoppling (non-trip) applicerar instrumentet en låg ström för att undvika att jordfelsbrytaren löser ut. Denna ström interagerar dock med RCD:ns magnetspole.
Istället för att fungera som en enkel ledare tillför spolen en extra resistans till mätningen.
Instrumentet kan inte skilja på kretsens verkliga impedans och den extra resistansen från spolen – därför slås de ihop i slutresultatet.
Exempel:
Verklig kretsimpedans = 0,7 Ω
RCD-spolen tillför = 0,5 Ω
Instrumentet visar = 1,2 Ω
På papperet överskrider detta gränsvärdet på 1,1 Ω enligt installationsreglerna – trots att installationen i själva verket är korrekt.
Eftersom olika RCD:er beter sig olika kan uplift uppstå vid ett jobb men inte vid nästa. Denna oförutsägbarhet är det som gör problemet så frustrerande.
Varför spelar RCD uplift roll?
Säkerhet
Loopimpedansen (Zs) används för att beräkna den prospektiva felströmmen (PFC).
Om Zs verkar för hög, ser PFC ut att vara för låg. Det kan leda till att du tror att en säkring löser ut i tid – när den i själva verket kanske inte gör det.
Regeluppfyllelse
Felaktigt höga värden kan göra att kretsar ser ut att överskrida gränsvärdena i installationsreglerna. Resultatet blir ett “underkänt” på en i grunden säker installation. Vid ommätning kan ett annat resultat erhållas, vilket gör dokumentation och godkännande svårare.
Tid
Att jaga felaktiga underkännanden kostar tid. Elektriker går ofta igenom kopplingar eller upprepar tester flera gånger, bara för att senare inse att uplift var orsaken. Den tiden får man inte tillbaka.
Lösningen: Meggers True Loop®-teknik

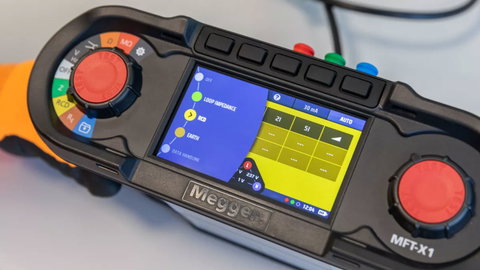

Megger utvecklade True Loop®-tekniken för att eliminera uplift ur mätningen. Den är integrerad i instrument som MFT-X1.
Så fungerar den: instrumentet utför en vanlig non-trip loopmätning, men använder en mer avancerad mätteknik som kan identifiera resistansen från RCD-spolen. Denna “extra” resistans tas bort från resultatet.
Det värde som visas är kretsens verkliga loopimpedans – varken mer eller mindre.
Trygghet med Confidence Meter®
MFT-X1 är också utrustad med Confidence Meter®.
När störningar eller uplift gör att avläsningen varierar visas en båge på skärmen. När mätningen stabiliseras sluts bågen tills den blir en punkt.
Detta är signalen att värdet är stabilt, korrekt och pålitligt.
Vad innebär det för dig?
Noggranna resultat – Inga fler falska underkännanden på grund av uplift
Konsekventa mätvärden – Tillförlitliga resultat oavsett krets eller utrustning
Mindre tidsförlust – Slipp onödiga ommätningar och felsökning
Säkrare installationer – Tillförlitliga beräkningar som säkerställer att skydd fungerar korrekt
Sammanfattning
RCD uplift har varit ett problem för elektriker i många år. Det har kostat tid, lett till felaktiga testresultat och skapat osäkerhet kring säkerhet.
Med True Loop® är det problemet löst.
Exakta loopmätningar, inga falska underkännanden – bara tillförlitliga resultat du kan lita på.
