Loopimpedansprovning är en del av varje elektrikers arbete. Den skyddar människor och säkerställer att installationer uppfyller gällande elinstallationsregler. Men det finns ett återkommande problem – RCD-påverkan.
Om du någon gång har testat en krets och fått högre värden än förväntat, är chansen stor att RCD påverkan (uplift) var orsaken.
Här är vad RCD påverkan är, varför den spelar roll och hur Meggers True Loop® teknik tar bort problemet – så att du kan fokusera på jobbet.
Vad är RCD påverkan?
RCD påverkan uppstår när ett loopimpedansprov visar ett högre värde än förväntat, helt enkelt för att det finns en RCD (jordfelsbrytare) eller RCBO i kretsen.
Vid ett loopprov utan frånslag applicerar testinstrumentet en liten ström för att undvika att RCD:n löser ut. Men denna ström interagerar med RCD:ns magnetspole. I stället för att fungera som en enkel ledare tillför spolen ett eget motstånd i mätningen.
Testinstrumentet kan inte skilja mellan kretsens verkliga impedans och det extra motståndet från spolen – så allt räknas ihop till ett enda värde.
Exempel:
Verklig kretsimpedans = 0,7 Ω
RCD spolen tillför = 0,5 Ω
Visat värde = 1,2 Ω
På papperet överskrider detta gränsen på 1,1 Ω enligt elinstallationsreglerna, trots att installationen i verkligheten är helt korrekt.
Och eftersom inte alla RCD:er beter sig likadant kan påverkan synas på ett jobb – men inte på nästa. Det är just denna oförutsägbarhet som gör problemet så frustrerande.
Varför är RCD påverkan ett problem?
Säkerhet
Loopimpedans (Zs) används för att beräkna förväntad felström (PFC). Om Zs ser för hög ut, ser PFC för låg ut. Det kan få dig att tro att ett skydd kommer att lösa ut i tid – trots att det i verkligheten kanske inte gör det.
Efterlevnad
Felaktigt höga mätvärden kan göra att kretsar hamnar utanför gränsvärdena i elinstallationsreglerna. Resultatet blir ett ”underkänt” på en fullt säker installation. Kör testet igen – och du kan få ett annat värde. Den inkonsekvensen gör slutkontroll och godkännande besvärligt.
Tidsåtgång
Att jaga falska fel tar timmar. Elektriker går ofta igenom anslutningar eller testar samma kretsar om och om igen, bara för att till slut inse att det var RCD påverkan som låg bakom. Tid du aldrig får tillbaka.
Lösningen: Meggers True Loop® teknik

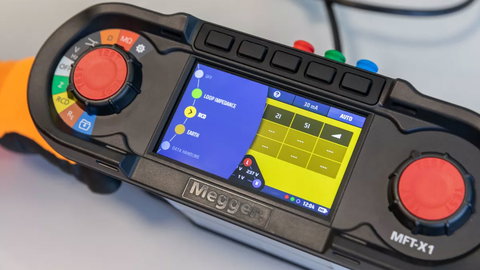

Megger har utvecklat True Loop® teknik för att ta bort RCD påverkan ur mätningen. Tekniken är inbyggd i testinstrument som MFT X1.
Så fungerar det: testaren utför loopprovet utan frånslag som vanligt, men använder en smartare mätteknik som kan identifiera den resistans som kommer från RCD spolen. Det ”extra” motståndet tas bort från resultatet.
Det värde du ser på skärmen är den verkliga loopimpedansen i kretsen – varken mer eller mindre.
Trygghet med Confidence Meter®
MFT X1 är också utrustad med Confidence Meter®.
När brus eller påverkan gör att mätvärdet varierar visas en båge på skärmen. Allt eftersom instrumentet förfinar mätningen sluter sig bågen tills den blir en enda punkt.
Det är din signal – värdet är stabilt, korrekt och går att lita på.
Vad betyder det för dig?
Exakta resultat – inga fler falska underkännanden orsakade av RCD påverkan
Konsekventa mätningar – tillförlitliga värden oavsett krets eller skydd
Mindre bortslösad tid – slipp onödiga omtester och felsökning
Säkrare installationer – felströmsberäkningar du kan lita på, som visar att skydden löser ut när de ska
Sammanfattning
RCD påverkan har ställt till det för elektriker i åratal. Förlorad tid, underkända tester och frågetecken kring säkerhet. Med True Loop® är det problemet löst.
Exakta loopmätningar, inga falska fel – bara korrekta resultat som du kan lita på.
