Lär dig varför låg impedansmätning är svårt, vad som kan påverka dina avläsningar och hur True Loop®-teknik med Confidence Meter® gör det enkelt.
Har du någon gång mätt låg impedans nära matningskällan vet du att det inte alltid är helt enkelt. Nära transformatorn finns mer brus, mer störningar och fler faktorer som kan få ditt instrument att visa instabila värden. I stället för ett stabilt värde får du siffror som hoppar och aldrig riktigt stabiliserar sig – vilket kan innebära risker för både säkerhet och regeluppfyllelse.
Den här artikeln reder ut begreppen. Här förklaras varför låg impedansmätning är utmanande, vad som kan påverka dina avläsningar och hur Meggers True Loop®-teknik med Confidence Meter® gör det enkelt.
Varför korrekt låg impedans är viktigt
Låg slingimpedans innebär hög felström. Det är det som gör att en säkring eller brytare löser ut tillräckligt snabbt för att skydda människor och utrustning.
Om ditt mätvärde är fel – till exempel på grund av störningar eller fel instrument – blir även beräkningen av felström felaktig. Väljer du fel skydd kan det leda till oönskade frånslag, skador på utrustning eller i värsta fall en allvarlig säkerhetsrisk. Exakta mätvärden säkerställer också att du uppfyller gällande regler, så att din dokumentation håller utan onödig stress.
Mätning nära matningskällan: Vad stör?
Elektriskt brus
Nära transformatorn är kretsarna fyllda med brus – övertoner, spikar och varierande laster. Instrument som använder låga testströmmar är särskilt känsliga. Resultatet? Värden som aldrig stabiliserar sig.
RCD-påverkan (uplift)
Om kretsen innehåller en jordfelsbrytare (RCD/RCBO) kan vissa instrument tolka dess interna resistans som en del av slingan. Det ger ett högre mätvärde trots att installationen är korrekt. Det är ingen verklig felindikering – utan en påverkan som kallas uplift.
Dolda kostnader med felaktiga mätningar
Fel val av skydd → otillräckligt skydd eller oönskade frånslag
Underkänd dokumentation → säkra installationer kan se felaktiga ut
Tidsförlust → upprepade mätningar och osäkerhet i resultaten
Meggers lösning: True Loop® och Confidence Meter®

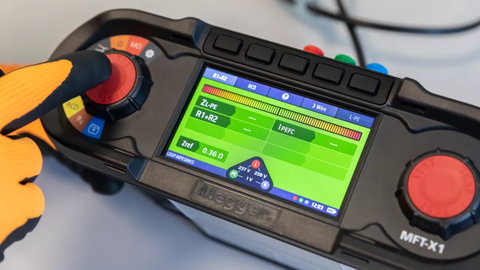

Megger har utvecklat True Loop®-teknik i instrument som MFT-X1 för att hantera dessa utmaningar.
Så fungerar True Loop®
Instrumentet utför ett stort antal snabba mätningar, filtrerar bort störningar och eliminerar påverkan från RCD. Resultatet är den verkliga slingimpedansen – inte en uppskattning, utan det faktiska värdet.
Confidence Meter®
Confidence Meter® ger en tydlig visuell indikator. Först visas en båge på skärmen medan mätningen pågår. När den samlas till en punkt vet du att värdet är stabilt. Ingen väntan, inga omtag – ett snabbt ögonkast räcker för att veta att du kan lita på resultatet.
Varför det är en game changer
Tillförlitliga resultat – Slipp jaga instabila mätvärden
Snabbare arbete – Ett säkert resultat direkt
Mindre krångel – Mindre tid på ommätningar och tveksamheter
Högre säkerhet – Tillförlitliga PFC-beräkningar och rätt dimensionerade skydd
Slutsats: Noggrannhet utan krångel
Låg impedansmätning behöver inte vara komplicerat. Med Meggers True Loop® och Confidence Meter® kan du filtrera bort störningar, eliminera felpåverkan och få tillförlitliga mätvärden – varje gång.
