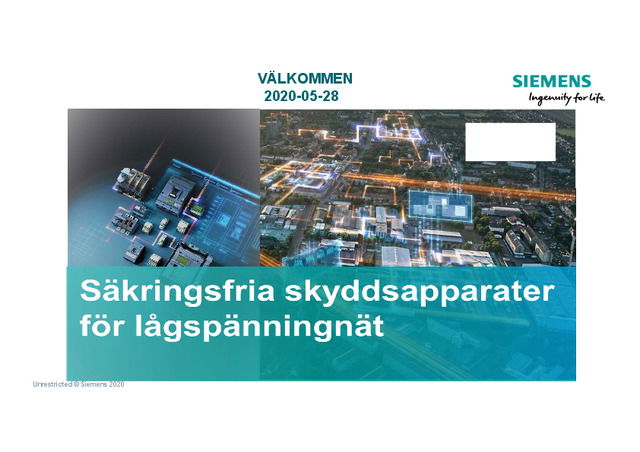

VÄLKOMMEN 2020-05-28 Unrestricted © Siemens 2020 Presentatör Johan Kårebäck Produktansvarig SENTRON SIEMENS AB Mölndal [email protected] Unrestricted © Siemens 2020 Varför använder vi skyddsapparater i utrustningar och fördelningar? Möjliga produktval • Skydda mot termisk påverkan • Skydda mot dynamisk påverkan Unrestricted © Siemens 2020 Överlast resp. kortslutningsström Möjliga fel Möjliga produktval Överbelastning Överström Övertemperatur Överlastström Kortslutningsström Termisk påverkan Dynamisk påverkan Unrestricted © Siemens 2020 Strömflöde Strömflöde genererar alltid värme Högre strömflöde genererar högre värme! Unrestricted © Siemens 2020 Page 5 31/3/2020 Control Panel Webinar Series Säkringsfria apparatens princip Tripping time t in s Överlastområde Kortslutningsområde 103 L-skydd, justerbart justerbart kortslutningskydd 102 101 Trippkarakteristik för ett bimetallskydd L-utlösare 100 Sekunder 10-1 Trippkarakteristik för ett kortslutningsskydd I - utlösare 10-2 I- utlösare, justerbart 10-3 Unrestricted © Siemens 2020 100 101 millisekunder10 2 x I Rated current 103 Säkringsfria apparatens princip Tripping time t in s Inget överlastskydd Kortslutningsområde 103 justerbar 102 101 100 10-1 10-2 I- utlösare, justerbart 10-3 Unrestricted © Siemens 2020 100 101 102 x I Rated current 103 3VA kortslutningsskydd utan överlastfunktion Starter protection MCCB (3VA) Instantaneous protection Contactor Functional switching Overload relay Overload protection Motor...
