Varför skyddsutjämning?
Voltimum
Varför skyddsutjämning?
Publicerad: 19 september 2011 · Kategori: Elseminarium
Ur dokumentet

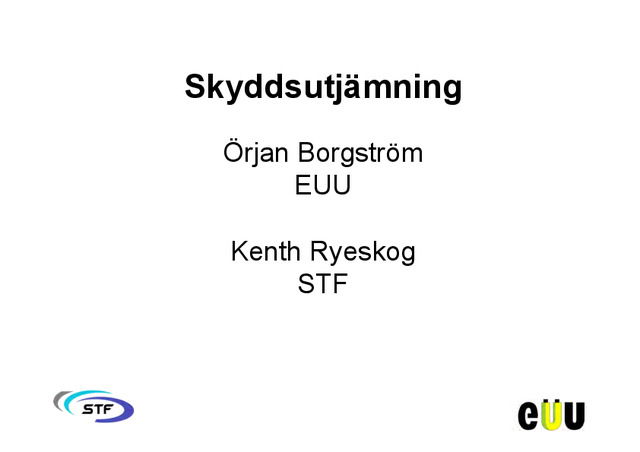

Skyddsutjämning Örjan Borgström EUU Kenth Ryeskog STF Nya definitioner Neutralpunkt Gruppcentral L1 L2 Belastning 230 V L3 Skyddsjordsledare Felskydd jordpunkt Fara Fara genom genom indirekt direkt beröring beröring Basskydd Skyddsledare är vi allihopa -ETALLTANKAR 3KYDDSJORDSLEDARE 0%. LEDARE 3KYDDSUTJËMNINGSLEDARE KOMPLETTERANDE SKYDDSUTJËMNING .EUTRALLEDARE . (UVUDJORDNINGSSKENA &UNKTIONSUTJËMNINGSLEDARE *ORDTAGSLEDARE *ORDTAG *ORDELEKTROD Rätt utförd jordning och skyddsutjämning (potentialutjämning) är grunden till ett väl fungerande system, både funktionsmässigt och elsäkerhetsmässigt Elsäkerheten kommer alltid i första hand. Skyddsjordning och potentialutjämning ska utföras noggrant, enligt föreskrifter och standard. Varför potentialutjämning? Reducera spänningarna mellan olika punkter i en anläggning • Skydd mot elchock • Skydda utrustning • Funktionssäkerhet krav på systemet All servis till samma punkt Data eller KTV-nät Åskskydd El Tele Lite kortfattade tankar? Utan belastning 232 V 0V 232 V B C L1 L2 L3 PEN E Avloppsledning 0V D 0V 230 V över lasten ~1 V fasledaren har i ex en resistens på 1 Ώ Med en ström på 1 A uppstår enl Ohms lag ett Spänningsfall på 1 V. Vi mäter då1 V 232 V A Lampan har en resistans på 230 Ώ. U = 1A*230Ώ C B L1 L2 L3 PEN E D Avloppsledning 1 V PEN-ledaren har resistansen 1Ώ Vilket medför ett spänningsfall på 1 v 1 V. Allt av metall som är anslutet mot skyddsjord i centralen kommer att erhålla samma potential mot ”nollpunkten”. Mellan PE och...
