Vanliga misstag vid dimensionering av lågspänningsanläggningar

Publicerad: 19 september 2011 · Kategori: Elseminarium

Ur dokumentet

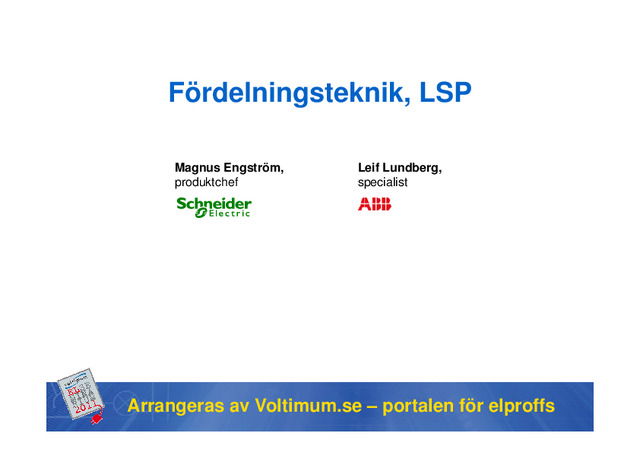

Frdelningsteknik, LSP Magnus Engstrm, produktchef Leif Lundberg, specialist Arrangeras av Voltimum.se portalen fr elproffs Snabbkurs i apparat- och ledningsdimensionering S undviker du de vanligaste misstagen Arrangeras av Voltimum.se portalen fr elproffs De vsentliga dimensioneringskraven Belastningsfrmga Kabeln mste klara belastningsstrmmen (tnk ven p vertoner i neutralledaren!) Valt skydd mste skydda kabeln mot verlast Ikmax Vanligtvis en stum 3-fasig kortslutningsstrm i ledningens brjan Valt kortslutningsskydd mste kunna bryta den hgsta strmmen Ikmin Vanligtvis ett fel Fas-N vid ledningens slut Kontrollera att valt skydd lser ut Arrangeras av Voltimum.se portalen fr elproffs De vsentliga dimensioneringskraven I2t Av skyddet genomslppt energi fr inte resultera i fr hg sluttemperatur p kabeln Selektiv frnkoppling Mste selektiv frnkoppling garanteras? Spnningsfall Vad r max spnningsfall? Skydd mot elchock Basskydd respektive felskydd? Frnkoppling innan personfara uppstr Arrangeras av Voltimum.se portalen fr elproffs De vsentliga dimensioneringskraven Spnningsfall enl. SS 436 40 00 utg. 2 525 Spnningsfallet i en abonnentanlggning br inte verstiga fljande vrden i frhllande till den nominella spnningen: I huvudledning frn servisskring till gruppcentral: Sammanlagt i huvudledning frn servisskring och gruppledning fr belysning och smapparater: Sammanlagt i huvudledning frn servisskring och gruppledning fr annat ndaml: 2% 3% 4% Anm: ref till SS 437 01 45 Arrangeras av...
