Publicerad: 19 september 2010
Kategori: Elseminarium
Kundvagn
.svg)
Tele och data ht 2010
Voltimum
Tele och data ht 2010
Publicerad: 19 september 2010 · Kategori: Elseminarium
Ur dokumentet

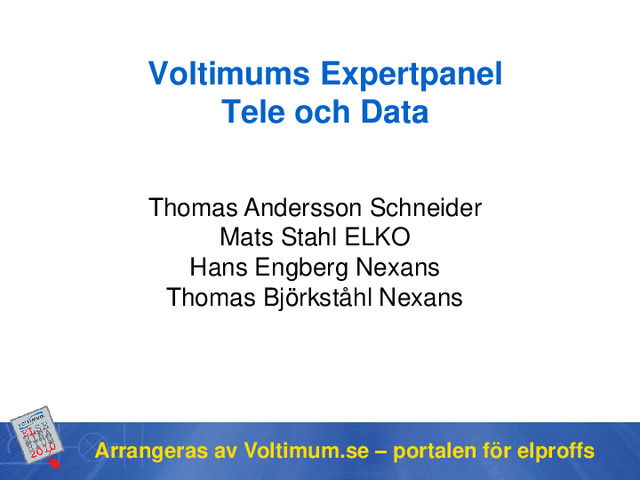

Voltimums Expertpanel Tele och Data Thomas Andersson Schneider Mats Stahl ELKO Hans Engberg Nexans Thomas Björkståhl Nexans Arrangeras av Voltimum.se – portalen för elproffs Kabelsystem och fiberkabel Ethernet för industriell kommunikation Arrangeras av Voltimum.se – portalen för elproffs Flamskyddsklasser enligt SS 424 14 75 • F1 – Inga krav på flamskydd – (PE-mantlade utomhuskablar som ej får förläggas inomhus) • F2 – IEC 60332-1 (Standard på alla inomhuskablar) • F3 – HD 605 S1, avsnitt 4.1.5 (Ex förläggning i kärnkraftverk) • F4A-C – IEC 60332-3-22--24 (Telia kräver F4C för installation i deras växlar) Arrangeras av Voltimum.se – portalen för elproffs Provning av flamskyddsegenskaper IEC 60332-1 (F2) • Utförs på ett enkelprov • Lågans appliceringstid: 60 sec (kabeldiam < 25 mm) • Krav: Brandspridning < 540 mm från nedre fästpunkt Arrangeras av Voltimum.se – portalen för elproffs Provning av flamskyddsegenskaper HD 605 S1, avsnitt 4.1.5 (F3) • Utförs på enkelprov vid kabel > 1 ledare • Bränntid ca 2-4 min beroende på kabeldiameter • Krav: Inga skador på de delar som ligger inom 300 mm från övre änden Arrangeras av Voltimum.se – portalen för elproffs Provning av flamskyddsegenskaper IEC 60332-3-22-24 (F4A-C) • Utförs på en kabelbunt som är fastmonterad på en stege • Utförs i en ugn, 1x2x4 meter • Lågans appliceringstid: 20 alt 40 minuter beroende kategori (Tele-kabel 20 minuter = F4C) • Krav: Skadad längd max 2,5 m Arrangeras av Voltimum.se – portalen för elproffs...
Öppna PDF:en
