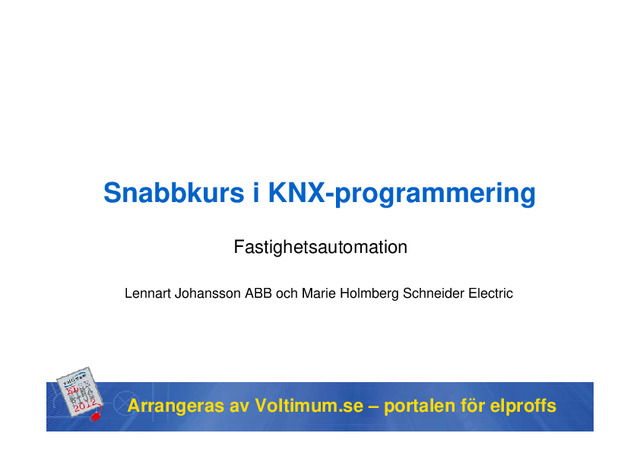

Snabbkurs i KNX-programmering
Voltimum
Snabbkurs i KNX-programmering
Publicerad: 22 augusti 2013 · Kategori: Elseminarium
Ur dokumentet
Snabbkurs i KNX-programmering Fastighetsautomation Lennart Johansson ABB och Marie Holmberg Schneider Electric Arrangeras av Voltimum.se – portalen för elproffs Uppbyggnad av ett KNX-system Tryckknappsgränssnitt Buss-kabel Tryckknapp Strömförsörjning Tryckknapp med rumsregulator Brytaktor Dimmeraktor Ställmotor Jalusiaktor 16A L1 L2 L3 N PE M Apparaterna kopplas samman via en busskabel. De olika belastningarna ansluts elektriskt direkt till aktorernas utgångar. Sensorernas utgångar och aktorernas ingångar sammanbinds via programmering i ETS. ETS programmeringsverktyg • Används för projektering, programmering, idrifttagning, felsökning och dokumentation. • Alla tillverkare som säljer godkända KNX-produkter har upprättat produktdatabaser som kan importeras i programmet. • Förutom en engångskostnad för ETSverktyget, är det inga extra kostnader för projektering och driftsättning. => Nu är det mer än 40 000 ETSlicenser sålda i 51 länder. www.knx.org Begrepp att känna till i ETS Vyer/Fönster • Projekt information • Produktkatalog • Byggnad • Gruppadresser • Apparater • Topologi ETS4 Terminologi • Gruppadresser (funktioner) • Objekt (kopplingar) • Fysisk adress (apparatens namn/identitet) Frågor? Lennart Johansson ABB och Marie Holmberg Schneider Electric
