Kabeldimensionering i praktiken
Voltimum
Kabeldimensionering i praktiken
Publicerad: 19 september 2012 · Kategori: Elseminarium
Ur dokumentet

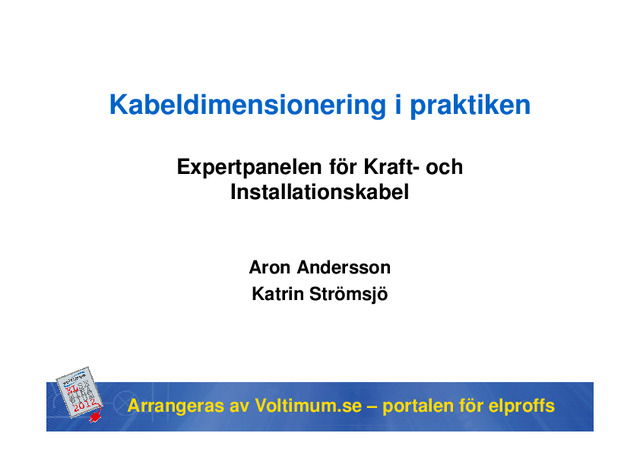

Kabeldimensionering i praktiken Expertpanelen för Kraft- och Installationskabel Aron Andersson Katrin Strömsjö Arrangeras av Voltimum.se – portalen för elproffs • Strömvärde på kabel • Spänningsfall • Utlösningsvillkor Arrangeras av Voltimum.se – portalen för elproffs • Utlösningsvillkor: • Skydd, säkring/dvärgbrytare • Förimpedans • Storlek på ledare • Kabellängd Arrangeras av Voltimum.se – portalen för elproffs • Spänningsfall: • Ledare • Area • Belastning (ampere) Arrangeras av Voltimum.se – portalen för elproffs Vad bestämmer strömvärdet? Arrangeras av Voltimum.se – portalen för elproffs Koppar 10 mm² Ledarmaterial Aluminium 16 mm² Arrangeras av Voltimum.se – portalen för elproffs Isolering? Material: •PVC (70 grader) •Halogenfritt (70 grader) •PEX (90 grader) Isoleringen har olika egenskaper •GUMMI Temperaturskillnader Arrangeras av Voltimum.se – portalen för elproffs Omgivningstemperaturen Förläggningssätt Arrangeras av Voltimum.se – portalen för elproffs Avkylning Energiförluster Arrangeras av Voltimum.se – portalen för elproffs Vad är en kabel? Resistans Watt Kapacitans Induktans Volt Ampere Arrangeras av Voltimum.se – portalen för elproffs 75 kW gles förläggning Arrangeras av Voltimum.se – portalen för elproffs 75 kW tät förläggning •Arrangeras av Voltimum.se – portalen för elproffs Sammanställning: Last: 108 A utnyttjad 50 % av tid. Förläggningssätt Kabel typ: Gles förläggning Tät förläggning stege stege AXQJ 3x50/15 AXQJ 3x95/29 Eco dimensionerad AXQJ 3x120/41...
Öppna PDF:en
