Publicerad: 19 september 2010 · Kategori: Elseminarium
Ur dokumentet

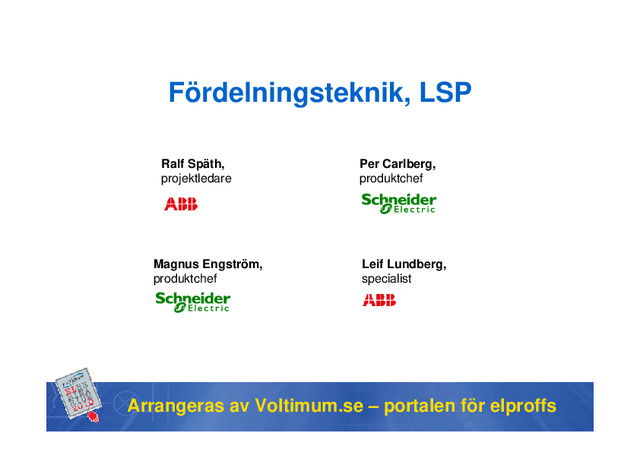

Fördelningsteknik, LSP Ralf Späth, projektledare Per Carlberg, produktchef Magnus Engström, produktchef Leif Lundberg, specialist Arrangeras av Voltimum.se – portalen för elproffs Snabbkurs i apparat- och ledningsdimensionering Så undviker du de vanligaste misstagen Arrangeras av Voltimum.se – portalen för elproffs De väsentliga dimensioneringskraven • Belastningsförmåga – Kabeln måste klara belastningsströmmen (tänk även på övertoner i neutralledaren!) – Valt skydd måste skydda kabeln mot överlast • Ikmax – Vanligtvis en stum 3-fasig kortslutningsström i ledningens början – Valt kortslutningsskydd måste kunna bryta den högsta strömmen • Ikmin – Vanligtvis ett fel Fas-N vid ledningens slut – Kontrollera att valt skydd löser ut Arrangeras av Voltimum.se – portalen för elproffs De väsentliga dimensioneringskraven • I2t – Av skyddet genomsläppt energi får inte resultera i för hög sluttemperatur på kabeln • Spänningsfall – Vad är max spänningsfall? • Selektiv frånkoppling – Måste selektiv frånkoppling garanteras? • Skydd mot elchock – Basskydd respektive felskydd? – Frånkoppling innan personfara uppstår Arrangeras av Voltimum.se – portalen för elproffs De väsentliga dimensioneringskraven • Frånkopplingstider enl SS 436 40 00 utg. 2 Arrangeras av Voltimum.se – portalen för elproffs Ett exempel på lågspänningsfördelning Arrangeras av Voltimum.se – portalen för elproffs Kortslutningsströmmar • De stora kortslutningsströmmarna (Ik3max) är enkla att hantera. – Välj bara apparater...
