Ur dokumentet

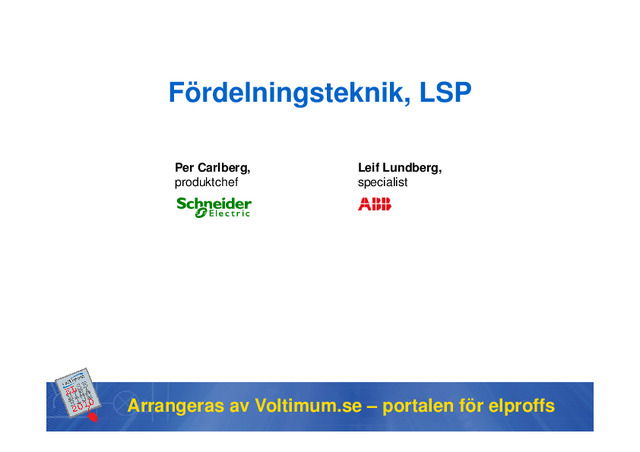

Fördelningsteknik, LSP Per Carlberg, produktchef Leif Lundberg, specialist Arrangeras av Voltimum.se – portalen för elproffs Koordinering för säkrare driftkontinuitet Så får du apparaterna att fungera tillsammans! Arrangeras av Voltimum.se – portalen för elproffs Samverkan mellan skydd • Selektivitet – Säkerställ att endast ett/rätt skydd löser ut vid fel • Koordination av motorgrupper – Hitta en problemfri lösning, både i drift och vid fel Arrangeras av Voltimum.se – portalen för elproffs Vad är selektivitet? Målet med selektivitet är att säkerställa en kontinuerlig drift i alla felfria anläggningsdelar. A Endast apparaten närmast felstället ska lösa ut, trots att uppströms apparat ”ser” samma felström i samma ögonblick. B C Arrangeras av Voltimum.se – portalen för elproffs Krav i standarder och föreskrifter? Det finns inget formellt krav på selektivitet i en anläggning! • Avkall på personsäkerheten får aldrig göras. • Utlösningsvillkoret måste alltid vara uppfyllt, även om selektiviteten blir lidande. • Total selektivitet = ”kostar mer än det smakar”!? • Anpassad selektivitet = mest kostnadseffektiv – Var är selektiviteten viktigast? – Begränsad selektivitet, till vilken nivå? Arrangeras av Voltimum.se – portalen för elproffs Hur kontrollerar man selektiviteten? Selektivitet kan inte påvisas med hjälp av utlösningskurvorna! NS100 NS250 100A 250A 10000 1000 Selektivitetsvärdena bygger på att skydden samprovas. 100 10 t (s) 1 .1 .01 .001 .5 1 10 x 100A 100 300 Arrangeras av...
