Termografi, strömmätning, kategorier och kalibrering 2
Termografi, strömmätning, kategorier och kalibrering 2
Publicerad: 27 oktober 2017 · Kategori: Pdf-kataloger
Ur dokumentet

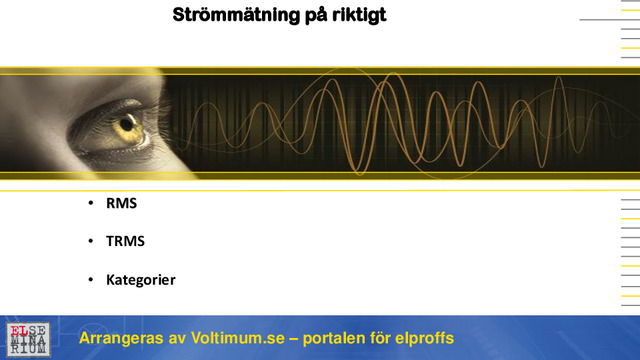

Strömmätning på riktigt • RMS • TRMS • Kategorier Arrangeras av Voltimum.se – portalen för elproffs Strömmätning på riktigt Arrangeras av Voltimum.se – portalen för elproffs Strömmätning på riktigt • Kan vi använda vilket instrument som helst för att få ett korrekt värde vid strömmätning? • När visar instrumentet rätt värde? • Vad innebär KAT på ett instrument? Arrangeras av Voltimum.se – portalen för elproffs Strömmätning på riktigt Arrangeras av Voltimum.se – portalen för elproffs RMS • RMS står för Root Mean Square. • RMS kallas även för effektivvärde. • En växelströms RMS-värde är lika stort som den likström som skulle orsaka samma genomsnittliga effektförbrukning i en resistiv last. Arrangeras av Voltimum.se – portalen för elproffs RMS y t = A ∗ sin(2𝜋𝑓𝑡) RMS-instrument utgår ifrån att signalen är 50 Hz. 𝐑𝐌𝐒 = 𝑨 √𝟐 RMS-värdet på en sinusström med toppvärdet 1 A blir därför 0,707 A Arrangeras av Voltimum.se – portalen för elproffs Toppvärde RMS-värde Medelvärdesbildande instrument Grad er 18 36 54 72 90 108 126 144 162 180 A 0,31 0,59 0,81 0,95 1 0,95 0,81 0,59 0,31 0 Arrangeras av Voltimum.se – portalen för elproffs Medelvärde 0,31+0,59+0,81+0,95+1+0,81+0,59+0,31 Medelvärde = = 0,632 10 RMS-värde = 0,707 Ett enklare instrument utgår ifrån att kurvan är en ren sinuskurva och multiplicerar medelvärdet med 0,707/0,632 = 1,11 Arrangeras av Voltimum.se – portalen för elproffs Medelvärde Men om inte kurvan är en ren sinussignal då? Arrangeras av Voltimum.se – portalen för...
