Svar på alla möjliga frågor om kablar
Voltimums läsare har skickat in mängder av kabelfrågor om allt ifrån metallindad tjärkabel till kablage mellan solceller och omriktare. Frågor som det är uppenbart har som enda syfte att vara roliga var visserligen välkomna, men kommer kanske inte besvaras. Eller?
Svar på alla möjliga frågor om kablar
Publicerad: 18 oktober 2019 · Kategori: Elseminarium
Voltimums läsare har skickat in mängder av kabelfrågor om allt ifrån metallindad tjärkabel till kablage mellan solceller och omriktare. Frågor som det är uppenbart har som enda syfte att vara roliga var visserligen välkomna, men kommer kanske inte besvaras. Eller?
Ur dokumentet

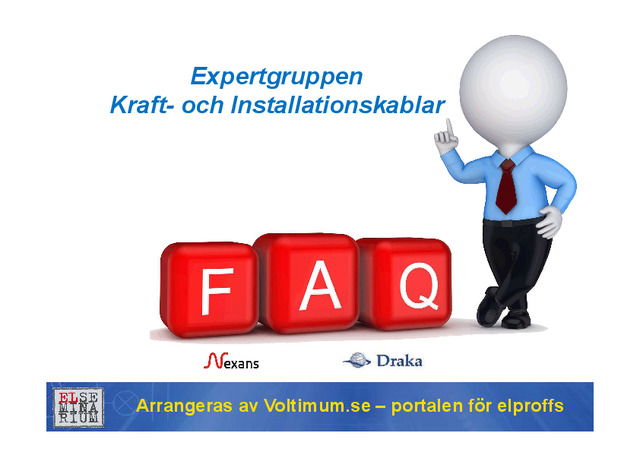

Expertgruppen Kraft- och Installationskablar Arrangeras av Voltimum.se – portalen för elproffs Kabelbeteckningar Var någonstans kan jag se vad alla förkortningar på kablar innebär och står för? Arrangeras av Voltimum.se – portalen för elproffs Kabelbeteckningar Svenska beteckningar för kraft- och installationskablar hittar man i SS 424 17 01 Arrangeras av Voltimum.se – portalen för elproffs Kabelbeteckningar SE-N07Z1A5EZ1-U EQLQ 3G1,5 3G1,5 1. E=Koppar, Entrådig 2. Q=Halogenfri, Polyolefin 3. L=Skärm av plastbelagt aluminiumband 4. Q=Mantel av halogenfri polyolifin 5. 3=Tre st. ledare 6. G=En av ledarna är Gul/Grön 7. 1,5=Ledararea Bi-ledare Hur skall bi-ledaren kopplas in? Svar: Skall alltid kopplas in och rekommendationen är i båda ändar. FQ i pansarrör Fråga: Får man dra i nya FQ i gamla pansarrör? Svar: Ja det får man. Rören behöver inte jordas. Markförläggning av solcellskabel Vilka kablar kan väljas mellan solceller och omriktare vid markförläggning? Det går bra att använda samma kabel som i den fasta installationen för solcellspaneler vid markförläggning, typ ENERGYFLEX, TECSUN (PV). Förordar att kabeln förläggs i rör. Arrangeras av Voltimum.se – portalen för elproffs EX installationer Vad är lägsta kravet på en kabel som skall användas i en EXklassad installation? • Kabeln skall ha cirkulärt tvärsnitt och vara kompakt byggd. Utfyllnad skall inte vara hygroskopisk. • EXQ med fyllnad är ok. • EQLQ/FQLQ är mest förekommande och vår rekommendation • Vad är lägsta kravet...
