Selektivitet, så funkar det
Expertpanelen för fördelningsteknik

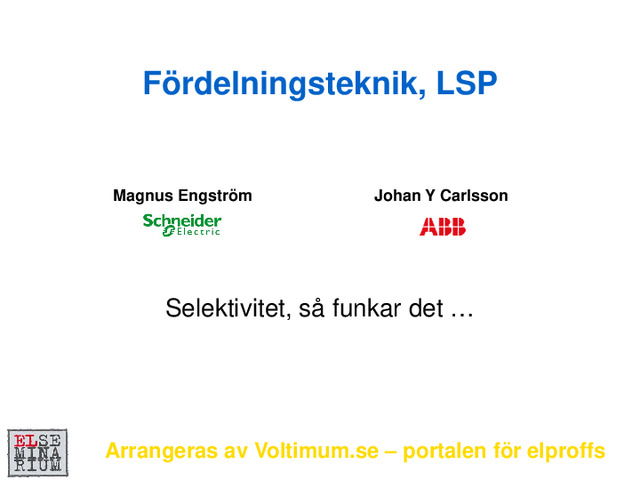

Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Magnus Engström Johan Y Carlsson Selektivitet, så funkar det …
Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Magnus Engström Johan Y Carlsson Selektivitet, så funkar det …
Selektivitet = driftkontinuitet • Selektivitet innebär att endast skyddet närmast felet löser ut.Matningen till felfria kretsar bibehålls. • Avkall på säkerheten får aldrig göras. Skyddsfunktionen måste alltid garanteras, även om selektiviteten blir lidande. • Inget generellt krav på selektivitet föreligger. Arrangeras av Voltimum.se – portalen för elproffs
Selektivitet = driftkontinuitet • Selektivitet innebär att endast skyddet närmast felet löser ut.Matningen till felfria kretsar bibehålls. • Avkall på säkerheten får aldrig göras. Skyddsfunktionen måste alltid garanteras, även om selektiviteten blir lidande. • Inget generellt krav på selektivitet föreligger. Arrangeras av Voltimum.se – portalen för elproffs
Selektivitet kan inte påvisas med ström/tidkurvor Arrangeras av Voltimum.se – portalen för elproffs Selektivitet beror på strömbegränsande egenskaper!
Selektivitet kan inte påvisas med ström/tidkurvor Arrangeras av Voltimum.se – portalen för elproffs Selektivitet beror på strömbegränsande egenskaper!
Selektivitetsgränser med energikurvor • SS EN 60947-2 definierar selektivitet mellan skydd med utgångspunkt i energi • I Is – Vi har selektivitet. • I Is – Vi har ingen selektivitet. Arrangeras av Voltimum.se – portalen för elproffs I(kA eff) A2s .1 1 10 100 150 10 2 10 3 10 4 10 5 10 6 10 7 10 ms Is Energi-utlösningskurvaför uppströmsbrytare Nedströms brytare med total selektivitet Nedströms brytare med begränsad selektivitet
Selektivitetsgränser med energikurvor • SS EN 60947-2 definierar selektivitet mellan skydd med utgångspunkt i energi • I Is – Vi har selektivitet. • I Is – Vi har ingen selektivitet. Arrangeras av Voltimum.se – portalen för elproffs I(kA eff) A2s .1 1 10 100 150 10 2 10 3 10 4 10 5 10 6 10 7 10 ms Is Energi-utlösningskurvaför uppströmsbrytare Nedströms brytare med total selektivitet Nedströms brytare med begränsad selektivitet
Selektivitetstabeller = tillverkargaranti Arrangeras av Voltimum.se – portalen för elproffs Uppströms Nedströms Ir 80 100 125 160 160 200 250 160 250 400 250 320 400 500 630 MCCB 100 A 16 2,4 2,4 2,4 2,4 T T T T T T T T T T T Termomagnetisk 25 2,4 2,4 2,4 2,4 T T T T T T T T T T T 32 2,4 2,4 2,4 2,4 T T T T T T T T T T T 40 2,4 2,4 2,4 T T T T T T T T T T T 50 2,4 2,4 T T T T T T T T T T T 63 2,4 T T T T T T T T T T T 80 T T T T T T T T T 100 T T T T T T T T MCCB 160 A - 63 3 3 3 T T T T T T T T Termomagnetisk 80 3 3 T T T T T T T 100 3 T T T T T T T 125 T T T T T 160 T T T T T MCCB 250 A MCCB 400 A MCCB 630 A Elektronisk Elektronisk Elektronisk Elektronisk Skyddsmodul MCCB 160 A
Selektivitetstabeller = tillverkargaranti Arrangeras av Voltimum.se – portalen för elproffs Uppströms Nedströms Ir 80 100 125 160 160 200 250 160 250 400 250 320 400 500 630 MCCB 100 A 16 2,4 2,4 2,4 2,4 T T T T T T T T T T T Termomagnetisk 25 2,4 2,4 2,4 2,4 T T T T T T T T T T T 32 2,4 2,4 2,4 2,4 T T T T T T T T T T T 40 2,4 2,4 2,4 T T T T T T T T T T T 50 2,4 2,4 T T T T T T T T T T T 63 2,4 T T T T T T T T T T T 80 T T T T T T T T T 100 T T T T T T T T MCCB 160 A - 63 3 3 3 T T T T T T T T Termomagnetisk 80 3 3 T T T T T T T 100 3 T T T T T T T 125 T T T T T 160 T T T T T MCCB 250 A MCCB 400 A MCCB 630 A Elektronisk Elektronisk Elektronisk Elektronisk Skyddsmodul MCCB 160 A
Exempel på selektivitetsplan Använd enlinjeschema! Arrangeras av Voltimum.se – portalen för elproffs
Exempel på selektivitetsplan Använd enlinjeschema! Arrangeras av Voltimum.se – portalen för elproffs
Var är selektiviteten viktigast? Arrangeras av Voltimum.se – portalen för elproffs
Var är selektiviteten viktigast? Arrangeras av Voltimum.se – portalen för elproffs
Det var allt för i dag! Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Tack för oss! Frågor?
Det var allt för i dag! Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Tack för oss! Frågor?
Selektivitet, så funkar det
Publicerad: 26 mars 2015 · Kategori: Elseminarium
Expertpanelen för fördelningsteknik
Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Magnus Engström Johan Y Carlsson Selektivitet, så funkar det …
Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Magnus Engström Johan Y Carlsson Selektivitet, så funkar det …
Selektivitet = driftkontinuitet • Selektivitet innebär att endast skyddet närmast felet löser ut.Matningen till felfria kretsar bibehålls. • Avkall på säkerheten får aldrig göras. Skyddsfunktionen måste alltid garanteras, även om selektiviteten blir lidande. • Inget generellt krav på selektivitet föreligger. Arrangeras av Voltimum.se – portalen för elproffs
Selektivitet = driftkontinuitet • Selektivitet innebär att endast skyddet närmast felet löser ut.Matningen till felfria kretsar bibehålls. • Avkall på säkerheten får aldrig göras. Skyddsfunktionen måste alltid garanteras, även om selektiviteten blir lidande. • Inget generellt krav på selektivitet föreligger. Arrangeras av Voltimum.se – portalen för elproffs
Selektivitet kan inte påvisas med ström/tidkurvor Arrangeras av Voltimum.se – portalen för elproffs Selektivitet beror på strömbegränsande egenskaper!
Selektivitet kan inte påvisas med ström/tidkurvor Arrangeras av Voltimum.se – portalen för elproffs Selektivitet beror på strömbegränsande egenskaper!
Selektivitetsgränser med energikurvor • SS EN 60947-2 definierar selektivitet mellan skydd med utgångspunkt i energi • I Is – Vi har selektivitet. • I Is – Vi har ingen selektivitet. Arrangeras av Voltimum.se – portalen för elproffs I(kA eff) A2s .1 1 10 100 150 10 2 10 3 10 4 10 5 10 6 10 7 10 ms Is Energi-utlösningskurvaför uppströmsbrytare Nedströms brytare med total selektivitet Nedströms brytare med begränsad selektivitet
Selektivitetsgränser med energikurvor • SS EN 60947-2 definierar selektivitet mellan skydd med utgångspunkt i energi • I Is – Vi har selektivitet. • I Is – Vi har ingen selektivitet. Arrangeras av Voltimum.se – portalen för elproffs I(kA eff) A2s .1 1 10 100 150 10 2 10 3 10 4 10 5 10 6 10 7 10 ms Is Energi-utlösningskurvaför uppströmsbrytare Nedströms brytare med total selektivitet Nedströms brytare med begränsad selektivitet
Selektivitetstabeller = tillverkargaranti Arrangeras av Voltimum.se – portalen för elproffs Uppströms Nedströms Ir 80 100 125 160 160 200 250 160 250 400 250 320 400 500 630 MCCB 100 A 16 2,4 2,4 2,4 2,4 T T T T T T T T T T T Termomagnetisk 25 2,4 2,4 2,4 2,4 T T T T T T T T T T T 32 2,4 2,4 2,4 2,4 T T T T T T T T T T T 40 2,4 2,4 2,4 T T T T T T T T T T T 50 2,4 2,4 T T T T T T T T T T T 63 2,4 T T T T T T T T T T T 80 T T T T T T T T T 100 T T T T T T T T MCCB 160 A - 63 3 3 3 T T T T T T T T Termomagnetisk 80 3 3 T T T T T T T 100 3 T T T T T T T 125 T T T T T 160 T T T T T MCCB 250 A MCCB 400 A MCCB 630 A Elektronisk Elektronisk Elektronisk Elektronisk Skyddsmodul MCCB 160 A
Selektivitetstabeller = tillverkargaranti Arrangeras av Voltimum.se – portalen för elproffs Uppströms Nedströms Ir 80 100 125 160 160 200 250 160 250 400 250 320 400 500 630 MCCB 100 A 16 2,4 2,4 2,4 2,4 T T T T T T T T T T T Termomagnetisk 25 2,4 2,4 2,4 2,4 T T T T T T T T T T T 32 2,4 2,4 2,4 2,4 T T T T T T T T T T T 40 2,4 2,4 2,4 T T T T T T T T T T T 50 2,4 2,4 T T T T T T T T T T T 63 2,4 T T T T T T T T T T T 80 T T T T T T T T T 100 T T T T T T T T MCCB 160 A - 63 3 3 3 T T T T T T T T Termomagnetisk 80 3 3 T T T T T T T 100 3 T T T T T T T 125 T T T T T 160 T T T T T MCCB 250 A MCCB 400 A MCCB 630 A Elektronisk Elektronisk Elektronisk Elektronisk Skyddsmodul MCCB 160 A
Exempel på selektivitetsplan Använd enlinjeschema! Arrangeras av Voltimum.se – portalen för elproffs
Exempel på selektivitetsplan Använd enlinjeschema! Arrangeras av Voltimum.se – portalen för elproffs
Var är selektiviteten viktigast? Arrangeras av Voltimum.se – portalen för elproffs
Var är selektiviteten viktigast? Arrangeras av Voltimum.se – portalen för elproffs
Det var allt för i dag! Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Tack för oss! Frågor?
Det var allt för i dag! Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Tack för oss! Frågor?
Ur dokumentet
Frdelningsteknik, LSP Magnus Engstrm Johan Y Carlsson Selektivitet, s funkar det Arrangeras av Voltimum.se portalen fr elproffs Selektivitet = driftkontinuitet Selektivitet innebr att endast skyddet nrmast felet lser ut. Matningen till felfria kretsar bibehlls. Avkall p skerheten fr aldrig gras. Skyddsfunktionen mste alltid garanteras, ven om selektiviteten blir lidande. Inget generellt krav p selektivitet freligger. Arrangeras av Voltimum.se portalen fr elproffs Selektivitet kan inte pvisas med strm/tidkurvor Selektivitet beror p strmbegrnsande egenskaper! Arrangeras av Voltimum.se portalen fr elproffs Selektivitetsgrnser med energikurvor SS EN 60947-2 definierar selektivitet mellan skydd med utgngspunkt i energi A2s 10 ms Energiutlsningskurva fr uppstrms brytare 10 7 10 6 I < Is Nedstrms brytare med begrnsad selektivitet 10 5 Vi har selektivitet. Nedstrms brytare med total selektivitet 10 4 I > Is 10 3 Vi har ingen selektivitet. Is 10 2 .1 1 10 100 150 I(kA eff) Arrangeras av Voltimum.se portalen fr elproffs Selektivitetstabeller = tillverkargaranti Uppstrms Skyddsmodul Nedstrms MCCB 100 A Termomagnetisk MCCB 160 A Termomagnetisk MCCB 160 A MCCB 250 A MCCB 400 A MCCB 630 A Elektronisk Elektronisk Elektronisk Elektronisk Ir 80 100 125 160 160 200 250 160 250 400 250 320 400 500 630 16 2,4 2,4 2,4 2,4 T T T T T T T T T T T 25 2,4 2,4 2,4 2,4 T T T T T T T T T T T T T T T T T T T T T T 32 2,4 2,4 2,4 2,4 40 2,4 2,4 2,4 T T T T T T T T T T T 50 2,4 2,4 T T T T T T T T T T T T T...
