Så funkar back-up egentligen

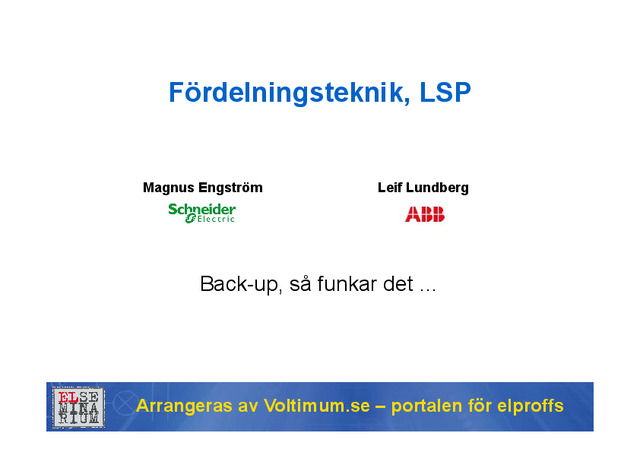

Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Magnus Engström Leif Lundberg Back-up, så funkar det …
Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Magnus Engström Leif Lundberg Back-up, så funkar det …
Arrangeras av Voltimum.se – portalen för elproffs Vad är back-up? • Back-up eller kaskadkoppling, är ett smart sätt att hantera höga kortslutningsströmmar • Behöver man alltid en brytförmåga lika med eller större än tillgänglig kortslutningsström? • Tack vare ett ”back-up” skydd har man möjlighet att nedströms välja apparater med en lägre brytförmåga än den teoretiskt maximala kortslutningsströmmen. försäkring dvärgbrytare effektbrytare dvärgbrytare
Arrangeras av Voltimum.se – portalen för elproffs Vad är back-up? • Back-up eller kaskadkoppling, är ett smart sätt att hantera höga kortslutningsströmmar • Behöver man alltid en brytförmåga lika med eller större än tillgänglig kortslutningsström? • Tack vare ett ”back-up” skydd har man möjlighet att nedströms välja apparater med en lägre brytförmåga än den teoretiskt maximala kortslutningsströmmen. försäkring dvärgbrytare effektbrytare dvärgbrytare
Arrangeras av Voltimum.se – portalen för elproffs Krav i standarder och föreskrifter? Utdrag ur Elinstallationsreglerna SS 436 40 00 utg. 2: 434.5 Egenskaper hos kortslutningsskydd Brytförmågan får inte vara mindre än kortslutningsströmmen i den punkt där kortslutningsskyddet installeras, utom i följande fall . En lägre brytförmåga är tillåten om ett annat kortslutningsskydd med tillräcklig brytförmåga är installerat på matningssidan. I så fall ska kortslutningsskyddens egenskaper vara samordnade så att det värde på I 2 t (strömvärmepulsen) som skydden släpper igenom inte överstiger det värde som kortslutningsskyddet på belastningssidan respektive de ledare som skyddas kan utsättas för utan att skadas. ANM – I vissa fall kan andra förhållanden behöva beaktas för kortslutningsskyddet på belastningssidan, såsom dynamiska påkänningar och ljusbågsenergi. Detaljer kring sådan samordning bör tillhandahållas från materieltillverkarna .
Arrangeras av Voltimum.se – portalen för elproffs Krav i standarder och föreskrifter? Utdrag ur Elinstallationsreglerna SS 436 40 00 utg. 2: 434.5 Egenskaper hos kortslutningsskydd Brytförmågan får inte vara mindre än kortslutningsströmmen i den punkt där kortslutningsskyddet installeras, utom i följande fall . En lägre brytförmåga är tillåten om ett annat kortslutningsskydd med tillräcklig brytförmåga är installerat på matningssidan. I så fall ska kortslutningsskyddens egenskaper vara samordnade så att det värde på I 2 t (strömvärmepulsen) som skydden släpper igenom inte överstiger det värde som kortslutningsskyddet på belastningssidan respektive de ledare som skyddas kan utsättas för utan att skadas. ANM – I vissa fall kan andra förhållanden behöva beaktas för kortslutningsskyddet på belastningssidan, såsom dynamiska påkänningar och ljusbågsenergi. Detaljer kring sådan samordning bör tillhandahållas från materieltillverkarna .
Arrangeras av Voltimum.se – portalen för elproffs Hur fungerar back-up? Den gemensamma strömbegränsningen från 2 apparater lyfter brytförmågan på nedströms apparat. Teoretisk felström Begränsad felström Ko rts lu tn in gs st rö m Tid
Arrangeras av Voltimum.se – portalen för elproffs Hur fungerar back-up? Den gemensamma strömbegränsningen från 2 apparater lyfter brytförmågan på nedströms apparat. Teoretisk felström Begränsad felström Ko rts lu tn in gs st rö m Tid
Arrangeras av Voltimum.se – portalen för elproffs Hur fungerar back-up? Den gemensamma strömbegränsningen från 2 apparater lyfter brytförmågan på nedströms apparat. Ström (kA) G en om slä pp t e ne rg i ( I 2 t)
Arrangeras av Voltimum.se – portalen för elproffs Hur fungerar back-up? Den gemensamma strömbegränsningen från 2 apparater lyfter brytförmågan på nedströms apparat. Ström (kA) G en om slä pp t e ne rg i ( I 2 t)
Arrangeras av Voltimum.se – portalen för elproffs Hur fungerar back-up? Den gemensamma strömbegränsningen från 2 apparater lyfter brytförmågan på nedströms apparat. I A2s B A A B helped by hjälpt av
Arrangeras av Voltimum.se – portalen för elproffs Hur fungerar back-up? Den gemensamma strömbegränsningen från 2 apparater lyfter brytförmågan på nedströms apparat. I A2s B A A B helped by hjälpt av
Arrangeras av Voltimum.se – portalen för elproffs Hjälpmedel Back-up tabeller = tillverkargaranti Uppströms MCCB 100A 100A 160 160 250 250 brytförmåga (kA rms) 25 kA 50 kA 36 kA 50 kA 36 kA 50 kA Nedströms MCB förhöjd brytförmåga (kA rms) 6 kA 15 25 20 25 20 25 10 kA 25 30 25 30 25 30 15 kA 25 40 30 40 30 40 25 kA 25 40 30 40 30 40
Arrangeras av Voltimum.se – portalen för elproffs Hjälpmedel Back-up tabeller = tillverkargaranti Uppströms MCCB 100A 100A 160 160 250 250 brytförmåga (kA rms) 25 kA 50 kA 36 kA 50 kA 36 kA 50 kA Nedströms MCB förhöjd brytförmåga (kA rms) 6 kA 15 25 20 25 20 25 10 kA 25 30 25 30 25 30 15 kA 25 40 30 40 30 40 25 kA 25 40 30 40 30 40
Arrangeras av Voltimum.se – portalen för elproffs Faror och fällor • Alla tillverkare och leverantörer har inte färdiga back-up tabeller … • Den gamla regeln ”max 100 A försäkring framför dvärgbrytare” fungerar inte! • Dvärgbrytare av olika fabrikat må se förvillande lika ut, men är inte alls likvärdiga i prestanda! • Välj fabrikat och leverantörer du vet kommer att vara kvar på marknaden i framtiden …
Arrangeras av Voltimum.se – portalen för elproffs Faror och fällor • Alla tillverkare och leverantörer har inte färdiga back-up tabeller … • Den gamla regeln ”max 100 A försäkring framför dvärgbrytare” fungerar inte! • Dvärgbrytare av olika fabrikat må se förvillande lika ut, men är inte alls likvärdiga i prestanda! • Välj fabrikat och leverantörer du vet kommer att vara kvar på marknaden i framtiden …
Arrangeras av Voltimum.se – portalen för elproffs Sammanfattning • Det finns inget formellt krav på försäkring eller back-up. • Back-up kan användas för att kostnadsoptimera anläggningen. • Ställ krav på din leverantör! Du kan inte påvisa back-up (eller selektivitet) utan dokumentation!
Arrangeras av Voltimum.se – portalen för elproffs Sammanfattning • Det finns inget formellt krav på försäkring eller back-up. • Back-up kan användas för att kostnadsoptimera anläggningen. • Ställ krav på din leverantör! Du kan inte påvisa back-up (eller selektivitet) utan dokumentation!
Det var allt för i dag! Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Tack för oss! Frågor?
Det var allt för i dag! Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Tack för oss! Frågor?
