Nätverken får större betydelse

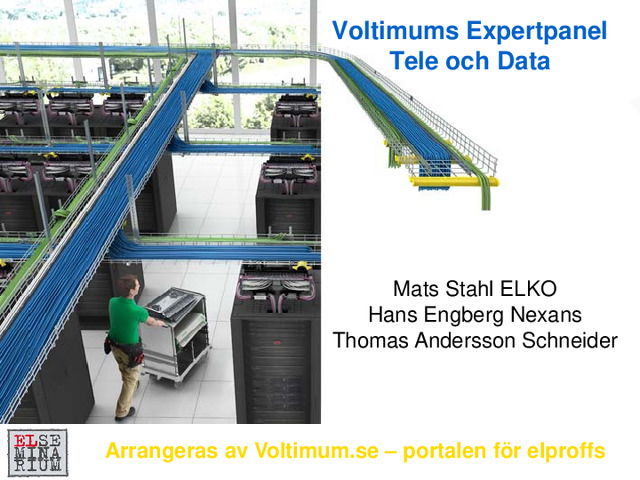

Arrangeras av Voltimum.se – portalen för elproffs Voltimums Expertpanel Tele och Data Mats Stahl ELKO Hans Engberg Nexans Thomas Andersson Schneider

Arrangeras av Voltimum.se – portalen för elproffs Voltimums Expertpanel Tele och Data Mats Stahl ELKO Hans Engberg Nexans Thomas Andersson Schneider

Arrangeras av Voltimum.se – portalen för elproffs • Framtidens datanätverk • Trendspaning • Bostäder • Kommersiella fastigheter • Val av datanät • Hur påverkas installationen Nätverken får allt större  betydelse

Arrangeras av Voltimum.se – portalen för elproffs • Framtidens datanätverk • Trendspaning • Bostäder • Kommersiella fastigheter • Val av datanät • Hur påverkas installationen Nätverken får allt större  betydelse

Arrangeras av Voltimum.se – portalen för elproffs • Vad kommer krävas av näten? – Bandbredd, applikationer – 10 - 40 Gbit/S i datacenter Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Vad kommer krävas av näten? – Bandbredd, applikationer – 10 - 40 Gbit/S i datacenter Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Utveckling datahastighet • Server/switch/dator Dagen och framtidens datanät Kat 6 Kat 6A Kat 5e

Arrangeras av Voltimum.se – portalen för elproffs • Utveckling datahastighet • Server/switch/dator Dagen och framtidens datanät Kat 6 Kat 6A Kat 5e

Arrangeras av Voltimum.se – portalen för elproffs • Molntjänster. • Decentraliserat Servrarna flyttar bort

Arrangeras av Voltimum.se – portalen för elproffs • Molntjänster. • Decentraliserat Servrarna flyttar bort

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning – PoE, Power over Ethernet – LiFi – Belysning via nätverk – Energieffektivitet Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning – PoE, Power over Ethernet – LiFi – Belysning via nätverk – Energieffektivitet Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning? – PoE (Power over Ethernet) – Effekt: – 15W, IEEE 802.3af-2003  – 30W, IEEE 802.3at-2009 – 60W, UPOE Cisco – 95W, HDbaseT – Fördelar – Kostnadseffektivt – Enklare installation – Kraft/data – Avbrottsfri kraft Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning? – PoE (Power over Ethernet) – Effekt: – 15W, IEEE 802.3af-2003  – 30W, IEEE 802.3at-2009 – 60W, UPOE Cisco – 95W, HDbaseT – Fördelar – Kostnadseffektivt – Enklare installation – Kraft/data – Avbrottsfri kraft Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs

Arrangeras av Voltimum.se – portalen för elproffs

Arrangeras av Voltimum.se – portalen för elproffs

Arrangeras av Voltimum.se – portalen för elproffs

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning – LiFi – Explosiva utrymmen – Sjukhus – Flygplan – Vanlig belysning Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning – LiFi – Explosiva utrymmen – Sjukhus – Flygplan – Vanlig belysning Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning – Energieffektivitet – Styra, mäta, övervaka – Redovisa miljöpåverkan – Film Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning – Energieffektivitet – Styra, mäta, övervaka – Redovisa miljöpåverkan – Film Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning – LED = mer lumen/ watt – Belysning via POE+ – Enklare installation – Monitorering/övervakning Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs • Trendspaning – LED = mer lumen/ watt – Belysning via POE+ – Enklare installation – Monitorering/övervakning Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs Vad händer på marknaden?

Arrangeras av Voltimum.se – portalen för elproffs • Hur kommer framtidens hemnätverk se ut? – UHDTV, 4K video – Kräver högre bandbredd – HDBaseT, 5 Play – PoE+  100W, gnistbildning – HDBaseT blir IEEE 1911 Bostäder

Arrangeras av Voltimum.se – portalen för elproffs • Hur kommer framtidens hemnätverk se ut? – UHDTV, 4K video – Kräver högre bandbredd – HDBaseT, 5 Play – PoE+  100W, gnistbildning – HDBaseT blir IEEE 1911 Bostäder

Arrangeras av Voltimum.se – portalen för elproffs Bostäder • 5 Play – Full-HD video  – Audio  – Ethernet  – Power supply  – Control commands

Arrangeras av Voltimum.se – portalen för elproffs Bostäder • 5 Play – Full-HD video  – Audio  – Ethernet  – Power supply  – Control commands

Arrangeras av Voltimum.se – portalen för elproffs

Arrangeras av Voltimum.se – portalen för elproffs

Arrangeras av Voltimum.se – portalen för elproffs • HDbaseT (95W) – Info TV – AV utrustningar, projektorer – Sportbarer – Butiker Kommersiella fastigheter

Arrangeras av Voltimum.se – portalen för elproffs • HDbaseT (95W) – Info TV – AV utrustningar, projektorer – Sportbarer – Butiker Kommersiella fastigheter

Arrangeras av Voltimum.se – portalen för elproffs

Arrangeras av Voltimum.se – portalen för elproffs

Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter – En fastighet använder flera olika system bl a telefon, data, larm, kontroll och belysning för att nämna några.  – De protokoll som användes för att styra och övervaka dessa system är utvecklade av enskilda tillverkare. Dessa system använder ring, nät, stjärna och busstopologi.

Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter – En fastighet använder flera olika system bl a telefon, data, larm, kontroll och belysning för att nämna några.  – De protokoll som användes för att styra och övervaka dessa system är utvecklade av enskilda tillverkare. Dessa system använder ring, nät, stjärna och busstopologi.

Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter • IP telefoni – IP telefoni använder samma nätverk som datatrafiken inom byggnaden. – Strömmatning via PoE

Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter • IP telefoni – IP telefoni använder samma nätverk som datatrafiken inom byggnaden. – Strömmatning via PoE

• Wifi – WiFi accesspunkter – Plattor mm – Strömmatning via POE  – 5-10Gbit per Zon och enhet  – 2st Kat 6A länkar / WiFi enhet Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter

• Wifi – WiFi accesspunkter – Plattor mm – Strömmatning via POE  – 5-10Gbit per Zon och enhet  – 2st Kat 6A länkar / WiFi enhet Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter

• Personlig förvaltning – Kameror – Passiv infraröd (PIR) – Tidsredovisning – Ljud, AV-projektorer – Etc Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter

• Personlig förvaltning – Kameror – Passiv infraröd (PIR) – Tidsredovisning – Ljud, AV-projektorer – Etc Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter

Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter • SS EN 50173-6 – Fastighetsfunktioner – Standarden har tillkommit för att inkludera de olika system som finns inom en byggnad och som kan utnyttja samma kabelnät. – Samtidigt ska hänsyn tas till specifika kanalkrav

Arrangeras av Voltimum.se – portalen för elproffs Kommersiella fastigheter • SS EN 50173-6 – Fastighetsfunktioner – Standarden har tillkommit för att inkludera de olika system som finns inom en byggnad och som kan utnyttja samma kabelnät. – Samtidigt ska hänsyn tas till specifika kanalkrav

Arrangeras av Voltimum.se – portalen för elproffs • Faktorer vid val av datanät? – Val av kategori – Skydd mot yttre störningar – Värmeutveckling, AWG – Gnistbildning Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Faktorer vid val av datanät? – Val av kategori – Skydd mot yttre störningar – Värmeutveckling, AWG – Gnistbildning Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Faktorer vid val av datanät? – Kategori/ behov av hastighet. – Kat 5e 1G bit/S – Kat 6 1G bit/S – Kat 6A 10G bit/S – Kat 7A 40G bit/S – Diameter på kopparledare (AWG) – Räkna med POE i framtiden! – Kostnad kontra bandbredd Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Faktorer vid val av datanät? – Kategori/ behov av hastighet. – Kat 5e 1G bit/S – Kat 6 1G bit/S – Kat 6A 10G bit/S – Kat 7A 40G bit/S – Diameter på kopparledare (AWG) – Räkna med POE i framtiden! – Kostnad kontra bandbredd Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Faktorer vid val av datanät? – Skydd mot yttre störningar – Separationsavstånd (SS EN 50 174) – Skärm = halva avståndet – Enklare kanalisation / extra utrymme Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Faktorer vid val av datanät? – Skydd mot yttre störningar – Separationsavstånd (SS EN 50 174) – Skärm = halva avståndet – Enklare kanalisation / extra utrymme Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Faktorer vid val av datanät? – Värmeutveckling – Ledar-area (AWG) – Högre temp= högre dämpning Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Faktorer vid val av datanät? – Värmeutveckling – Ledar-area (AWG) – Högre temp= högre dämpning Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Gnistbildning – I och ur patchning med last – Rätt konstruktion på stift, och ytbehandling – Test enligt  IEC 60512-99-001 – Film Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Gnistbildning – I och ur patchning med last – Rätt konstruktion på stift, och ytbehandling – Test enligt  IEC 60512-99-001 – Film Hur kommer framtidens  datanät se ut?

Arrangeras av Voltimum.se – portalen för elproffs • Fördelar med framtidens datanät – Möjlighet till energieffektivisering – Styra och övervaka – Möjlighet till avbrottsfri kraft med UPS – Enklare installationer – Mindre kraft mer datakabel – Integrerade system – 5 play • Tänk på – Val av kabelsystem Kat 6A – Skärmade system – Separationsavstånd – Kontaktdon, gnistbildning Sammanfattning

Arrangeras av Voltimum.se – portalen för elproffs • Fördelar med framtidens datanät – Möjlighet till energieffektivisering – Styra och övervaka – Möjlighet till avbrottsfri kraft med UPS – Enklare installationer – Mindre kraft mer datakabel – Integrerade system – 5 play • Tänk på – Val av kabelsystem Kat 6A – Skärmade system – Separationsavstånd – Kontaktdon, gnistbildning Sammanfattning

Arrangeras av Voltimum.se – portalen för elproffs Tack för er tid

Arrangeras av Voltimum.se – portalen för elproffs Tack för er tid
