När och varför behöver kablar bytas ut

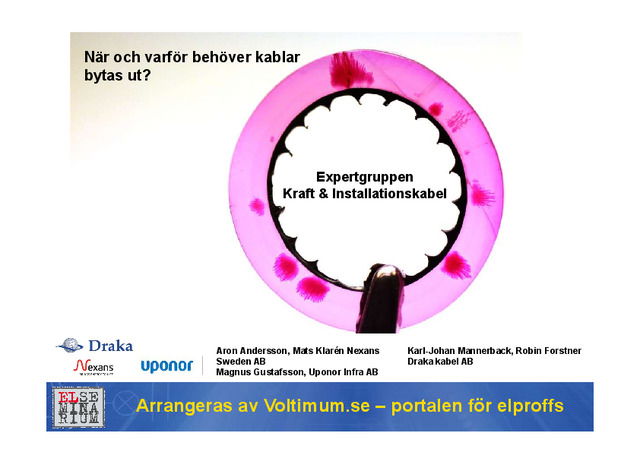

Arrangeras av Voltimum.se – portalen för elproffs Aron Andersson, Mats Klarén Nexans Sweden AB Magnus Gustafsson, Uponor Infra AB Karl-Johan Mannerback, Robin Forstner Draka kabel AB Expertgruppen Kraft & Installationskabel När och varför behöver kablar bytas ut?
Arrangeras av Voltimum.se – portalen för elproffs Aron Andersson, Mats Klarén Nexans Sweden AB Magnus Gustafsson, Uponor Infra AB Karl-Johan Mannerback, Robin Forstner Draka kabel AB Expertgruppen Kraft & Installationskabel När och varför behöver kablar bytas ut?
När och varför behöver kablar bytas ut? • Hur lång livslängd en kabel får, påverkas av ett stort antal faktorer. – Rätt val av kabel – Kabelhantering vid förläggning. – Mekaniska påkänningar under drift. – Belastningsgraden – Kemikalier – UV-ljus Arrangeras av Voltimum.se – portalen för elproffs
När och varför behöver kablar bytas ut? • Hur lång livslängd en kabel får, påverkas av ett stort antal faktorer. – Rätt val av kabel – Kabelhantering vid förläggning. – Mekaniska påkänningar under drift. – Belastningsgraden – Kemikalier – UV-ljus Arrangeras av Voltimum.se – portalen för elproffs
Extra skydd vid markförläggning Arrangeras av Voltimum.se – portalen för elproffs
Extra skydd vid markförläggning Arrangeras av Voltimum.se – portalen för elproffs
Vilka krav ställs på kabelskyddsrör? Enkel- korrugerade Inga krav SRN, Normala förhållanden Ringstyvhet 4 kN/m² Slagprov normal Ringstyvhet 8 kN/m² Slagprov svår SRE-P, Extra svåra förhållanden UV-beständigt Ökat krav på godstjocklek SRS, Svåra förhållanden Tillfällig El Normalt i mark Grunt i mark Ovan mark / berg Arrangeras av Voltimum.se – portalen för elproffs Källhänvisning: EBR KJ41:15
Vilka krav ställs på kabelskyddsrör? Enkel- korrugerade Inga krav SRN, Normala förhållanden Ringstyvhet 4 kN/m² Slagprov normal Ringstyvhet 8 kN/m² Slagprov svår SRE-P, Extra svåra förhållanden UV-beständigt Ökat krav på godstjocklek SRS, Svåra förhållanden Tillfällig El Normalt i mark Grunt i mark Ovan mark / berg Arrangeras av Voltimum.se – portalen för elproffs Källhänvisning: EBR KJ41:15
Täta eller otäta muffar? Täta muffar • Mindre risk för vatteninträngning • Kan läggas för framtiden Otäta muffar (sandtät) • Vatteninträngning • Framtida problem med vatten/is och rotinträngning i rören Arrangeras av Voltimum.se – portalen för elproffs
Täta eller otäta muffar? Täta muffar • Mindre risk för vatteninträngning • Kan läggas för framtiden Otäta muffar (sandtät) • Vatteninträngning • Framtida problem med vatten/is och rotinträngning i rören Arrangeras av Voltimum.se – portalen för elproffs
Täta rörsystem - längd eller ring? 6 m längder, muff med integrerad tätningsring 250 m ringar + elsvetsmuff Arrangeras av Voltimum.se – portalen för elproffs
Täta rörsystem - längd eller ring? 6 m längder, muff med integrerad tätningsring 250 m ringar + elsvetsmuff Arrangeras av Voltimum.se – portalen för elproffs
Tätning med krympslang mot kabel Arrangeras av Voltimum.se – portalen för elproffs
Tätning med krympslang mot kabel Arrangeras av Voltimum.se – portalen för elproffs
Risker vid förläggning Arrangeras av Voltimum.se – portalen för elproffs • Plöjning - Schaktning – Kedjegrävning –Skjutning av kabel – Vid kabelplöjning, alltid förplöjning!! • Förläggningstemperatur – Lägsta temp PVC / HFFR-mantlad 0° C (-10° C) – Lägsta temp. PE-mantlad –20° C – Ökad andel skador på solvarm kabel 60°- 70° C. • Kapad kabel skall alltid tätas • Vid utdragning, max dragkraft – Dragstrumpa 5xD² (N) – Begränsningsregel • Al 30 N/mm² • Cu 50 N/mm²
Risker vid förläggning Arrangeras av Voltimum.se – portalen för elproffs • Plöjning - Schaktning – Kedjegrävning –Skjutning av kabel – Vid kabelplöjning, alltid förplöjning!! • Förläggningstemperatur – Lägsta temp PVC / HFFR-mantlad 0° C (-10° C) – Lägsta temp. PE-mantlad –20° C – Ökad andel skador på solvarm kabel 60°- 70° C. • Kapad kabel skall alltid tätas • Vid utdragning, max dragkraft – Dragstrumpa 5xD² (N) – Begränsningsregel • Al 30 N/mm² • Cu 50 N/mm²
Prov före drifttagning • Prov före drifttagning 1 kV-kablar – Isolationsprovning av respektive ledare, övriga ledare och PEN - (PE-ledare) kopplas ihop. • För att upptäcka eventuellt fel. – Provspänning 1 kV – Över 30 MΩ / km, (ny kabel) • Mellanspänningskablar – Kontroll av skärmförbindelse – Isolationsprovning av ledare. • För att upptäcka eventuella fel, kabel, skarv och avslut. – VLF » Nya kablar 3xUo, minst 30 min. » Gamla kablar 2xUo, minst 30 min. Arrangeras av Voltimum.se – portalen för elproffs
Prov före drifttagning • Prov före drifttagning 1 kV-kablar – Isolationsprovning av respektive ledare, övriga ledare och PEN - (PE-ledare) kopplas ihop. • För att upptäcka eventuellt fel. – Provspänning 1 kV – Över 30 MΩ / km, (ny kabel) • Mellanspänningskablar – Kontroll av skärmförbindelse – Isolationsprovning av ledare. • För att upptäcka eventuella fel, kabel, skarv och avslut. – VLF » Nya kablar 3xUo, minst 30 min. » Gamla kablar 2xUo, minst 30 min. Arrangeras av Voltimum.se – portalen för elproffs
Mantelprovning • Kontrollera fortlöpande manteln, under förläggningen. • Innebär att det är enklare att lokalisera eventuella mantelskador vid ”slutprovningen”. • Mätspänning – PE-mantel 5 alt. 10 kV • Läckström • Provtid – 1 min Arrangeras av Voltimum.se – portalen för elproffs
Mantelprovning • Kontrollera fortlöpande manteln, under förläggningen. • Innebär att det är enklare att lokalisera eventuella mantelskador vid ”slutprovningen”. • Mätspänning – PE-mantel 5 alt. 10 kV • Läckström • Provtid – 1 min Arrangeras av Voltimum.se – portalen för elproffs
Tillståndskontroll • Tillståndskontroll av äldre PEX- kablar. – 12 & 24 kV-kablar tillverkade på 70 & 80-talet • Korroderad skärm – Detektera förekomsten av punktvis korrosion, (metallisk förbindning saknas). • TD-mätning (Tangens Delta) – Detektera förekomsten av Treeing (vattenträd) Arrangeras av Voltimum.se – portalen för elproffs
Tillståndskontroll • Tillståndskontroll av äldre PEX- kablar. – 12 & 24 kV-kablar tillverkade på 70 & 80-talet • Korroderad skärm – Detektera förekomsten av punktvis korrosion, (metallisk förbindning saknas). • TD-mätning (Tangens Delta) – Detektera förekomsten av Treeing (vattenträd) Arrangeras av Voltimum.se – portalen för elproffs
Treeing (Vattenträd) Arrangeras av Voltimum.se – portalen för elproffs
Treeing (Vattenträd) Arrangeras av Voltimum.se – portalen för elproffs
Installationskablar • Förläggning • Temperatur – Lägsta temp PVC / HFFR-mantlad 0° C (-15° C) Försiktighet bör iaktagas • Böjradie – Kabeln specifikation, Varierande. • Mekaniskpåverkan – Slag/tryck – Vibration • UV – Extra skydd – Hur mycket? Arrangeras av Voltimum.se – portalen för elproffs
Installationskablar • Förläggning • Temperatur – Lägsta temp PVC / HFFR-mantlad 0° C (-15° C) Försiktighet bör iaktagas • Böjradie – Kabeln specifikation, Varierande. • Mekaniskpåverkan – Slag/tryck – Vibration • UV – Extra skydd – Hur mycket? Arrangeras av Voltimum.se – portalen för elproffs
Installationskablar • Förläggning • Temperatur – Lägsta temp PVC / HFFR-mantlad 0° C (-15° C) Försiktighet bör iaktagas • Böjradie – Kabeln specifikation, Varierande. • Mekaniskpåverkan – Slag/tryck – Vibration • UV – Extra skydd – Hur mycket? Arrangeras av Voltimum.se – portalen för elproffs
Installationskablar • Förläggning • Temperatur – Lägsta temp PVC / HFFR-mantlad 0° C (-15° C) Försiktighet bör iaktagas • Böjradie – Kabeln specifikation, Varierande. • Mekaniskpåverkan – Slag/tryck – Vibration • UV – Extra skydd – Hur mycket? Arrangeras av Voltimum.se – portalen för elproffs
Installationskablar • Förläggning • Temperatur – Lägsta temp PVC / HFFR-mantlad 0° C (-15° C) Försiktighet bör iaktagas • Böjradie – Kabeln specifikation, Varierande. • Mekaniskpåverkan – Slag/tryck – Vibration • UV – Extra skydd – Hur mycket? Arrangeras av Voltimum.se – portalen för elproffs
Installationskablar • Förläggning • Temperatur – Lägsta temp PVC / HFFR-mantlad 0° C (-15° C) Försiktighet bör iaktagas • Böjradie – Kabeln specifikation, Varierande. • Mekaniskpåverkan – Slag/tryck – Vibration • UV – Extra skydd – Hur mycket? Arrangeras av Voltimum.se – portalen för elproffs
• Förläggning • Förläggningstemperatur – Flexibel ner till -25° C Försiktighet bör iakttas • Mekaniskpåverkan – Slag/tryck – Vibration – Vridmoment • Kemikalier – Uttorkning – Korrosivt (Material och ledare Gummi/maskin
• Förläggning • Förläggningstemperatur – Flexibel ner till -25° C Försiktighet bör iakttas • Mekaniskpåverkan – Slag/tryck – Vibration – Vridmoment • Kemikalier – Uttorkning – Korrosivt (Material och ledare Gummi/maskin
• Förläggning • Förläggningstemperatur – Flexibel ner till -25° C Försiktighet bör iakttas • Mekaniskpåverkan – Slag/tryck – Vibration – Vridmoment • Kemikalier – Uttorkning – Korrosivt (Material och ledare Gummi/maskin
• Förläggning • Förläggningstemperatur – Flexibel ner till -25° C Försiktighet bör iakttas • Mekaniskpåverkan – Slag/tryck – Vibration – Vridmoment • Kemikalier – Uttorkning – Korrosivt (Material och ledare Gummi/maskin
• Förläggning • Förläggningstemperatur – Flexibel ner till -25° C Försiktighet bör iakttas • Mekaniskpåverkan – Slag/tryck – Vibration – Vridmoment • Kemikalier – Uttorkning – Korrosivt (Material och ledare Gummi/maskin
• Förläggning • Förläggningstemperatur – Flexibel ner till -25° C Försiktighet bör iakttas • Mekaniskpåverkan – Slag/tryck – Vibration – Vridmoment • Kemikalier – Uttorkning – Korrosivt (Material och ledare Gummi/maskin
Materialprovning • Alla plastmaterial provas enligt gällande standard . 1. Ankomstkontroll 2. Färdiga plastmaterial – Töjning – Brotthållfasthet – Nötning Arrangeras av Voltimum.se – portalen för elproffs
Materialprovning • Alla plastmaterial provas enligt gällande standard . 1. Ankomstkontroll 2. Färdiga plastmaterial – Töjning – Brotthållfasthet – Nötning Arrangeras av Voltimum.se – portalen för elproffs
• Typprovning – Vid ny / ändra konstruktion – Mekaniska och elektriska • Rutinprov (Allprov) – Spänningsprov – Glimprov (Partial Discharge) – Förbindelseprov (lågspänning) – Resistansprov • Stickprov – minst 1 gång/ prod. tillfälle – Dimensionskontroll – Resistansprov – Hot set Kabelprovning i fabrik
• Typprovning – Vid ny / ändra konstruktion – Mekaniska och elektriska • Rutinprov (Allprov) – Spänningsprov – Glimprov (Partial Discharge) – Förbindelseprov (lågspänning) – Resistansprov • Stickprov – minst 1 gång/ prod. tillfälle – Dimensionskontroll – Resistansprov – Hot set Kabelprovning i fabrik
Sammanfattning • Hur lång livslängd en kabel får, påverkas av ett stort antal faktorer. – Rätt val av kabel – Kabelhantering vid förläggning. – Mekaniska påkänningar under drift. – Belastningsgraden – Kemikalier – UV-ljus
Sammanfattning • Hur lång livslängd en kabel får, påverkas av ett stort antal faktorer. – Rätt val av kabel – Kabelhantering vid förläggning. – Mekaniska påkänningar under drift. – Belastningsgraden – Kemikalier – UV-ljus
