Konstiga begrepp inom värmekameror
Konstiga begrepp inom värmekameror
Publicerad: 16 oktober 2018 · Kategori: Elseminarium
Ur dokumentet

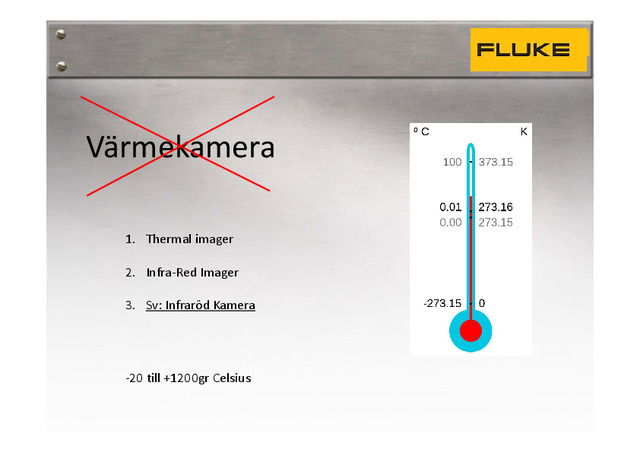

Värmekamera 1. Thermal imager 2. Infra-Red Imager 3. Sv: Infraröd Kamera -20 till +1200gr Celsius Fluke Academy Lysbilde 2 Vad är termografering? – Avståndsmätning av temperatur 15cm – oändligt – Beroende på temp presenterat av olika färger. (Färgpalett) Mycket effektivt inom: Elektriska komponenter Elektrisk kraftmatning Elektronik Mekaniska applikationer Värme och kyl anläggningar ROT jobb inom byggnation Ny byggnation R&D Kvalitets kontroll Snabbheten & Enkelheten att upptäcka avvikelser Varför använda sig av termografi? Punkt hvor det begynner å oppstå feil P Endringer i vibrering, P-F-intervall 1–9 måneder Slitasjesmuss i olje, P-F-intervall 1–6 måneder P1 P= potensiell feil IR-termografi, P-F-intervall 3–12 uker P2 Kvantitativ PdM, P-F-intervall 5-8 uker P3 P4 P5 Støy, P-F-intervall 1–4 uker P6 Varme ved berøring, P-F-intervall 1–5 dager P-F-kurven, adapsjon etter John Moubrays bok "Reliability Centered Maintenance II" F F= feil Fluke kamera range Proffsserien TiS 10 80x60 20 120x90 40/45 160x120 50/55 220x165 60/65 260x195 75 320x240 Fixed focus/ manuell fokus Tis 75 SBF 1031:2 Avancerad serie Ti 300 240x180 400 320x240 450 320x240 480 640x480 450 SF6 Lasersharp Multisharp IR photonotes Video Linser Touchscreen/ dbtap Remotecontrol Expertserien TiX 500 320x240 520 320x240 560 320x240 580 640x480 + Bildförbättring 640x480 Speed buttons Fluke kamera range Kamera 10 20 40/45 50/55 60/65 75 300 400 450 480/480 PRO 450 SF6 500 520 560 580 ORION Detektor 80x60 Px...
