Jordtagsmätning

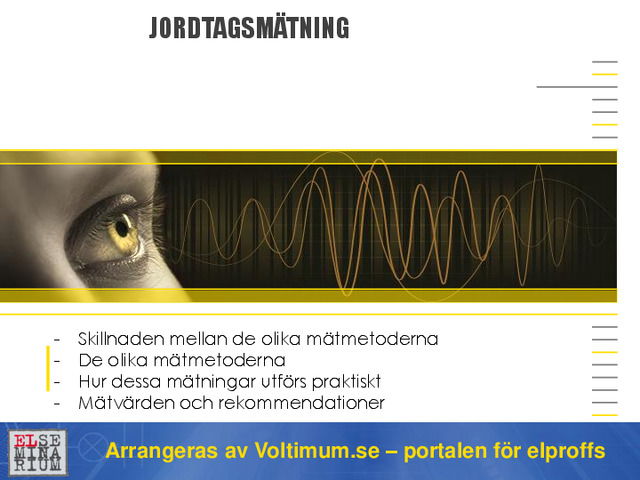

- Skillnaden mellan de olika mätmetoderna - De olika mätmetoderna - Hur dessa mätningar utförs praktiskt - Mätvärden och rekommendationer JORDTAGSMÄTNING Arrangeras av Voltimum.se – portalen för elproffs

- Skillnaden mellan de olika mätmetoderna - De olika mätmetoderna - Hur dessa mätningar utförs praktiskt - Mätvärden och rekommendationer JORDTAGSMÄTNING Arrangeras av Voltimum.se – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Skillnaden mellan de olika mätmetoderna • Enskiltvärde • Jordtaget kopplas loss • Ensamt jordtag • Resulterandevärde • Samtliga jordtag är ihopkopplade • Slingimpedansvärde • Fler än ett jordtag • Samtliga jordtag är ihopkopplade www.camatsystem.com Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Skillnaden mellan de olika mätmetoderna • Enskiltvärde • Jordtaget kopplas loss • Ensamt jordtag • Resulterandevärde • Samtliga jordtag är ihopkopplade • Slingimpedansvärde • Fler än ett jordtag • Samtliga jordtag är ihopkopplade www.camatsystem.com Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING De olika mätmetoderna • Mätning med jordbrygga, 3 och 4-trådsmätning • Nysättning, kontrollbesiktning • Enskilda mätvärden • Resulterande mätvärden • Mätning med jordbrygga, selektivmätning • Kontrollbesiktning eller service • Enskilda mätvärden • Mätning med jordbrygga, högfrekvensmetoden • Kontrollbesiktning eller service • Enskilda mätvärden • Resulterande mätvärden • Mätning med slingimpedanstång • Kontrollbesiktning eller service • Slingimpedansvärden • Kontinuitet åskledare www.camatsystem.com Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING De olika mätmetoderna • Mätning med jordbrygga, 3 och 4-trådsmätning • Nysättning, kontrollbesiktning • Enskilda mätvärden • Resulterande mätvärden • Mätning med jordbrygga, selektivmätning • Kontrollbesiktning eller service • Enskilda mätvärden • Mätning med jordbrygga, högfrekvensmetoden • Kontrollbesiktning eller service • Enskilda mätvärden • Resulterande mätvärden • Mätning med slingimpedanstång • Kontrollbesiktning eller service • Slingimpedansvärden • Kontinuitet åskledare www.camatsystem.com Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätning med jordbrygga, 3-trådsmetoden Utrustning som behövs • Jordbrygga • Kabelrullar 2 st, minst 80 m • Anslutningskabel till jordtaget • Jordspett samt hammare/slägga www.camatsystem.com Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätning med jordbrygga, 3-trådsmetoden Utrustning som behövs • Jordbrygga • Kabelrullar 2 st, minst 80 m • Anslutningskabel till jordtaget • Jordspett samt hammare/slägga www.camatsystem.com Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utförande www.camatsystem.com • H-spett 80 m, (ström) • S-spett 40 m, (spänning) 40 m 80 m Mätning med jordbrygga, 3-trådsmetoden Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utförande www.camatsystem.com • H-spett 80 m, (ström) • S-spett 40 m, (spänning) 40 m 80 m Mätning med jordbrygga, 3-trådsmetoden Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätvärden och rekommendationer www.camatsystem.com • Jordningskontroll - U 303H:10 kan köpas och laddas  ner på  http://www.svenskenergi.se/ • 50  Ω ytjordtag • 100  Ω djupjordtag 40 m 80 m Mätning med jordbrygga, 3-trådsmetoden Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätvärden och rekommendationer www.camatsystem.com • Jordningskontroll - U 303H:10 kan köpas och laddas  ner på  http://www.svenskenergi.se/ • 50  Ω ytjordtag • 100  Ω djupjordtag 40 m 80 m Mätning med jordbrygga, 3-trådsmetoden Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätning med jordbrygga, 4-trådsmetoden Utrustning som behövs • Jordbrygga • Kabelrullar 2 st, minst 80 m • Anslutningskabel 2 st till jordtaget • Jordspett samt hammare/slägga www.camatsystem.com Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätning med jordbrygga, 4-trådsmetoden Utrustning som behövs • Jordbrygga • Kabelrullar 2 st, minst 80 m • Anslutningskabel 2 st till jordtaget • Jordspett samt hammare/slägga www.camatsystem.com Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utförande www.camatsystem.com • H-spett 80 m, (ström) • S-spett 40 m, (spänning) 40 m 80 m Anledning till att ES och E ingångarna kopplas ihop:  • För att kompensera bort ledningsresistansen på mätkablarna Mätning med jordbrygga, 4-trådsmetoden Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utförande www.camatsystem.com • H-spett 80 m, (ström) • S-spett 40 m, (spänning) 40 m 80 m Anledning till att ES och E ingångarna kopplas ihop:  • För att kompensera bort ledningsresistansen på mätkablarna Mätning med jordbrygga, 4-trådsmetoden Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätning med jordbrygga, 4-trådsmetoden www.camatsystem.com Mätvärden och rekommendationer • Jordningskontroll - U 303H:10 kan köpas och laddas  ner på  http://www.svenskenergi.se/ • 50  Ω ytjordtag • 100  Ω djupjordtag Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätning med jordbrygga, 4-trådsmetoden www.camatsystem.com Mätvärden och rekommendationer • Jordningskontroll - U 303H:10 kan köpas och laddas  ner på  http://www.svenskenergi.se/ • 50  Ω ytjordtag • 100  Ω djupjordtag Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utrustning som behövs • Jordbrygga • Tillhörande strömtång • Kabelrullar 2 st, minst 80m • Anslutningskabel till jordtaget • Jordspett samt hammare/slägga www.camatsystem.com Mätning med jordbrygga, Selektiv mätning Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utrustning som behövs • Jordbrygga • Tillhörande strömtång • Kabelrullar 2 st, minst 80m • Anslutningskabel till jordtaget • Jordspett samt hammare/slägga www.camatsystem.com Mätning med jordbrygga, Selektiv mätning Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utförande www.camatsystem.com • H-spett 80  – 100 m, (ström) • S-spett 80  – 100 m, (spänning) • Strömtång 80 - 100 m 80 - 100 m Mätning med jordbrygga, Selektiv mätning • H och S-spett placeras mellan  90 ° till 180 ° i förhållande till varandra • Detta görs för att eliminera störningar  som kan uppstå under mätning Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utförande www.camatsystem.com • H-spett 80  – 100 m, (ström) • S-spett 80  – 100 m, (spänning) • Strömtång 80 - 100 m 80 - 100 m Mätning med jordbrygga, Selektiv mätning • H och S-spett placeras mellan  90 ° till 180 ° i förhållande till varandra • Detta görs för att eliminera störningar  som kan uppstå under mätning Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätning med jordbrygga, högfrekvensmetoden Utrustning som behövs www.camatsystem.com • Jordbrygga + kraftledningsadapter • Tillhörande AmpFlex strömspolar • Kabelrullar 2 st, minst 100 m • Anslutningskabel 2 st till jordtaget • Jordspett samt hammare/slägga Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Mätning med jordbrygga, högfrekvensmetoden Utrustning som behövs www.camatsystem.com • Jordbrygga + kraftledningsadapter • Tillhörande AmpFlex strömspolar • Kabelrullar 2 st, minst 100 m • Anslutningskabel 2 st till jordtaget • Jordspett samt hammare/slägga Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING www.camatsystem.com Mätning med jordbrygga, högfrekvensmetoden Utförande • H-spett 100 m, (ström) • S-spett 100 m, (spänning) • AmpFlex strömspolar • Jordbrygga och  kraftledningsadaptern kopplas ihop • H och S-spett placeras 180 ° i  förhållande till varandra • De 4 AmpFlex spolarna  omsluts runt varje ben • E och ES ingångarna ansluts  till ett ben Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING www.camatsystem.com Mätning med jordbrygga, högfrekvensmetoden Utförande • H-spett 100 m, (ström) • S-spett 100 m, (spänning) • AmpFlex strömspolar • Jordbrygga och  kraftledningsadaptern kopplas ihop • H och S-spett placeras 180 ° i  förhållande till varandra • De 4 AmpFlex spolarna  omsluts runt varje ben • E och ES ingångarna ansluts  till ett ben Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utrustning som behövs • Slingimpedanstång www.camatsystem.com Mätning med jordtagstång, Slingimpedansmätning Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utrustning som behövs • Slingimpedanstång www.camatsystem.com Mätning med jordtagstång, Slingimpedansmätning Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utförande www.camatsystem.com Mätning med jordtagstång, Slingimpedansmätning R1=3,04 Ω R2=10,45 Ω R3=7,2 Ω R1 R2 R3 R2 R1 R3 R3 R2 R1 3 2 1 1 1 1 R R R R Sling    3 1 2 1 1 1 R R R R Sling    2 1 3 1 1 1 R R R R Sling      30 , 7 1 Sling R   60 , 12 2 Sling R   60 , 9 3 Sling R Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utförande www.camatsystem.com Mätning med jordtagstång, Slingimpedansmätning R1=3,04 Ω R2=10,45 Ω R3=7,2 Ω R1 R2 R3 R2 R1 R3 R3 R2 R1 3 2 1 1 1 1 R R R R Sling    3 1 2 1 1 1 R R R R Sling    2 1 3 1 1 1 R R R R Sling      30 , 7 1 Sling R   60 , 12 2 Sling R   60 , 9 3 Sling R Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utrustning som behövs • Slingimpedanstång www.camatsystem.com Mätning med jordtagstång, Åskledare Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING Utrustning som behövs • Slingimpedanstång www.camatsystem.com Mätning med jordtagstång, Åskledare Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING www.camatsystem.com Mätvärden och rekommendationer • Jordningskontroll - U 303H:10 kan köpas och laddas  ner på  http://www.svenskenergi.se/ • Dokumenterade enskilda värden på samtliga ingående jordtag - Då kan besiktnings kontroll göras med slingimpedanstången • Godkända mätvärden är under 100  Ω ”djupjordtag”, enligt EBR Mätning med jordtagstång, Slingimpedansmätning Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING www.camatsystem.com Mätvärden och rekommendationer • Jordningskontroll - U 303H:10 kan köpas och laddas  ner på  http://www.svenskenergi.se/ • Dokumenterade enskilda värden på samtliga ingående jordtag - Då kan besiktnings kontroll göras med slingimpedanstången • Godkända mätvärden är under 100  Ω ”djupjordtag”, enligt EBR Mätning med jordtagstång, Slingimpedansmätning Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING De olika mätmetoderna • Mätning med jordbrygga • 3-trådsmetoden • 4-trådsmetoden • Selektiv mätning • Högfrekvensmetoden www.camatsystem.com Summering • Mätning med slingimpedanstång • Kontrollbesiktning • Kontroll av anslutning Arrangeras av Voltimum.se  – portalen för elproffs

www.group.chauvin-arnoux.com JORDTAGSMÄTNING De olika mätmetoderna • Mätning med jordbrygga • 3-trådsmetoden • 4-trådsmetoden • Selektiv mätning • Högfrekvensmetoden www.camatsystem.com Summering • Mätning med slingimpedanstång • Kontrollbesiktning • Kontroll av anslutning Arrangeras av Voltimum.se  – portalen för elproffs

Tack för visat intresse - FRÅGOR - Mustafa Alpturk  – 2016  JORDTAGSMÄTNING Arrangeras av Voltimum.se – portalen för elproffs

Tack för visat intresse - FRÅGOR - Mustafa Alpturk  – 2016  JORDTAGSMÄTNING Arrangeras av Voltimum.se – portalen för elproffs
