Energimätning, elkvalité och spårbarhet på dina mätningar
Publicerad: 14 mars 2017 · Kategori: Elseminarium
Expertpanelen för mätteknik

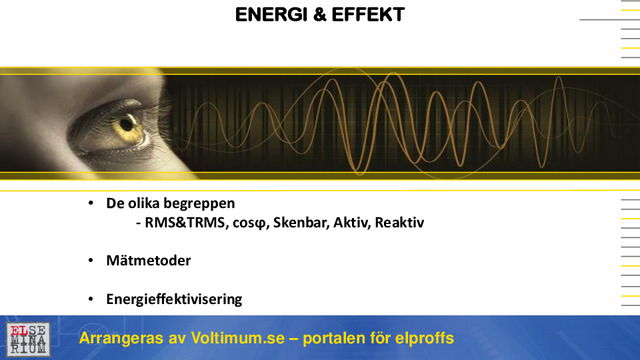

Arrangeras av Voltimum.se – portalen för elproffs • De olika begreppen - RMS&TRMS, cosϕ, Skenbar, Aktiv, Reaktiv • Mätmetoder • Energieffektivisering ENERGI & EFFEKT
Arrangeras av Voltimum.se – portalen för elproffs • De olika begreppen - RMS&TRMS, cosϕ, Skenbar, Aktiv, Reaktiv • Mätmetoder • Energieffektivisering ENERGI & EFFEKT
Arrangeras av Voltimum.se – portalen för elproffs ENERGI & EFFEKT V A 20 ms a t 20 ms t a A= Ström V= Spänning a = amplitud t = tid RMS & TRMS 20 ms a t
Ur dokumentet
ENERGI & EFFEKT • De olika begreppen - RMS&TRMS, cosϕ, Skenbar, Aktiv, Reaktiv • Mätmetoder • Energieffektivisering Arrangeras av Voltimum.se – portalen för elproffs RMS & TRMS ENERGI & EFFEKT A= Ström V= Spänning a a V a = amplitud t = tid A t 20 ms 𝑅𝑀𝑆 = 𝑎 2 a 20 ms t 20 ms t a=305 20 ms RMS=216 t a=305 a TRMS=208 20 ms Arrangeras av Voltimum.se – portalen för elproffs t 20 ms t ENERGI & EFFEKT cos ϕ • cos ϕ är fasförskjutningen mellan spänning (V) och ström (A) • cos ϕ kallas även för DPF ”displacement Power Factor” • cos ϕ är ett mått på hur effektiv anläggningen eller utrustningen är. • Ju närmare cos ϕ = 1 desto energieffektivare utrustning eller anläggning. Arrangeras av Voltimum.se – portalen för elproffs ENERGI & EFFEKT Skenbar effekt, ”VA” VA Skenbar effekt är en sammanställning av aktiv effekt och reaktiv effekt. Skenbar effekt ger ett mått på den faktiska effekt som en produkt tål eller drar från elnätet. VA = tillförd effekt Arrangeras av Voltimum.se – portalen för elproffs ENERGI & EFFEKT Aktiv effekt, ”W” W Aktiva effekten är den effekt som uträttar nyttigt arbete, exempelvis momentet i en motor eller ljusstyrka från en lampa. W = utnyttjad effekt Arrangeras av Voltimum.se – portalen för elproffs ENERGI & EFFEKT Reaktiv effekt, ”VAr” Här är ett exempel på en induktiv last. • Spänning • Ström VAr Reaktiva effekten utgör ett mått på den momentana effekt som åtgår på grund av energilagrande komponenter av kapacitiv eller induktiv karaktär. Q = 𝑈 𝑥 𝐼 𝑥 sin φ Här är...
