Elseminarium 2023 mars: AMA EL i praktiken och framtidens kabelskyddsrör del 1
Vi tittar på verkliga exempel och hur viktigt det är att redan i projekteringsfasen ställa sig de här frågorna och på så sätt välja rätt typ av kabelinstallation. Med stöd av AMA EL går vi igenom de olika delarna i hur man skapar en flexibel och kostnadseffektiv kabelförläggningsinstallation, helt enkelt rätt saker på rätt ställe. Dessutom tar vi en titt på framtidens kabelskyddsrör. Föreläsare Ulf Johansson.
Elseminarium 2023 mars: AMA EL i praktiken och framtidens kabelskyddsrör del 1
Publicerad: 29 mars 2023 · Kategori: Elseminarium
Vi tittar på verkliga exempel och hur viktigt det är att redan i projekteringsfasen ställa sig de här frågorna och på så sätt välja rätt typ av kabelinstallation. Med stöd av AMA EL går vi igenom de olika delarna i hur man skapar en flexibel och kostnadseffektiv kabelförläggningsinstallation, helt enkelt rätt saker på rätt ställe. Dessutom tar vi en titt på framtidens kabelskyddsrör. Föreläsare Ulf Johansson.
Ur dokumentet

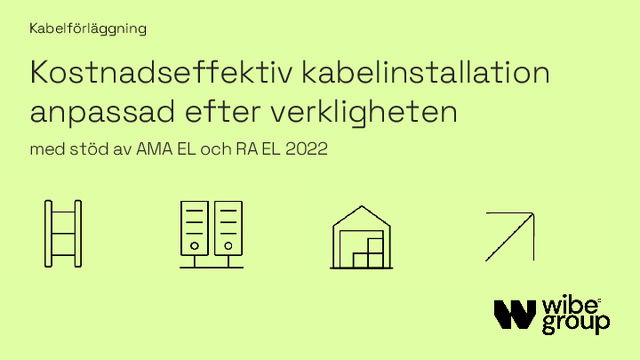

Kabelförläggning Kostnadseffektiv kabelinstallation anpassad efter verkligheten med stöd av AMA EL och RA EL 2022 AMA EL 2019 I tidigare version av AMA EL delade man upp kabelstegar i tre typer, lätt, tung och förstärkt tung stege. Beräkningarna gällande utbredd last var invecklade och ej förankrade i verkligheten. Konsolavståndet man nämner i denna text är 2 meter, när det gäller tillåten nedböjning så är den max 1% av konsolavståndet. “ ” AMA EL & RA EL 2022 I nya versionen av AMA EL skriver man istället: produkter och system ska vara anpassade för föreskrivet användningsområde och uppfylla fordringarna i SS-EN 61537. När det gäller lastförmåga mm så står det i RA EL: val av stege eller ränna bör göras med tanke på belastning och lämpligt konsolavstånd. Vid val av stege eller ränna kan det finnas fördelar med produkter som klarar långa konsolavstånd (4-9 meter), när det gäller tillåten nedböjning så är den precis som tidigare max 1% av konsolavståndet. Vad innebär detta i praktiken “Rätt saker på rätt ställe” Nu kan vi anpassa val av produkt samt konsolavstånd efter de verkliga krav på utbredd last som finns i vår kabelförläggningsinstallation ☺ Optimera installationen för att spara pengar och miljön Ta hänsyn till: • Omgivande miljö (korrosivitetsklass) Ytbehandling • Belastningskrav Typ av produkt Konsolavstånd Korrosivitetsklass – vad är det? → Klassificering av miljön där installationen ska göras → Från Mycket låg (C1) till Mycket hög (C5-M) → Livslängden på en...
