Webbinarium: Skydd av Solcellsinstallationer
Elrond Komponent
Webbinarium: Skydd av Solcellsinstallationer
Publicerad: 14 december 2023 · Kategori: Webbinariepresentation
Ur dokumentet

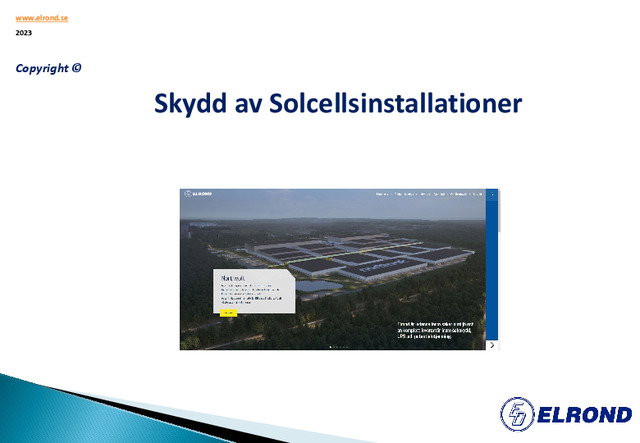

www.elrond.se 2023 Copyright © Skydd av Solcellsinstallationer Åsknedslag i Sverige Hur uppstår blixten? Nedåtgående blixtkanal Step distance: 50 m Velocity: 10 m/µs, Steps: 50 µs pauses “Striking distance” 16 - 250 m (som funktion av laddningen) Uppåtgående blixtkanal Velocity: 0.4 - 1.2 m/µs Steps: ~20 µs intervals Intensity: 50 -150 A Trend inom åska • • • Klimatförändring. Högre temperatur innebär mer åska. Forskning tyder på 50% mer i vissa regioner i Sverige Innebär också kraftigare åska 98% av åskskadorna kommer från kabelbundna överspänningar. Överspänningsskydd är ett måste men direktnedslag orsakar större skador Överspänningsskydd Elinstallationsreglerna utg 4 Skydd mot transienta överspänningar ska finnas där konsekvenserna av överspänningar påverkar: a) Människoliv (t ex säkerhetssystem och medicinteknisk utrustning på sjukhus). b) Service till allmänheten och kulturarv (t ex förlust av publika tjänster, datacenter och museum). c) Kommersiell och industriell verksamhet (t ex hotell, banker, industrier, kommersiella marknader och lantbruk). d) stora samlingar av människor, t.ex. stora byggnader, kontor och skolor (nytt) I övriga fall ska en riskbedömning utföras i enlighet med 443.5, för att avgöra om skydd mot transienta överspänningar. Om en bedömning inte utförs ska installationen skyddas med ett skydd mot transienta överspänningar. Elinstallationsreglerna utg 4 Några nyheter: • Krav på överspänningsskydd i publika laddstolpar • Krav på överspänningsskydd vid...
Öppna PDF:en
