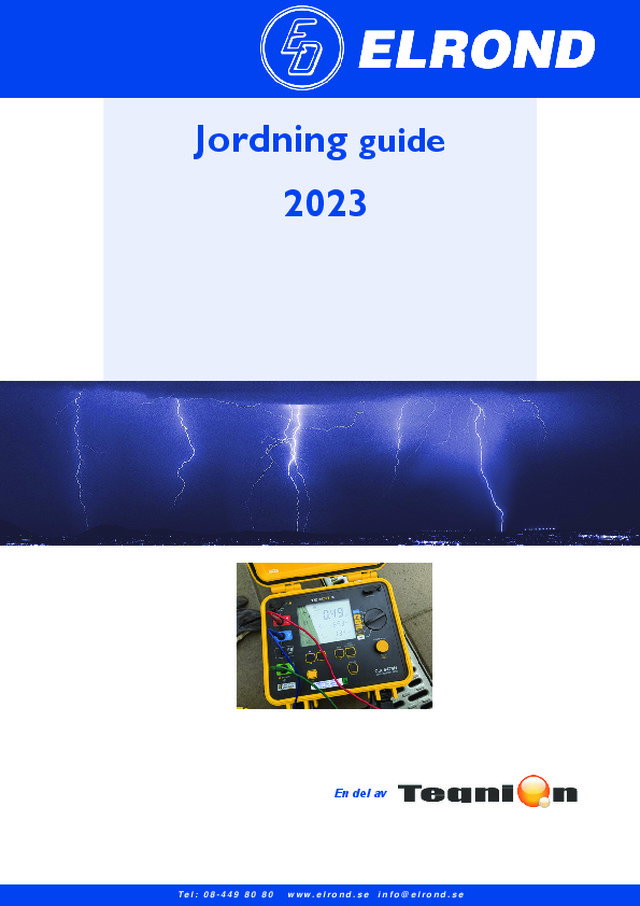

Jordning guide 2023 En del av Te l : 0 8 - 4 4 9 8 0 8 0 www.elrond.se [email protected] Jordning i mark Anläggningar i elnätet och elektrisk utrustning som används i elnätet måste jordas. En anledning kan vara att jorda anläggningar och apparater med avseende på personskydd, sk skyddsjordning. En annan anledning till jordning är funktionsjordning som ser till att apparaters funktion upprätthålls samt att de inte går sönder om ett fel inträffar. Exempel på utrustning som måste anslutas till jord är överspänningsskydd. Jordning är en viktig del av åskskydd för att säkerställa att både apparater och elnät ej går sönder samt att överslag i elnätet undviks eller begränsas. - djupjordning eller ytjordning. Vid djupjordning används metallspett som drivs ned i marken medan det vid ytjordning används en kopparlina/jordplåt som läggs ned i marken. Jordplåt kan monteras både vertikalt och horisontalt. Gemensamt för båda metoderna är att anläggningsdjupet ska vara tillräckligt för att undvika markfrost. Hur effektivt jordtaget är beror på den resistivitet som kan erhållas. Denna bestäms av mängden ledande material nedlagt i marken samt markresistiviteten Här är det viktigt att jordanslutningen är utformad med korta och raka ledningar. Jordtaget utformas i huvudsak på ett av två olika sätt Ytjordning (ringledning/jordplåt) Vid ytjordning förläggs en jordledare parallellt med markytan på ett frostfritt djup (ca 1m ner eller djupare och 0,5-1m från byggnaden). Ledaren ska vara gjord av...
