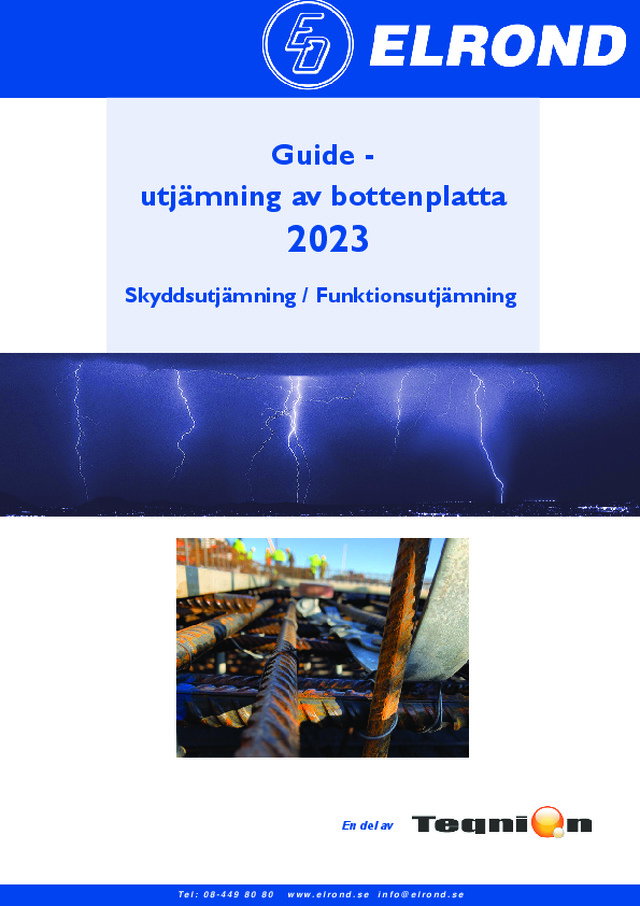

Guide - utjämning av bottenplatta
Elrond Komponent
Guide - utjämning av bottenplatta
Publicerad: 5 maj 2023 · Kategori: Pdf-kataloger
Ur dokumentet
Guide utjmning av bottenplatta 2023 Skyddsutjmning / Funktionsutjmning En del av Te l : 0 8 - 4 4 9 8 0 8 0 www.elrond.se [email protected] Potentialutjmning av armering slingmetoden) Kontaktplatta Klmma Lina Bilden visar potentialutjmning med ledare av galvaniserat stl, 8 mm i diameter (50 mm2). Minst 2 st multiklmmor/armeringsmatta. Vi rekommenderar ven en lina runt ytterkant. Bilderna visar del av en bottenplatta, linan fortstter i ytterkant. Man kan ven anvnda 10 mm (78 mm2) stl eller 30 x 3,5 mm (105 mm2) plattjrn (krav enligt skskyddsstandarden). Beroende p t ex bestllarkrav. Vid lsarmering: 1st klmma/1-2meter armeringsrad. Te l : 0 8 - 4 4 9 8 0 8 0 www.elrond.se [email protected] Potentialutjmning av armering (rutntsmetoden) Rutntsmetoden visas p bild ovan. D frlggs en lina i ett rutnt om 10x10m som frbinds med multiklmma cc 1-2m. Vi rekommenderar ven en lina runt ytterkant. skskyddspotentialutjmning OBS! Frses byggnaden med skledarsystem (enligt SS-EN 62305) r kravet 10 mm (78 mm2) stl eller 30 x 3.5 mm (105 mm2) plattjrn. Vid skledarsystem rekommenderas minst en kontaktplatta p varje byggnadssida eller vid varje nedledare. Te l : 0 8 - 4 4 9 8 0 8 0 www.elrond.se [email protected] Material Trd enligt SS-EN 50164-2, massiv. 8 mm = 50 mm2, 10 mm = 78 mm2 Specifikation Stl/varmfrzinkat Z 350 Stl/varmfrzinkat Z 350 Stl/varmfrzinkat Z 350 mtt 8 mm 8 mm 10 mm ca vikt/frp 40 kg 20 kg 50 kg frp. art. nr. E-nr 100 m 100 008-100 06 836 23 50 m 100 008-50 06 805 46 80 m 100 010-80 06...
