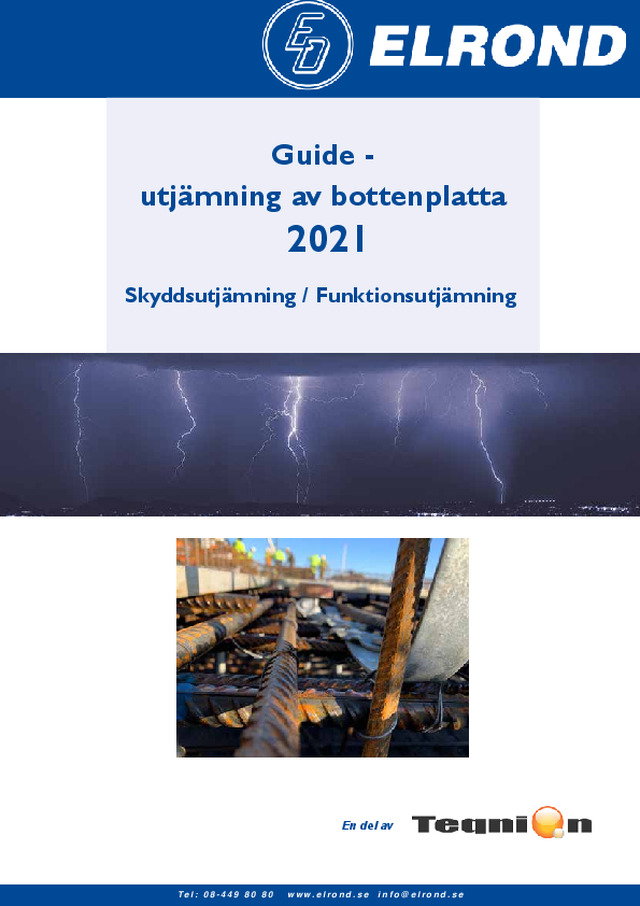

Ur dokumentet
Guide utjämning av bottenplatta 2021 Skyddsutjämning / Funktionsutjämning En del av Te l : 0 8 - 4 4 9 8 0 8 0 www.elrond.se [email protected] Potentialutjämning av armering slingmetoden) Kontaktplatta Klämma Lina Bilden visar potentialutjämning med ledare av galvaniserat stål, 8 mm i diameter (50 mm2). Minst 2 st multiklämmor/armeringsmatta. Vi rekommenderar även en lina runt ytterkant. Bilderna visar del av en bottenplatta, linan fortsätter i ytterkant. Man kan även använda 10 mm (78 mm2) stål eller 30 x 3,5 mm (105 mm2) plattjärn (krav enligt åskskyddsstandarden). Beroende på t ex beställarkrav. Vid lösarmering: 1st klämma/1-2meter armeringsrad. Te l : 0 8 - 4 4 9 8 0 8 0 www.elrond.se [email protected] Potentialutjämning av armering (rutnätsmetoden) Rutnätsmetoden visas på bild ovan. Då förläggs en lina i ett rutnät om 10x10m som förbinds med multiklämma cc 1-2m. Vi rekommenderar även en lina runt ytterkant. Åskskyddspotentialutjämning OBS! Förses byggnaden med åskledarsystem (enligt SS-EN 62305) är kravet 10 mm (78 mm2) stål eller 30 x 3.5 mm (105 mm2) plattjärn. Vid åskledarsystem rekommenderas minst en kontaktplatta på varje byggnadssida eller vid varje nedledare. Te l : 0 8 - 4 4 9 8 0 8 0 www.elrond.se [email protected] Material Tråd enligt SS-EN 50164-2, massiv. 8 mm Ø = 50 mm2, 10 mm Ø = 78 mm2 Specifikation Stål/varmförzinkat Z 350 Stål/varmförzinkat Z 350 Stål/varmförzinkat Z 350 mått Ø 8 mm Ø 8 mm Ø 10 mm ca vikt/förp 40 kg 24 kg 50 kg förp. 100 m 60 m 80 m art. nr. E-nr...
